Funktionen im Bedienungspanel

Startbildschirm Elemente

Startbildschirm Elemente
Die Front des HMI-Panels zeigt die vom Benutzer meist genutzten Informationen und gibt die Einstellungsoptionen an, die der
Nutzer am meisten verwendet.
9
5
1
2
Menüsymbole
Benutzerwahl
Wird angezeigt, wenn die Benutzerwahlfunktion
aktiv ist.
Stop
Wird angezeigt, wenn das Gerät abgeschaltet ist.
Betriebssymbole
Kompressor
Wird angezeigt, wenn der Kompressor aktiv ist.
Heizungs
Wird angezeigt, wenn das Gerät die Zuluft über den
Kompressor oder das Nachheizregister erwärmt.
Blitz-Symbol
Erscheint, wenn das EK-Modul heizt, und die Num-
mer daneben zeigt die Stufe an.
7
8
6
3
4
10

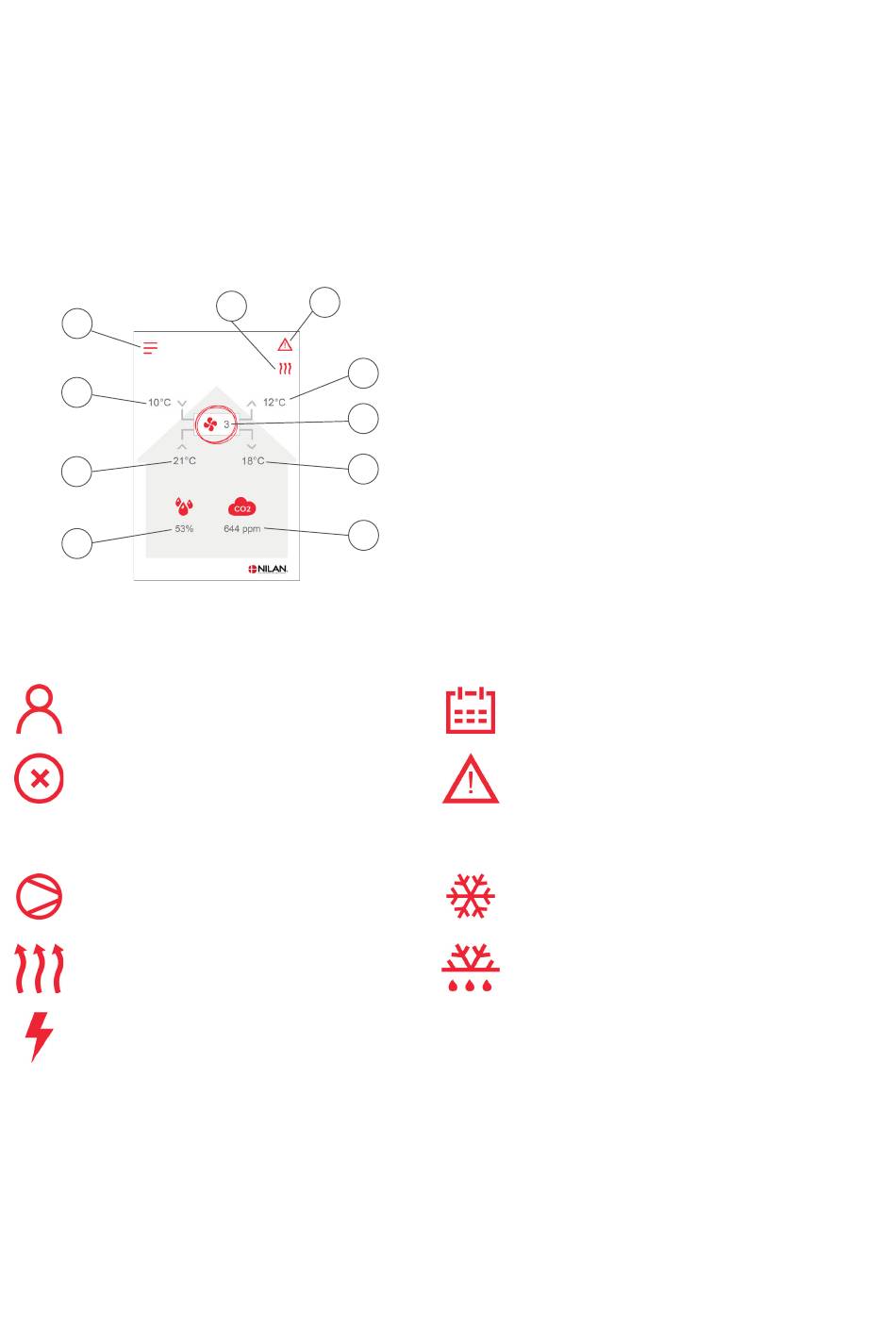

1. Zeigt die aktuelle Raumtemperatur im Haus an, gemes-
sen anhand der Abluft
2. Zeigt die aktuelle Luftfeuchtigkeit an, gemessen an-
hand der Abluft
3. Zeigt die aktuelle Ventilatorstufe an.
4. Zeigt die aktuelle Zulufttemperatur an.
5. Zeigt die aktuelle Außentemperatur an, gemessen über
den Außenlufteinlass.
6. Zeigt die aktuelle Fortlufttemperatur an.
7. Zeit die unten angeführten Menüsymbole an.
8. Zeigt die unten angeführten Betriebssymbole an.
9. Zugang zum Einstellungsmenü.
10. Zeigt die aktuelle Luftfeuchtigkeit an. Wenn ein CO
gerät angeschlossen ist, wird diese daneben angezeigt.
Wochenprogramm
Wird angezeigt, wenn die Wochenprogrammfunkti-
on aktiv ist.
Alarm
Wird angezeigt, wenn ein Alarm oder ein Warn-
hinweis ansteht.
Kühlung
Wird angezeigt, wenn das Gerät die Zuluft über den
Kompressor oder Bypass kühlt.
Enteisung
Erscheint, wenn die Wärmepumpe abtaut.
