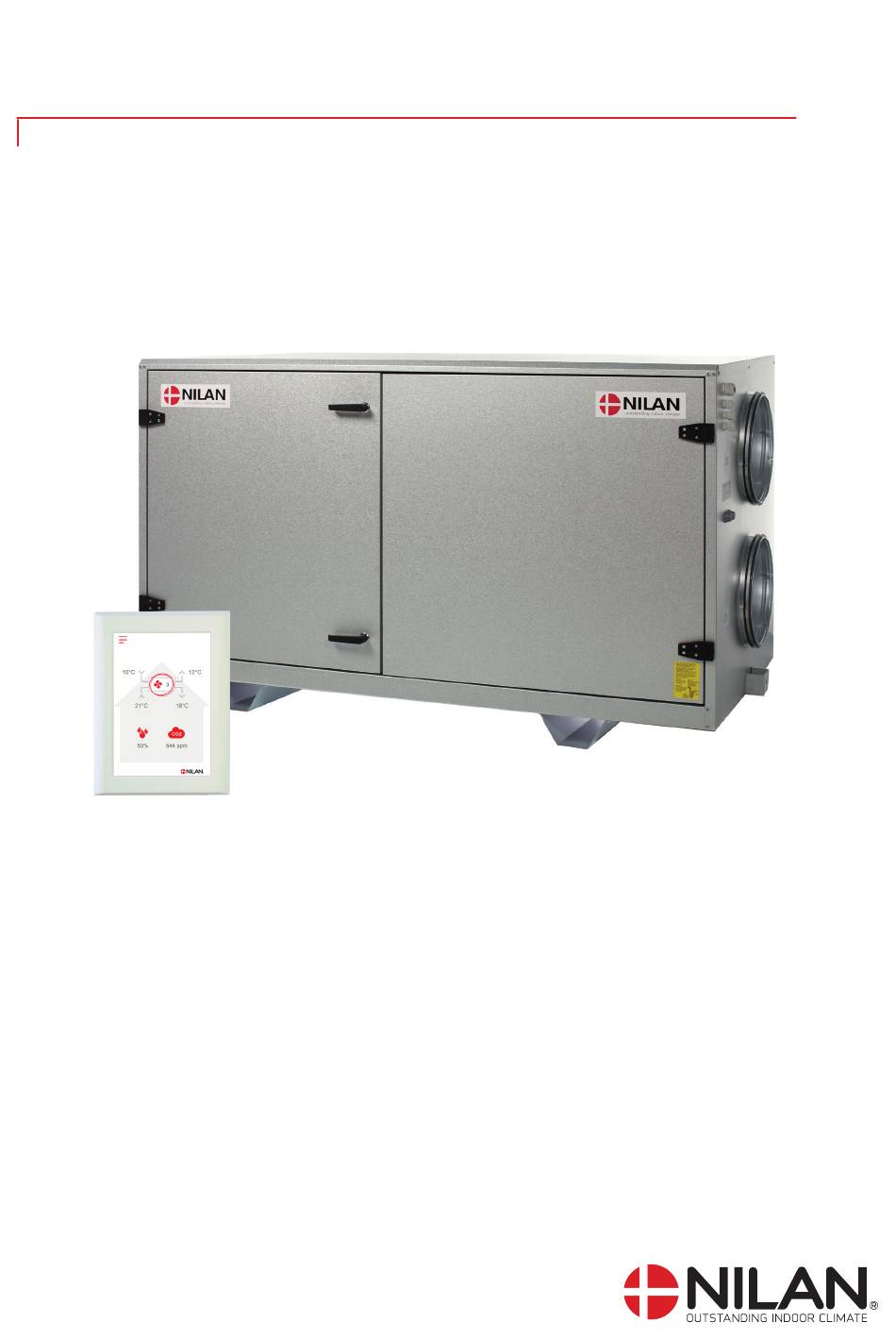

- Seite 1 MONTAGE- UND SERVICEANLEITUNG CTS602i HMI BY NILAN Comfort 1200 Version 3.20 - 19.01.2024 MB64 COMFORT 1200_DE...
- Seite 2 Inhaltsverzeichnis Sicherheit Stromversorgung ......................................4 Allgemeine Informationen Einleitung ..........................................5 Allgemeine Informationen vor der Montage ............................. 5 Haftungsausschluss ....................................... 5 Symbol Erklärung ......................................5 Anwendungsbereiche des Manuals ................................5 Typenschild ........................................6 Warnungen und Regeln ....................................... 6 Nicht Anwendungsgebiete .................................... 6 Kein Kanalanschluss .......................................
- Seite 3 Gesetzgebung .......................................25 Kanalanschlüsse ......................................25 Ausgleich ..........................................25 Wichtige Information ....................................25 Kurven zur Luftvolumenmessung ..................................25 Comfort 1200 ........................................25 Nilan Servicecenter Installation des Nilan Servicecenters ................................27 Sicherheit ........................................27 Installation des Programms ..................................27 Service und Wartung Wichtige Information ....................................28 Service ..........................................28 Wartungsplan ........................................28 Filterwechsel .........................................29 Reinigung des Geräts ....................................29...
- Seite 4 Sicherheit Stromversorgung Stromversorgung WARNUNG Stets die Stromversorgung zum Gerät unterbrechen, wenn ein Fehler auftritt, der sich nicht über die Steuerein- heit beheben lässt. WARNUNG Tritt ein Fehler an stromführenden Teilen des Geräts auf, ist in jedem Fall ein autorisierter Elektroinstallateur zur Ausbesserung des Fehlers hinzuzuziehen.
- Seite 5 • Bedienungsanleitung • Schaltplan Anleitungen können auf Nilans Webseite heruntergeladen werden: www.nilan.de. Bei weiteren Fragen zur Montage der Anlage nach dem Lesen der Anleitung wenden Sie sich bitte an einen Nilan-Fachhändler in Ihrer Nähe, den Sie auf: www.nilan.de. ACHTUNG Um Verfärbungen der Plattenteile zu vermeiden, muss die Schutzfolie, in die das Gerät verpackt ist, sofort nach der Auslieferung entfernt werden.
- Seite 6 Hinweis! Wenn Sie sich mit Fragen zum Produkt an Nilan A / S wenden, geben Sie immer den Gerätetyp an und die Seriennr. bereit. Anhand dieser Informationen kann die Serviceabteilung alle Informationen über die jeweilige Einheit fi nden und dabei mit Informationen helfen und Fragen dazu beantworten, woraus die Einheit besteht bzw.

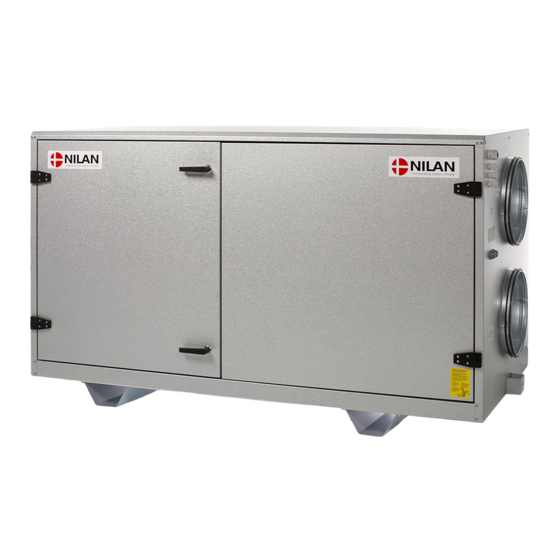

- Seite 7 Produktbeschreibung Produktbeschreibung Comfort 1200 ist ein Lüftungsgerät für die zentrale Belüftung von Wohngebäuden, die Belüftung von Schulen, Büros und Geschäftsräumen mit einem Lüftungsbedarf von bis zu 1400 m Das Gerät entfernt die ”verbrauchte” feuchte Luft aus dem Gebäude und liefert wiederum ”frische” temperierte Luft. Die Abluft- energie wird zurückgewonnen und über einen Gegenstromwärmetauscher an die Zuluft übertragen.
- Seite 8 Maßskizze Die abgebildete Maßzeichnung gilt für eine Rechte Version. Alle Angaben sind in mm. 1817 Abluft Zuluft (Luftauslass) (Lufteinlass) Außenluft Fortluft 1015 Ø315 412,5 412,5 Kondensatablauf...
- Seite 9 Funktionsdiagram Funktionsdiagram T2/T7 Anschlüsse: Steuerung: 1: Außenluft T2/T7: Zuluft Temperaturfühler 2: Zuluft T3: Abluft Temperaturfühler 3: Abluft T4: Temperaturfühler Fortluft 4: Fortluft T8: Außenluft Temperaturfühler 5: Kondensatablauf T9/B3: Frostschutz der Nachheizregister 6: Elektrisch oder Wasser-Nachheizregister T10: Raumfühler...
- Seite 10 Zubehör Automatik-Zubehör ab Werk montiert Automatik-Zubehör ab Werk montiert Wird Automatikzubehör gleichzeitig mit einem Nilan-Gewerbegerät bestellt, wird dies ab Werk montiert und getestet: Feuchtigkeitsregelung Feuchtigkeitsregelung Eine Feuchtigkeitsregelung für das Gerät zur Steuerung der Lüftung je nach tatsächlichen Feuchtigkeit in der Abluft - entweder extern oder im Gerät integriert - kann bestellt werden.
- Seite 11 Wassernachheizregister einschl. Regulierung Wassernachheizregister einschl. Regulierung Mit einem Wassernachheizregister lässt sich die Zulufttemperatur auf das gewünschte Niveau anheben. Das Wassernachheizregister ist für Kanalmontage und muss an die primäre Wärmeversorgung ange- schlossen werden. Wird mit einem Zwei-Wege-Ventil, Temperaturfühler und Frostwächter geliefert. Wassernachheizregister Wassernachheizregister Mit einem Wassernachheizregister lässt sich die Zulufttemperatur auf das gewünschte Niveau anheben.
- Seite 12 Mitgeliefertes Zubehör Mitgeliefertes Zubehör Wird Zubehör gleichzeitig mit einem Nilan-Gewerbegerät bestellt, wird dies mitgeliefert, aber nicht montiert: Vibrationsdämpfer Vibrationsdämpfer Schwingungsdämpfer zur Unterbringung unter dem Gerät sorgen für eine wirksame Dämpfung der Schwingungen des Geräts gegen den Untergrund. Top Abdeckung Top Abdeckung Wenn das Gerät im Freien installiert werden soll, ist es möglich, eine obere Abdeckung zum Schutz vor...
- Seite 13 Aufstellung Handhabung Auspacken Auspacken Das Gerät kommt in Folie gewickelt. Um die verzinkten Blechteile vor Verfärbungen zu schützen, entfernen Sie die Folie sofort und decken Sie sie dann mit einer Plane ab, bis das System installiert ist. Transport nach dem Auspacken Transport nach dem Auspacken Der Transport vom Gerät, wenn dieses platziert und installiert werden sollen, kann auf zwei allgemeine Weisen erfolgen: •...
- Seite 14 1817 Montage Platzierung das Gerät Platzierung das Gerät ACHTUNG Ein guter freier Platz vor dem Gerät wird empfohlen. Bei der Einrichtung des Geräts sollten zukünftige Wartungs- und Servicearbeiten immer berücksichtigt werden. Es muss einfach sein, Filter zu wechseln, und es muss möglich sein, Ventilatoren und andere Komponenten auszutauschen.
- Seite 15 Das Gerät wird genau an der dafür vorgesehenen Stelle aufgestellt. Stufe 2 Die Schwingungsdämpfer wird platziert - einer an jedem Ende beider Füße. 1. Nilan Fuß 2. Schwingungsdämpfer Stufe 3 Stellen Sie sicher, dass das System eben ist. Außenmontage Montage im Freien Bei der Installation des Geräts im Freien muss der Grad des Sturmschutzes danach beurteilt werden, wie exponiert das Gerät ist.
- Seite 16 Elektrische Montagearbeiten Stromanschlüsse Sicherheit Sicherheit ACHTUNG Alle Arbeiten sind von qualifi ziertem Fachpersonal in Übereinstimmung mit geltenden Gesetzen und Bestim- mungen auszuführen. ACHTUNG Bei der Arbeit an den elektrischen Komponenten des Gerätes muss der Strom unterbrochen werden. Es muss überprüft werden, dass Kabel beim Anschluss und Benutzung nicht beschädigt oder eingeklemmt werden. Anschlussübersicht Anschlussübersicht Alle elektrischen Anschlüsse befi...
- Seite 17 Elektroanschluss Gerät Versorgung Versorgung WARNUNG Stromversorgung, einschließlich Sicherheitsschalter, ist von einem autorisierten Elektroinstallateur zu montieren. Das Gerät ist an 1 x 230V+N+PE anzuschließen. Es wird auch auf den mit das Gerät gelieferten Schaltplan verwiesen. Gerät Gerät Die gezeigte Abbildung bezieht sich auf eine rechte Version: Sicherheitsschalter Stromversorgung 1x230V ~ 50HZ...
- Seite 18 CTS602i HMI Touch CTS602i HMI Touch Mit dem HMI-Touch-Panel CTS602i können die Geräte von Nilan vor Ort gesteuert werden. Das Bedienungspanel ist werkseitig über eine Anschlussbox an der Seite der Anlage mit der Steuereinheit CTS602i verbunden und wird mit einem 3 m langen Cat.5eKabel des Typs 4x2x0,5 mm Kabelpaar geliefert.
- Seite 19 Elektroanschluss Zubehör Externes Elektro-Vorheizregister Externes Elektro-Vorheizregister Zum Frostschutz des Lüftungsgeräts kann ein externer elektrischer Vorheizregister erworben werden. Das Elektro-Vorheizregister wird mit dem notwendigen Temperaturfühler im Außenluftkanal vor das Lüftungsgerät montiert. Min. 2 x Ø cm Min. 63 cm 1x230V ~ 50 Hz max. 16A Wichtig ist, dass der Temperaturfühler des Registers mindestens 63 cm hinter dem Vorheizregister platziert wird, um eine korrekte Regelung zu erreichen.
- Seite 20 Wassernachheizregister integriert Wassernachheizregister integriert Wenn die Zulufttemperatur genau geregelt werden soll, ist ein Nachheizregister nötig. Ein Wassernachheizregister ist zur Montage im Zuluftkanal als Zubehör mit dem nötigen Fühler, Zusatzplatine und den Anschluss an das Lüftungsgerät erhältlich. Anschluss von Temperaturfühlern Die Leitungen wird an die Platine geführt, wo sie laut Elektroschaltplan angeschlossen werden.
- Seite 21 Nachfüllens. INFO Nilan bietet einen Siphon mit einer Kugel an. Die Kugel sorgt dafür, dass keine Luft durch den Kondenswasse- rablauf in das Gerät gesaugt wird, wenn der Siphon ausgetrocknet ist. So wird sichergestellt, dass das Wasser in der Kondenswasserschale weggeleitet werden kann und der Kondenswasserablauf nicht so häufi g überprüft werden muss.
- Seite 22 Sanitäre Arbeiten Zubehör Anschluss Siphon mit Kugel Anschluss Siphon mit Kugel Es ist wichtig, dass die Siphon die folgenden Maße einhält und dass die frostsicher installiert wird, wenn sie sich außerhalb des Klimaschutzes befi ndet. Siphon und zubehör: 1. Siphon mit Stutzen von Ø32 mm 2.
- Seite 23 Wassernachheizregister (Zubehör) Wassernachheizregister WARNUNG Der Anschluss des Mischkreises an die Heizfl äche muss von einem autorisierten Installateur durchgeführt werden. ACHTUNG Wenn das Gerät außerhalb des Hauses aufgestellt wird, ist die Installation vor Frost zu schützen. Das Nachheizregister wird bei Auswahl ab Werk in das Gerät eingebaut. Die Steuerung hierfür befi ndet sich außerhalb des Geräts.
- Seite 24 Nilan Lieferung: 1. Wassernachheizregister 2. Antrieb und Steuerventil (lose mitgeschickt, die Verkabelungsautomatik ist ab Werk angeschlossen) B3 Frostthermostatfühler T9 Temperaturfühler Kein Nilan Lieferung: Umwälzpumpe (z.B. Grundfoss UPS 25-40 oder gleichwertig) 4. Schmutzfänger 5. Sperrventil 6. Bypass-Ventil WICHTIG bezüglich Danfoss Stellantrieb Typ AME 140 Der Wiedereinbau des Stellantriebs MUSS in folgender Weise erfolgen: 1.
- Seite 25 Wichtige Information Wichtige Information ACHTUNG Damit das Lüftungssystem optimal läuft, ist es wichtig, dass es richtig eingestellt ist. Nilan A/S empfi ehlt, dass dies von Fachleuten durchgeführt wird. ACHTUNG Wenn eine Druckregelung gekauft wird, muss der Kanaldruck in den Druckregelungskästen eingestellt werden, wenn das System eingestellt wird.
- Seite 26 Betriebszustand des Lüftungsgerätes oder Wärmepumpe prüfen und in vielen Fällen die Herausforderung direkt vom Nilan Servicecenter aus lösen – ohne dass Sie sich an der gleichen Adresse wie das Gerät befi nden müssen. Wenn an einem Lüftungsgerät ein Alarm auftritt, sendet das Nilan Servicecenter eine E-Mail direkt an den gewählten Empfänger.
- Seite 27 Sicherheit Sicherheit Sicherheit hat für Nilan eine hohe Priorität, daher ist das Nilan Servicecenter nicht online zugänglich, welches es Hackern erschwert, in das System einzudringen. Das Programm wird auf einen lokalen Computer heruntergeladen, über den Sie Zugriff auf Nilans Geräte mit Gateway erhalten, die mit dem Internet verbunden sind.
- Seite 28 Um einen optimalen Betrieb der Anlagen, eine lange Lebensdauer und ein Höchstmaß an Hygienestandards zu gewährleisten, ist es wichtig, das Gerät gemäß den Empfehlungen von Nilan A/S zu warten und zu reinigen. Die folgende Tabelle enthält vorläufi ge Intervalle für die Wartung des Geräts unter normalen Betriebsbedingungen. Die Wartung des Geräts sollte an die aktuellen Betriebsbedingungen angepasst werden.
- Seite 29 Vergessen Sie nicht, den Sicherheitsschalter für ein eventuelles elektrisches Heizregister auszuschalten. ACHTUNG Nilan empfi ehlt, dass zumindest Filter der Typen ISO ePM10 > 60 % Filter (M5) oder ISO ePM1 > 50 % Filter (F7) angewendet werden. Fehlerhafte Filter können Leckageprobleme in der Lüftungseinheit sowie eine reduzierte Filtrationsfunktion verursachen.
- Seite 30 Ersatzteile bestellen Filter Comfort 1200 Filter VPR 120 Anzahl Nilan Artikel Nr. ISO ePM10 > 60 % (M5) 3948 ISO ePM1 50 % (F7) 3949...
- Seite 31 Die Umwelt - ein Teil der Lösung Bei Nilan A/S nehmen wir unsere Verantwortung, die Umweltbelastung unserer Produkte zu vermindern, sehr ernst. Sowohl in der Fertigung, im Betrieb als auch in der abschließenden Entsorgung ziehen wir alle Umweltaspekte in Betracht. Wir stellen uns der Verantwortung, den Verbrauch an Ressourcen zu vermindern und arbeiten laufend an Verbesserungen unserer Produkte und unserer Fertigung, sodass die Umwelt möglichst wenig beeinfl usst wird...
- Seite 32 Schweiz: Nilan Schweiz AG Schützenstrasse 33 CH-8902 Urdorf Tel: +41 44 736 50 00 info@nilan.ch www.nilan.ch Österreich: Nilan Lüftungssysteme Handels GmbH Betriebsstraße 1/2 A-2482 Münchendorf Tel: +43 (0) 2259/78 289 offi ce@nilan.at www.nilan.at Nilan A/S Nilanvej 2 8722 Hedensted Danmark Tlf.
