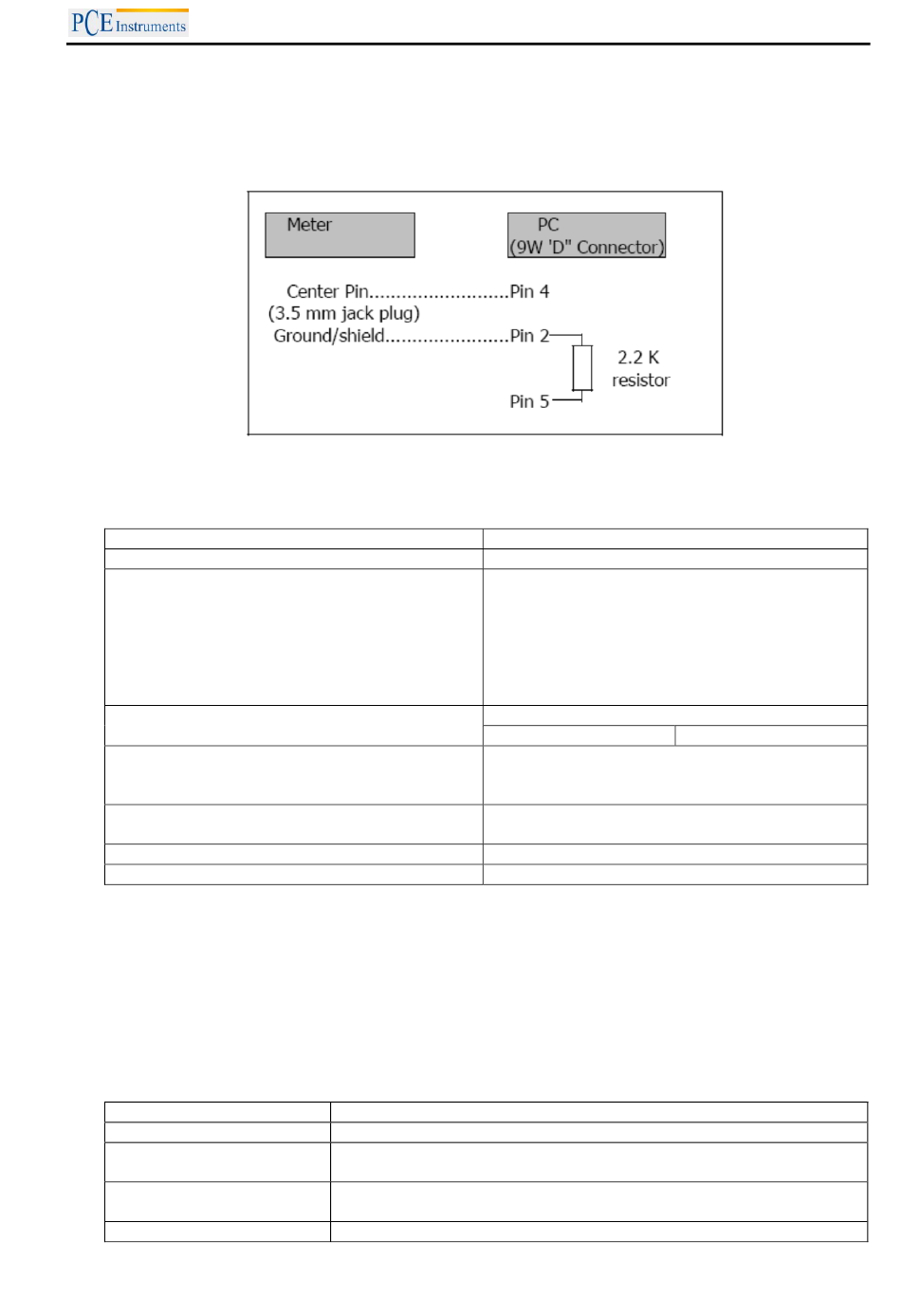

12 RS-232 Schnittstelle
Das Gerät verfügt über einen RS-232 Schnittstelle über einen 3,5 mm Klinkensteckerbuchse. Bei dem
Datenausgang handelt es sich um einen 16 Bit Datenstring, dieser kann je nach Benutzerwünschen
ausgelesen und verarbeitet werden. Folgend sehen Sie den Schaltplan der Schnittstelle:
Bei den Daten handelt es sich um ein 16 stelligen Datenstrom.
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
D15
D14
D13
D12, D11
D10
D9
D8 ... D1
D0
13 Patente
Das Gerät verfügt über folgende Patente, bzw. sind folgende Patente beantragt:
Deutschland
Japan
Taiwan
China
USA
BETRIEBSANLEITUNG
Start Wort
4
CH1 = 1
CH2 = 2
CHx = x
.....................
CH10 = A
CH11 = B
CH12 = C
Anzeigeelement im Display
°C = 01
Polarität
0 = positive
1 = negativ
Dezimalpunkt, von rechts nach links
0 = kein DP, 1 = 1 DP, 2 = 2 DP, 3 = 3 DP
Display, D1 = LSD, D8 = MSD
End Wort
Nr. 20 2008 016 337.4
3151214
M 358970
M 359043
ZL 2008 2 0189918.5
ZL 2008 2 0189917.0
Beantragt
13
°F = 02
