Inbetriebnahme
WIG-Schweißen
6.8.4.1 Anschluss Schutzgasversorgung
Pos. Symbol
1
2
3
4
• Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
• Schutzgasflasche mit Sicherungskette sichern.
Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz
öffnen, um evtl. Verschmutzungen auszublasen.
• Druckminderer an Gasflaschenventil gasdicht festschrauben.
• Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
• Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluß am Schweißgerät, bzw.
Drahtvorschubgerät (je nach Ausführung) montieren.
80
1
3
Beschreibung 0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Flaschenventil

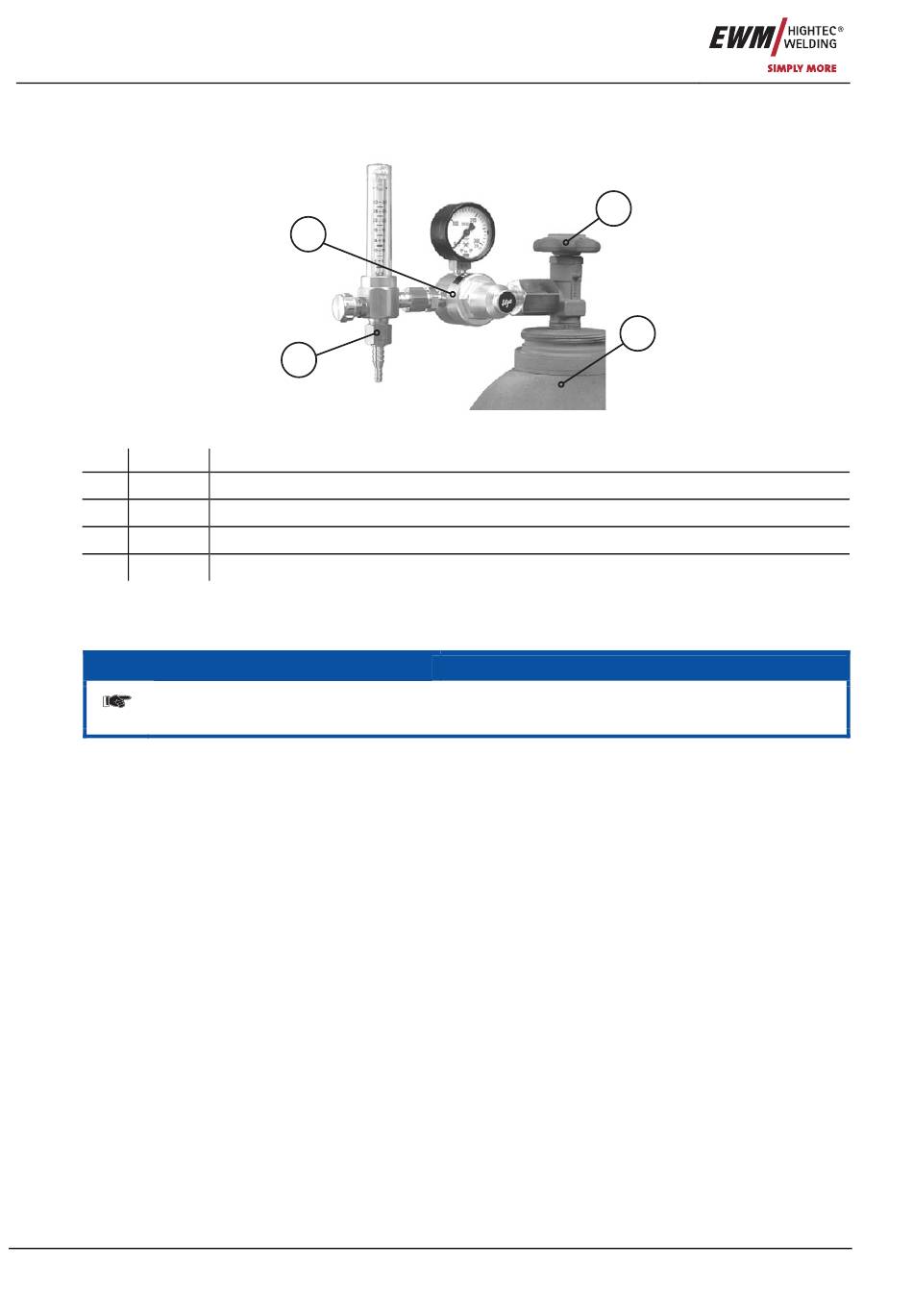

Abbildung 6-5
