Funktionsbeschreibung
WIG-Synergic Bedienungsprinzip

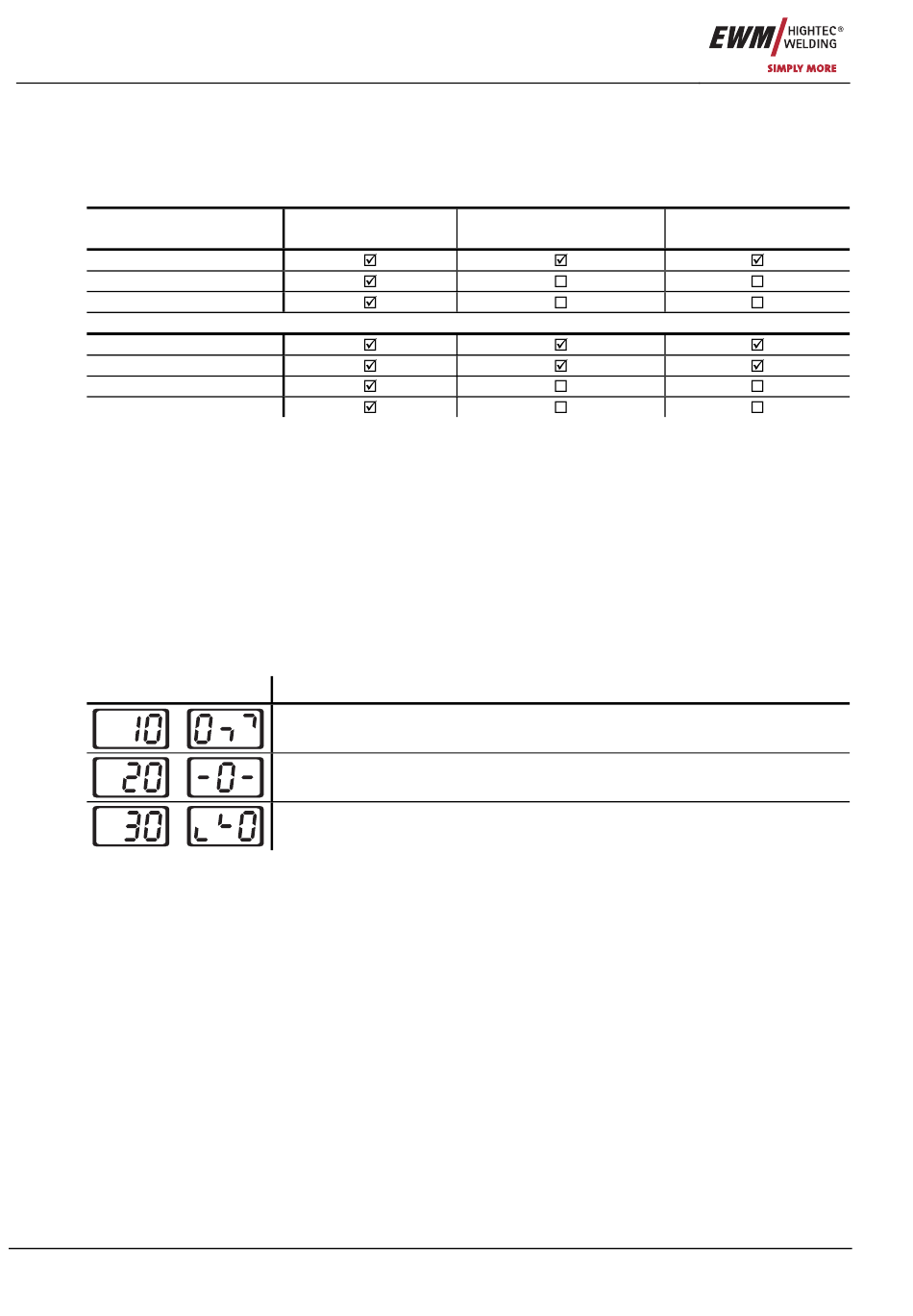

5.1.5 Schweißdatenanzeige
Folgende Schweißparameter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen
(Holdwerte) angezeigt werden:
Parameter
Schweißstrom
Parameter-Zeiten
Parameter-Ströme
Materialdicke
Schweißspannung
JOB-Nummer
Programm-Nummer
Sobald nach dem Schweißen bei Anzeige der Holdwerte Veränderungen an den Einstellungen (z. B.
Schweißstrom) erfolgen, schaltet die Anzeige auf die entsprechenden Sollwerte um.
Leuchtet zusätzlich zur Signalleuchte „Materialdicke" die Leuchte „Programm-Nummer" befindet sich der
Anwender im Programmmodus (Programm 1-15, siehe Kap. "Schweißprogramme").
Leuchtet zusätzlich zur Signalleuchte „Materialdicke" die Leuchte „JOB-Nummer" befindet sich der
Anwender in einem JOB des freien Speicherbereiches (JOB 128 bis 256, siehe Kap. "Neuen JOB im
freien Speicherbereich erstellen").
5.1.5.1 Schweißparametereinstellung
Während der Schweißparametereinstellung wird im linken Display der einzustellende Parameterwert
dargestellt. Im rechten Display wird die „ab Werkeinstellung" bzw. eine Abweichung von dieser nach oben
oder unten dargestellt.
Anzeigen z. B. bei Einstellung des Startstroms und deren Bedeutung:
Display
28
linke Anzeige
Vor dem Schweißen
(Sollwerte)
rechte Anzeige
Bedeutung der im rechten Display dargestellten Symbole
Parameterwert erhöhen
Werkseinstellung
Parameterwert verringern
Während dem Schweißen
(Istwerte)
Um die Werkseinstellungen wieder zu erreichen.
Parameterwert ist optimal eingestellt
Um die Werkseinstellungen wieder zu erreichen.
