• Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
• Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼", Schweißstrom "-"
festschrauben.
• Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung Schweißbrenner (5-
polig bei Standardbrenner, 8-polig bei Up/Down- bzw. Potibrenner und 12-polig bei Up/Down-Brenner
mit Anzeige) stecken und festziehen.
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).

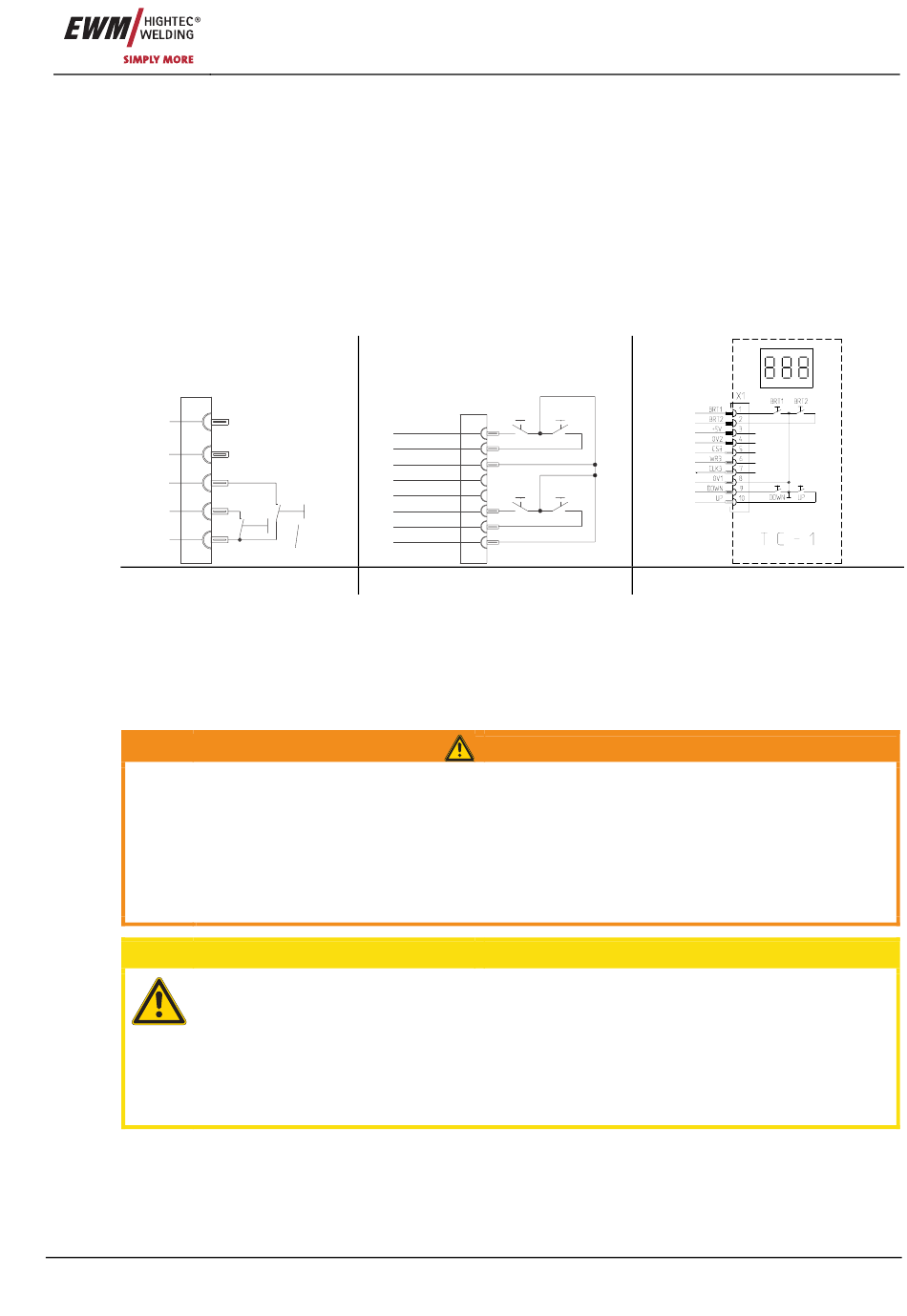

6.8.2 Brenneranschlussvarianten, Anschlussbelegungen
5
4
3
2
1
5-polige Steuerleitung
6.8.3 Anschluss Werkstückleitung
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
6.8.4 Schutzgasversorgung
Falsche Handhabung von Schutzgasflaschen!
Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge
führen.
• Anweisungen der Gashersteller und der Druckgasverordnung befolgen!
• Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen sichern!
• Erhitzung der Schutzgasflasche vermeiden!
Störungen der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum
Schweißbrenner ist Grundvoraussetzung für optimale Schweißergebnisse. Darüber
hinaus kann eine verstopfte Schutzgasversorgung zur Zerstörung des Schweißbrenners
führen!
• Gelbe Schutzkappe bei nicht Gebrauch des Schutzgasanschlusses wieder aufstecken!
• Alle Schutzgasverbindungen gasdicht herstellen!
Art. Nr.: 099-000090-EWM00
I1
I2
BT
BT1 BT2
BT1 A
+ -
B
BT2
0V C
D
Down Up
E
Uref 10V Uref 10V
IH-Down F + -
Up
G
Poti UD/ein Poti UD/ein H
8-polige Steuerleitung
Abbildung 6-4
WARNUNG
VORSICHT
Inbetriebnahme
WIG-Schweißen
12-polige Steuerleitung
