Funktionsbeschreibung
Schnittstellen zur Automatisierung
5.8 Schnittstellen zur Automatisierung
Geräteschäden durch unsachgemäßen Anschluss!
Ungeeignete Steuerleitungen oder die fehlerhafte Belegung von Ein- und
Ausgangssignalen können Geräteschäden verursachen.
• Ausschließlich abgeschirmte Steuerleitungen verwenden!
• Wenn das Gerät über Leitspannungen betrieben wird, muss die Verbindung über geeignete
Trennverstärker erfolgen!
• Um Haupt- bzw. Absenkstrom über Leitpannungen zu steuern, müssen die entsprechenden
Eingänge freigeschaltet werden „siehe Aktivierung Leitspannungsvorgabe".

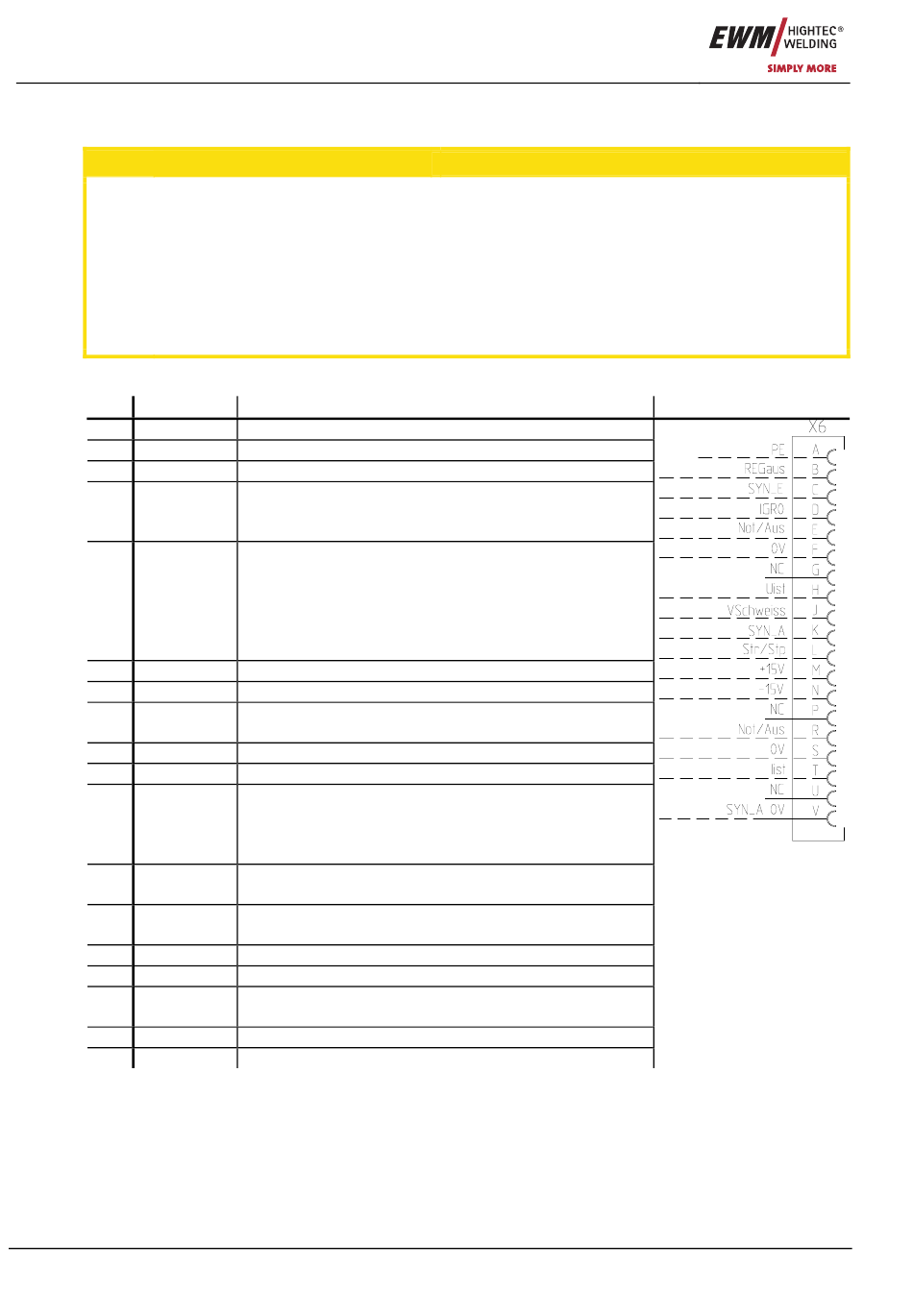

5.8.1 WIG- Automatenschnittstelle
Signalform
Pin
A Ausgang
B Ausgang
C Eingang
D Eingang
(o. C.)
E Eingang
+
R Ausgang
F Ausgang
G -
H Ausgang
J
K Eingang
L Eingang
M Ausgang
N Ausgang
P -
S Ausgang
T Ausgang
U
V Ausgang
62
Bezeichnung
PE Anschluss für Kabelabschirmung
REGaus Ausschließlich für Servicezwecke
SYN_E Synchronisation für Master-Slave-Betrieb
IGRO Strom-fließt-Signal I>0 (maximale
Belastung 20 mA / 15 V)
0 V = Schweißstrom fließt
Not/Aus NOT-AUS zum übergeordneten abschalten
der Stromquelle.
Um diese Funktion nutzen zu können, muss
im Schweißgerät auf der Platine T320/1 der
Jumper 1 gezogen werden! Kontakt offen =
Schweißstrom abgeschaltet
0V Bezugspotential
NC nicht Belegt
Uist Schweißspannung, gemessen gegen Pin F,
0-10 V (0 V = 0 V, 10 V = 100 V)
Vschweiss Reserviert für Sonderanwendungen
SYN_A Synchronisation für Master-Slave-Betrieb
Str/Stp Start / Stop Schweißstrom, entspricht
Brennertaster.
Verfügbar ausschließlich in Betriebsart 2-
Takt. +15 V = Start, 0 V = Stop
+15V Spannungsversorgung
+15 V, max. 75 mA
-15V Spannungsversorgung
-15 V, max. 25 mA
NC nicht Belegt
0V Bezugspotential
Iist Schweißstrom, gemessen gegen Pin F;
0-10 V (0 V = 0 A, 10 V = 1000 A)
NC
SYN_A 0V Synchronisation für Master-Slave-Betrieb
VORSICHT
Zeichnung
