5.2.4.3 4-Takt-Betrieb
1.Takt
• Brennertaster 1 drücken, Gasvorströmzeit läuft ab.
• HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
• Schweißstrom fließt und geht sofort auf vorgewählten Startstromwert
(Suchlichtbogen bei Minimaleinstellung). HF schaltet ab.
2.Takt
• Brennertaster 1 loslassen.
• Schweißstrom steigt mit der eingestellten Up-Slopezeit auf Hauptstrom AMP an.
Vom Hauptstrom AMP auf Absenkstrom AMP% umschalten:
• Brennertaster 2 drücken oder
• Brennertaster 1 tippen *
Die Slopezeiten können eingestellt werden (siehe Kapitel "Erweiterte Einstellungen" Punkt
"Slopezeiten für Absenkstrom AMP% bzw. Pulsflanken einstellen".
3.Takt
• Brennertaster 1 drücken.
• Hauptstrom fällt mit der eingestellten Down-Slopezeit auf
Endkraterstrom I
4.Takt
• Brennertaster 1 loslassen, Lichtbogen geht aus.
• Eingestellte Gasnachströmzeit beginnt.
Sofortiges Beenden des Schweißvorganges ohne Downslope und Endkraterstrom:
• Kurzes Drücken des 1. Brennertasters (3.Takt und 4.Takt).
Strom sinkt auf Null und die Gasnachströmzeit beginnt.
Bei angeschlossenem Fußfernsteller RTF schaltet das Gerät automatisch auf Betriebsart
2-Takt. Up- und Downslope sind ausgeschaltet.
Art. Nr.: 099-000090-EWM00
(Minimalstrom) ab.
end
Funktionsbeschreibung

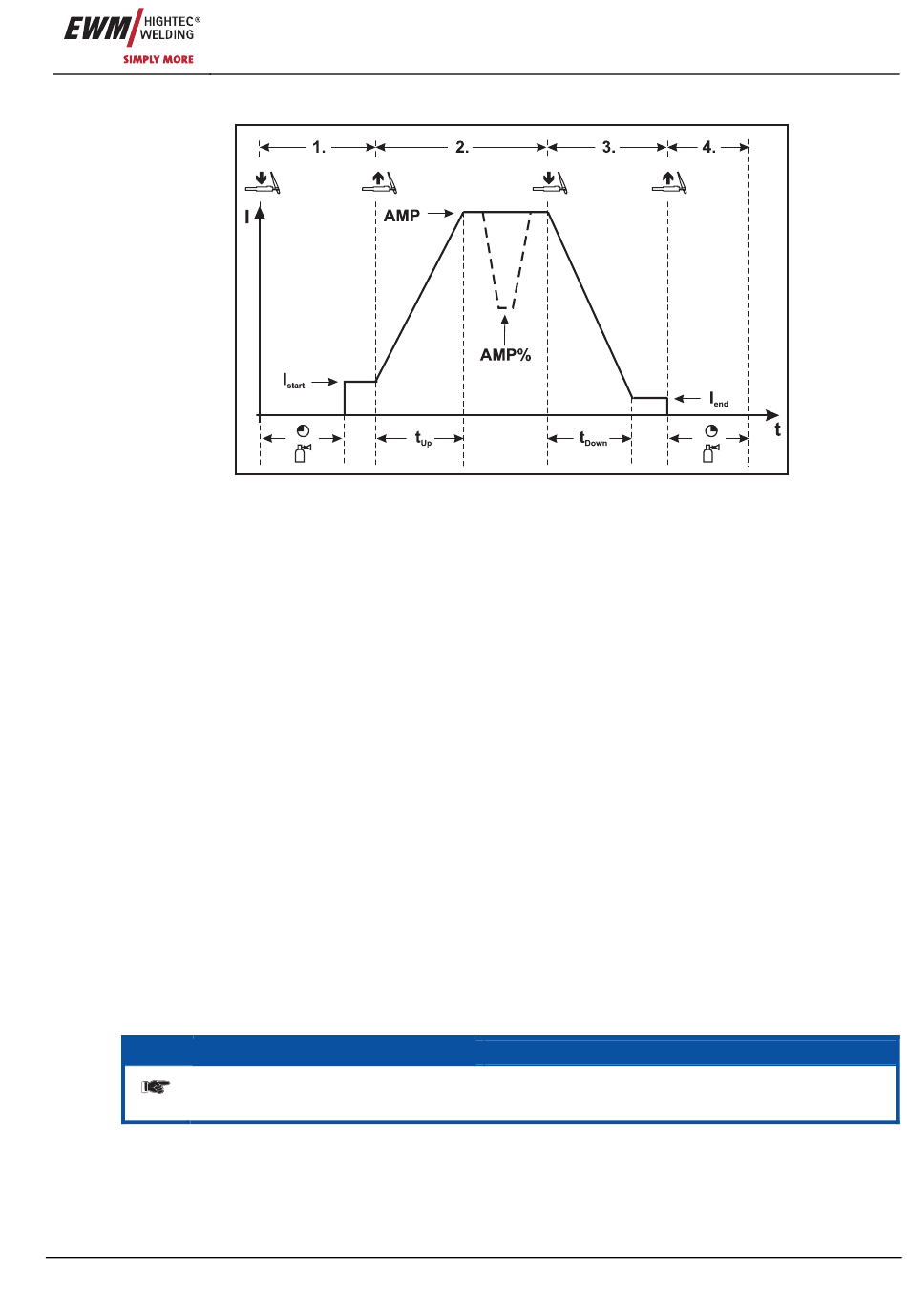

Abbildung 5-9
