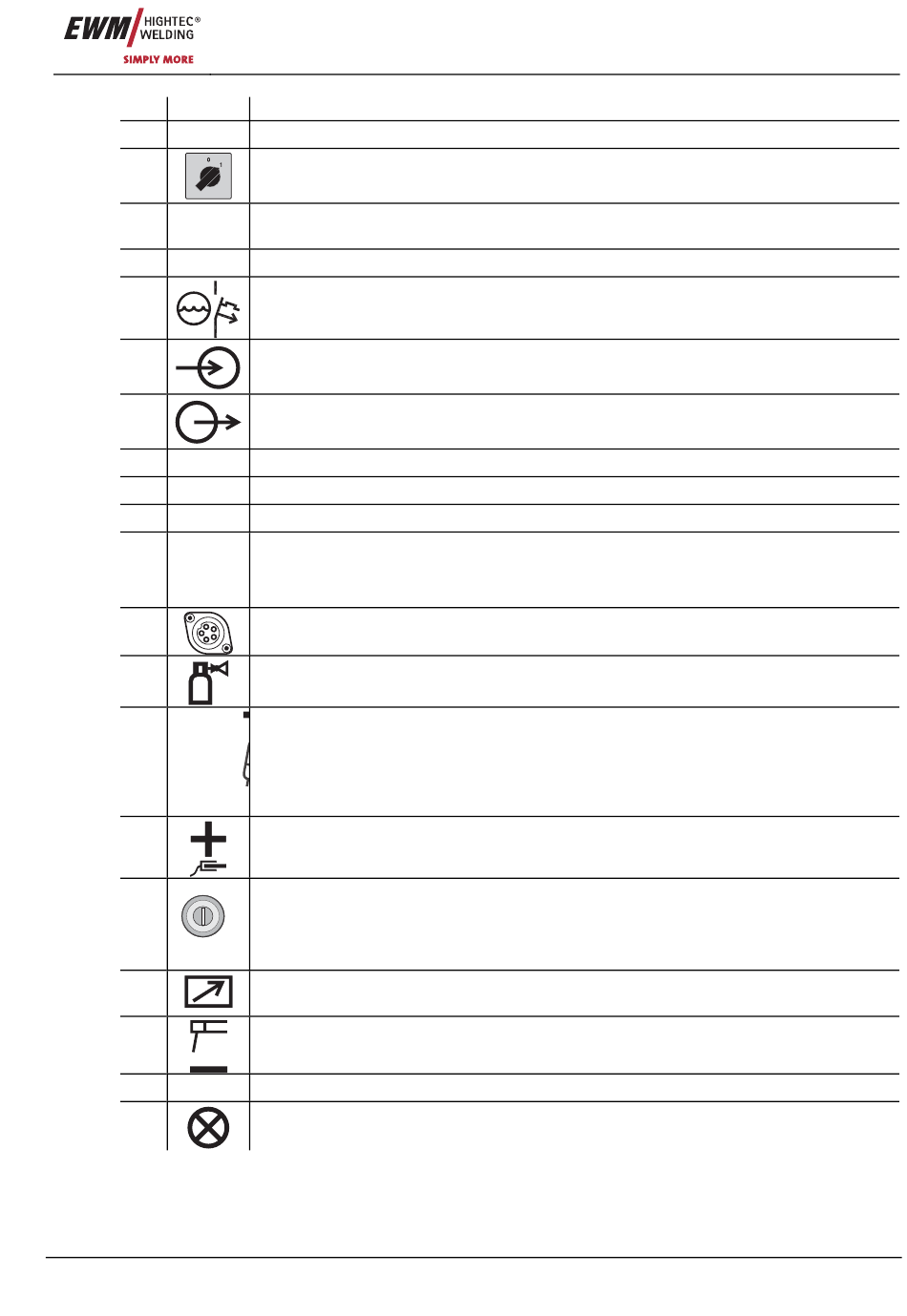

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
0
16
17
18
19
20
Art. Nr.: 099-000090-EWM00
Beschreibung 0
Kranöse
Hauptschalter, Gerät Ein/Aus
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Transportgriff
Taster Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen.
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Transportrollen, Lenkrollen
Kühlmitteltank
Verschlussdeckel Kühlmitteltank
Anschlussbuchse, 8-polig / 12-polig
8-polig: Steuerleitung WIG- Up/Down- oder Potibrenner
12-polig: Steuerleitung WIG- Up/Downbrenner mit LED-Anzeige (Option)
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Schlüsselschalter zum Schutz gegen unbefugte Benutzung
Stellung „1" > Änderungen möglich,
1
Stellung „0" > Änderungen nicht möglich.
Beachte Kapitel „Schlüsselschalter"
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter
Eintrittsöffnung Kühlluft
Anzeige Betriebszustand
Leuchtet wenn Gerät eingeschaltet und betriebsbereit ist.
