Programme 8, 9 – Luftklappensteuerung eines Erdkollektors

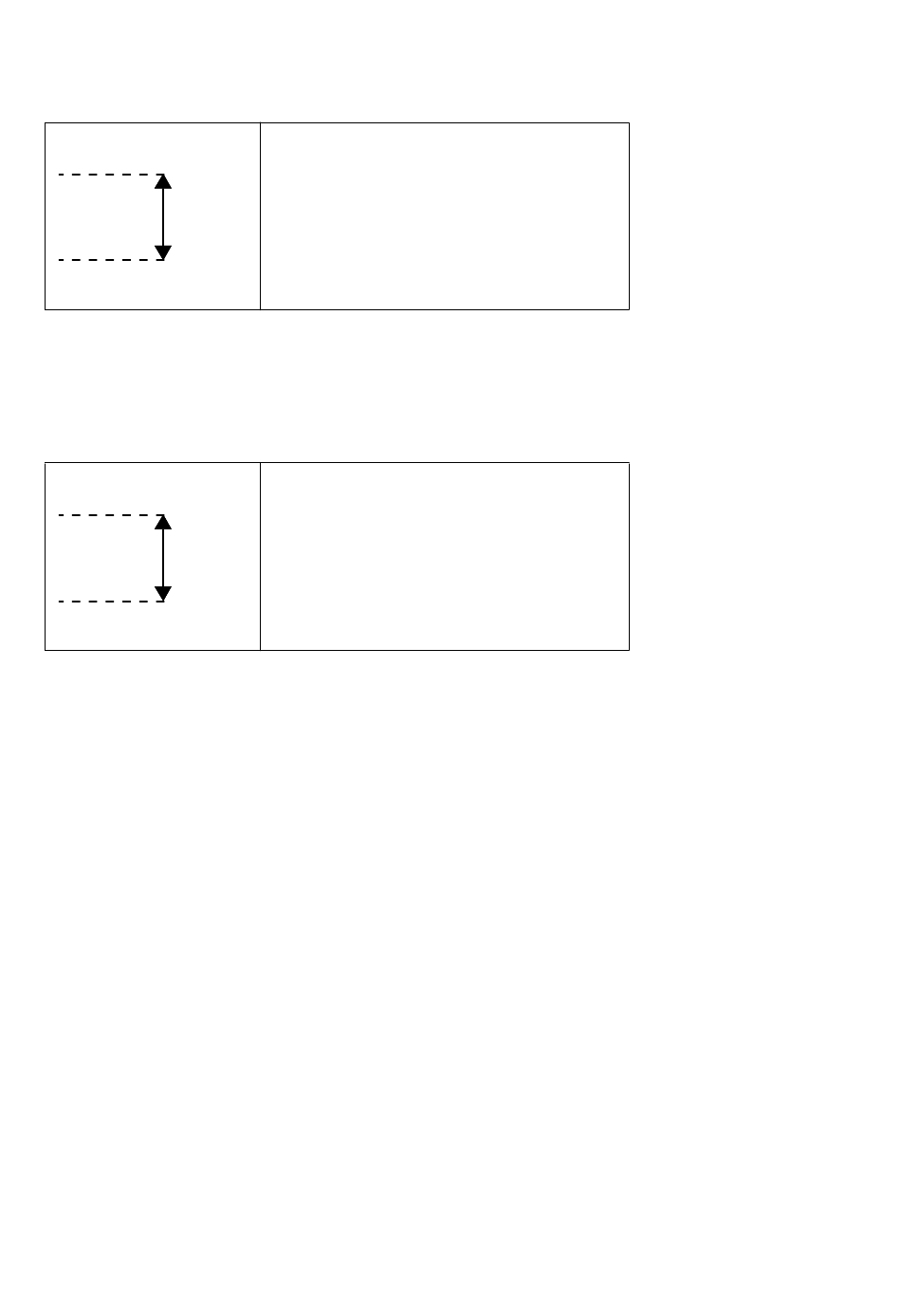

Programm 8
A = EIN
S1 max
A = AUS
S1 min
A = EIN
Der Ausgang schaltet, wenn S1 > max oder S1 < min ist. Eine Luft- Wasser- Wärmepumpe erhält so-
mit über eine Klappe den Luftstrom vom Erdkollektor oberhalb der Außentemperatur max (Regene-
ration) und unterhalb der Außentemperatur min (Heizung). S2 und S3 haben keine Funktion.
Programm 9
A = AUS
S1 max
A = EIN
S1 min
A = AUS
Der Ausgang schaltet, wenn S1 < max und S1 > min ist. Während also Programm 8 oberhalb und un-
terhalb eines Temperaturfensters schaltet, schaltet das Programm 9 innerhalb eines Temperatur-
fensters.
8
notwendige Einstellungen:
max . . . .obere Einschaltschwelle S1
min . . . .untere Einschaltschwelle S1
notwendige Einstellungen:
max . . . .obere Begrenzung S1
min . . . .untere Begrenzung S1
