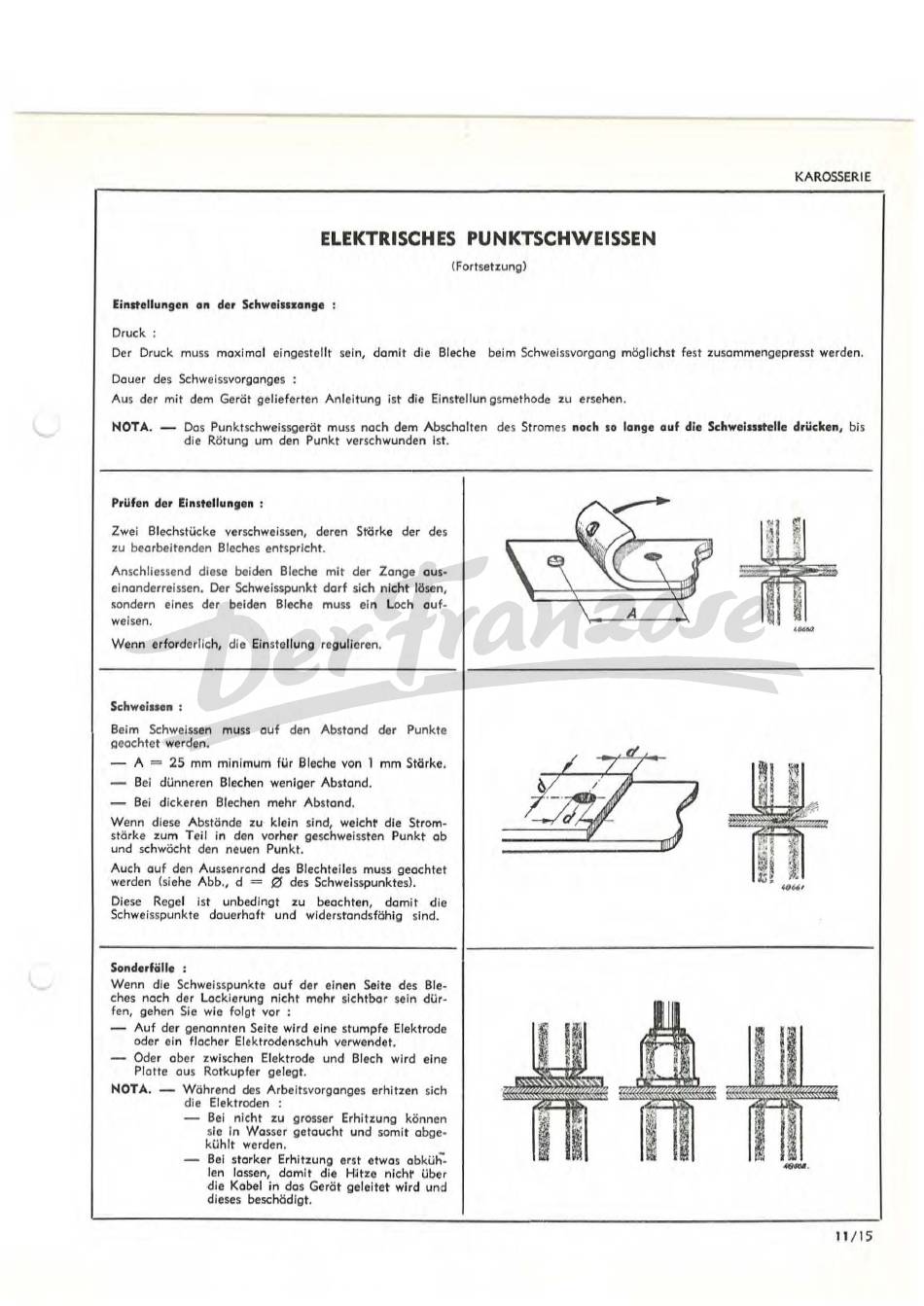

ELEKTRISCHES PUNKTSCHWEISSEN
Einstellungen an der Sehweinzange
Druck :
(Fortset:z:ungl
KAROSSERIE
De
r
Druck
muss moxi
mol
ei
ngestellt
sei
n, damit d
ie
Bleche
bei
m Schwelssvorgong
mög lichst
fest
:z:usammengepresst werden.
Dauer
des
Schweissvorgonges :
Aus
der
mit
dem
Gerät
gelieferten Anleitung
ist
die Einstellungsmethode zu
e rsehen.
NOTA.
-
Das
Punktschwelssgeröt muss
noch
dem
Abschalten
des
Stromes
nach
so
lange auf die Schwelssetelle dri.icken,
bis
die Rötung
um den
Punkt verschwunden
ist.
Prüfen der Einstellungen
:
Zwei
Blechstücke verschwe
issen, deren
Stärke
der des
zu
bearbeitenden Bleches e ntspric ht.
Ansch
liessend
diese
beiden Bleche mi
t
der Zange
ous-
el
nondcrrelssen. Der
Schweisspunkt
darf sich nicht lösen,
sondern
eines der
beiden
Bleche muss
ein Loch
auf-
weisen.
Wenn
erforderlich,
die Einstellung regulieren.
Schwel1sen
:
Beim
Schwelssen
muss
auf
den
Abstand
de
r
Punkte
geachtet werden.
A
=
25
mm mlnlmum für Bleche
von
1
mm Stärke.
-
Bel dünne
ren Blechen weniger
Abstand.
-
Bei dickeren Blechen
mehr
Abstand.
W
enn diese
Abstände zu klein
si
nd, weicht
die
Strom-
stärke
zum Tell in
den
vorher
geschweissten Punkt ob
und schwächt den
neuen Punkt.
Auch
auf den Aussenrond
des Blechteiles muss
geachtet
we rden (siehe Abb.,
d
=
0
des Schweisspunktes).
Diese
Regel
ist
unbedingt
:z:u
beachten,
damit
die
Schweisspunkte
dauerhaft und
wlderstandsföhlg sind
.
Sonderfälle :
W enn
die
Schweisspunkte auf der
einen
Seite des
Ble-
ches
noch der
La ckierung
nic
ht mehr sichtba
r sei
n
dür-
fen,
gehen
Sie
wie folgt
vor
:
Auf
der
genannten Seite
wird eine
stumpfe
Elektrode
oder
e
in flocher
Elektrodenschuh
verwendet.
Ode
r
ober
zwischen
Elektrode
und
Blech wird
ei ne
Plotte
ous
Rotkupfer
gelegt.
NOTA.
-
Während
des
Arbe itsvorganges
erhitzen
sich
die Elektroden
:
-
Bei nicht
zu
grosser Erhitzung können
sie
in
Wasser getaucht und
somit
a
bge-
kühlt werden
.
Be
i
starker Erhitzung e
rst
etwas
obküh
--
len lassen,
da
mit
die HJtze
n icht
über
die
Kobel
in
das
Gerät ge leitet
wird
und
dieses
beschödlgt.
~.
·-
