GETRIEBE
-
DIFFERENTIAL
-
HINTERACHSE
TYP
314

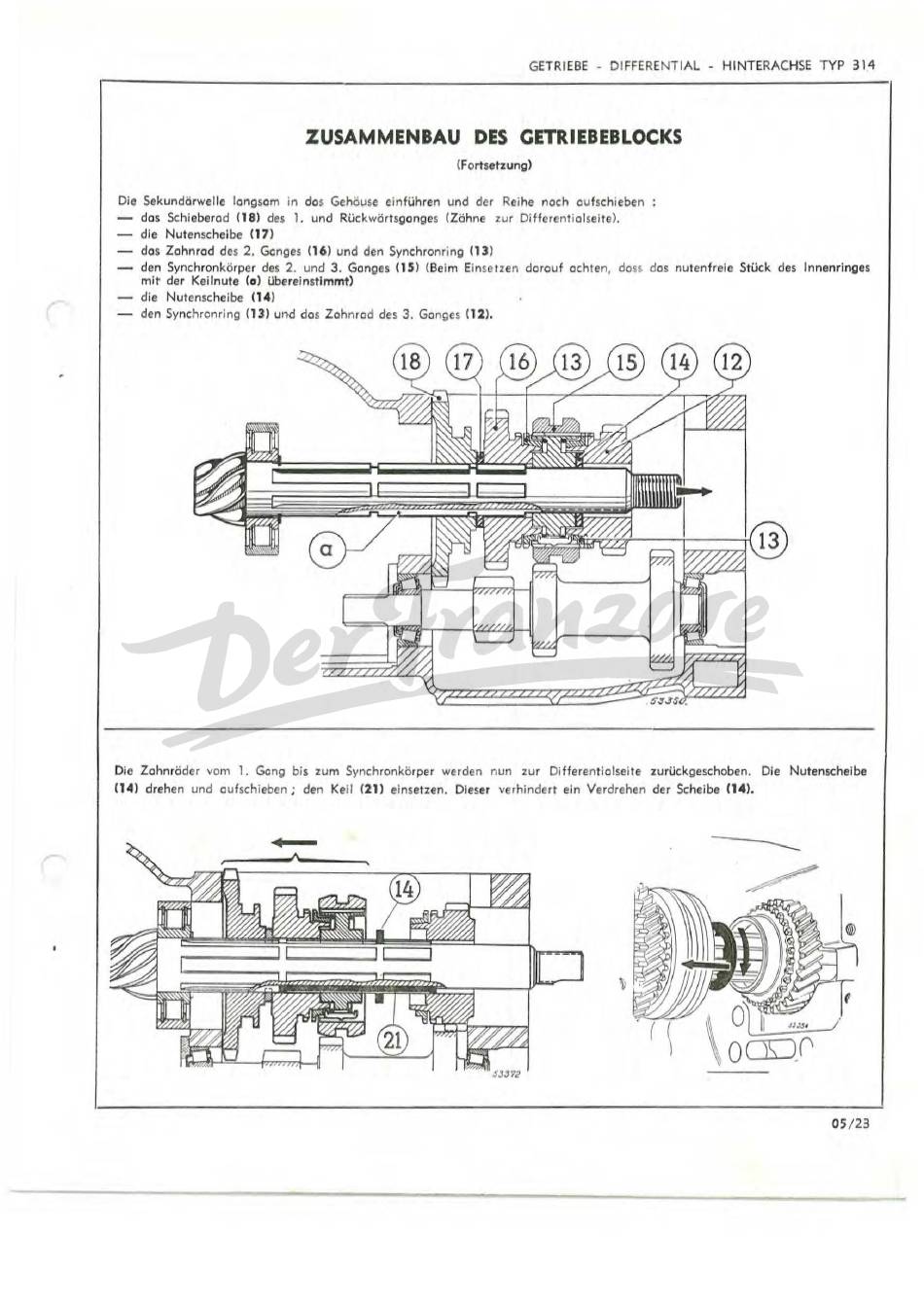

ZUSAMMENBAU DES GETRIEBEBLOCKS
(Fortsetzung)
Die
Sekundärwelle
langsom
in
das
Gehäuse
einführen
und
der
Rei
he noch
aufschieben
-
das
Schieberod
(18)
des
1. und
Rückwörtsgonges
(Zähne
zur
Differentialseite).
-
die
Nutenschelbe
(17)
dos Zahnrod
des
2. Ganges
(16)
und den Synchronring
(13)
-
den Synchronkörper
des
2.
und
3
.
Ganges
(15)
(Beim
Einsetzen
darauf
echten,
doss
dos nutenfrole
Stück
des Innenringes
mit der
Keilnute
(o)
übereinstimmt)
-
die Nutenscheibe
114)
-
den
Synchron
ring
(13)
und
dos
Zohnrod des 3.
Gonges
(12).
Die
Zahnräder vom
1. Gong bis
zum
Synchronkörper
we rden nun
zur Differentiolseite zurückgeschoben.
Die Nutenschelbe
(14)
drehen
und aufschieben;
den
Keil
(21)
einsetzen.
Dieser
verhindert
ein
Verdrehen
der Scheibe
(14).
----
