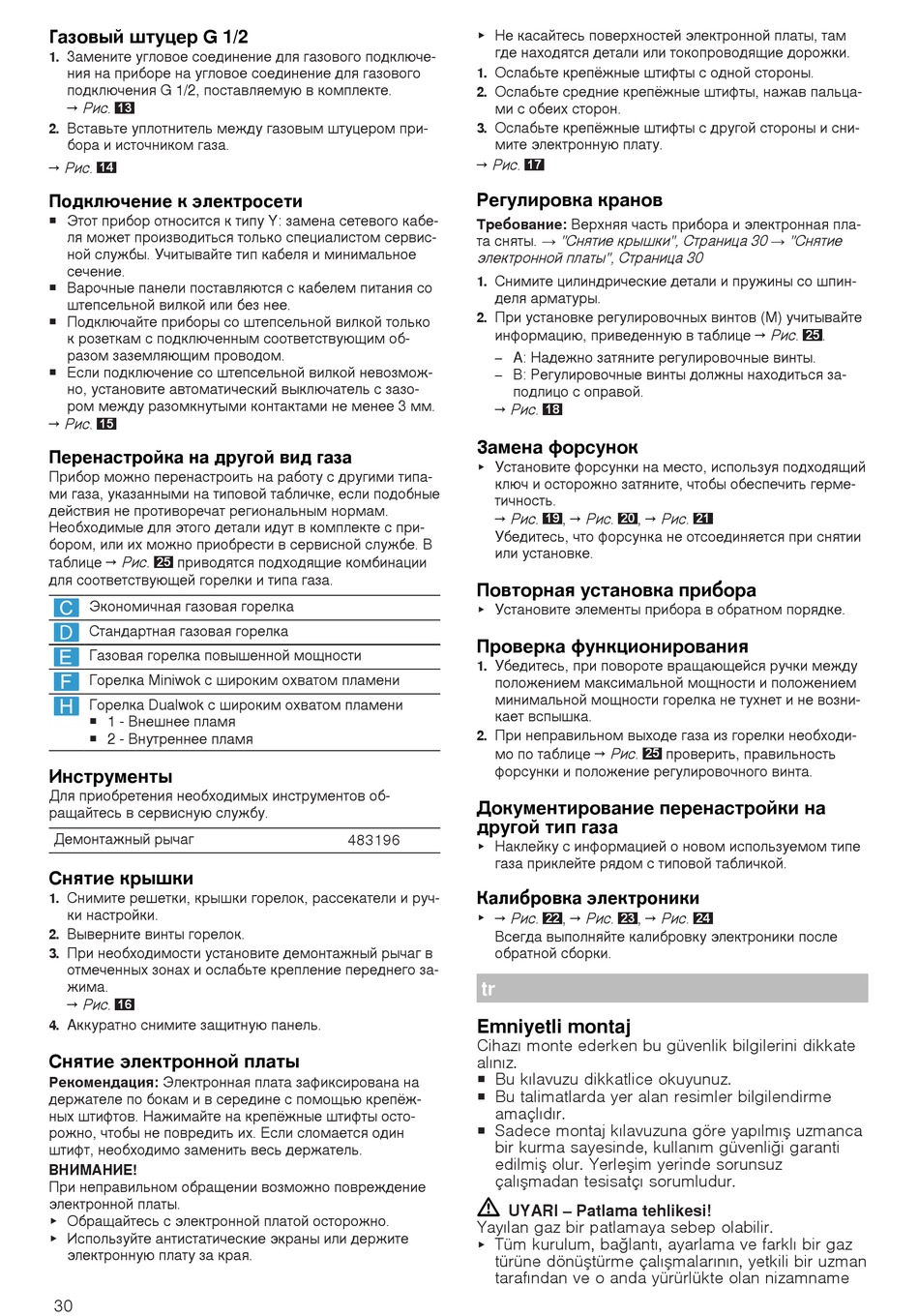

Газовый штуцер G 1/2
Замените угловое соединение для газового подключе-
1.
ния на приборе на угловое соединение для газового
подключения G 1/2, поставляемую в комплекте.
→ Рис.
13
Вставьте уплотнитель между газовым штуцером при-
2.
бора и источником газа.
→ Рис.
14
Подключение к электросети
¡ Этот прибор относится к типу Y: замена сетевого кабе-
ля может производиться только специалистом сервис-
ной службы. Учитывайте тип кабеля и минимальное
сечение.
¡ Варочные панели поставляются с кабелем питания со
штепсельной вилкой или без нее.
¡ Подключайте приборы со штепсельной вилкой только
к розеткам с подключенным соответствующим об-
разом заземляющим проводом.
¡ Если подключение со штепсельной вилкой невозмож-
но, установите автоматический выключатель с зазо-
ром между разомкнутыми контактами не менее 3 мм.
→ Рис.
15
Перенастройка на другой вид газа
Прибор можно перенастроить на работу с другими типа-
ми газа, указанными на типовой табличке, если подобные
действия не противоречат региональным нормам.
Необходимые для этого детали идут в комплекте с при-
бором, или их можно приобрести в сервисной службе. В
таблице → Рис.
приводятся подходящие комбинации
25
для соответствующей горелки и типа газа.
Экономичная газовая горелка
Стандартная газовая горелка
Газовая горелка повышенной мощности
Горелка Miniwok с широким охватом пламени
Горелка Dualwok с широким охватом пламени
¡ 1 - Внешнее пламя
¡ 2 - Внутреннее пламя
Инструменты
Для приобретения необходимых инструментов об-
ращайтесь в сервисную службу.
Демонтажный рычаг
Снятие крышки
Снимите решетки, крышки горелок, рассекатели и руч-
1.
ки настройки.
Выверните винты горелок.
2.
При необходимости установите демонтажный рычаг в
3.
отмеченных зонах и ослабьте крепление переднего за-
жима.
→ Рис.
16
Аккуратно снимите защитную панель.
4.
Снятие электронной платы
Рекомендация: Электронная плата зафиксирована на
держателе по бокам и в середине с помощью крепёж-
ных штифтов. Нажимайте на крепёжные штифты осто-
рожно, чтобы не повредить их. Если сломается один
штифт, необходимо заменить весь держатель.
ВНИМАНИЕ!
При неправильном обращении возможно повреждение
электронной платы.
▶ Обращайтесь с электронной платой осторожно.
▶ Используйте антистатические экраны или держите
электронную плату за края.
30
▶ Не касайтесь поверхностей электронной платы, там
где находятся детали или токопроводящие дорожки.
Ослабьте крепёжные штифты с одной стороны.
1.
Ослабьте средние крепёжные штифты, нажав пальца-
2.
ми с обеих сторон.
Ослабьте крепёжные штифты с другой стороны и сни-
3.
мите электронную плату.
→ Рис.
Регулировка кранов
Требование: Верхняя часть прибора и электронная пла-
та сняты. → "Снятие крышки", Страница 30 → "Снятие
электронной платы", Страница 30
Снимите цилиндрические детали и пружины со шпин-
1.
деля арматуры.
При установке регулировочных винтов (M) учитывайте
2.
информацию, приведенную в таблице → Рис.
A: Надежно затяните регулировочные винты.
‒
B: Регулировочные винты должны находиться за-
‒
подлицо с оправой.
→ Рис.
Замена форсунок
Установите форсунки на место, используя подходящий
▶
ключ и осторожно затяните, чтобы обеспечить герме-
тичность.
→ Рис.
Убедитесь, что форсунка не отсоединяется при снятии
или установке.
Повторная установка прибора
Установите элементы прибора в обратном порядке.
▶
Проверка функционирования
Убедитесь, при повороте вращающейся ручки между
1.
положением максимальной мощности и положением
минимальной мощности горелка не тухнет и не возни-
кает вспышка.
При неправильном выходе газа из горелки необходи-
2.
мо по таблице → Рис.
форсунки и положение регулировочного винта.
Документирование перенастройки на
другой тип газа
483196
Наклейку с информацией о новом используемом типе
▶
газа приклейте рядом с типовой табличкой.
Калибровка электроники
→ Рис.
▶
Всегда выполняйте калибровку электроники после
обратной сборки.
tr
