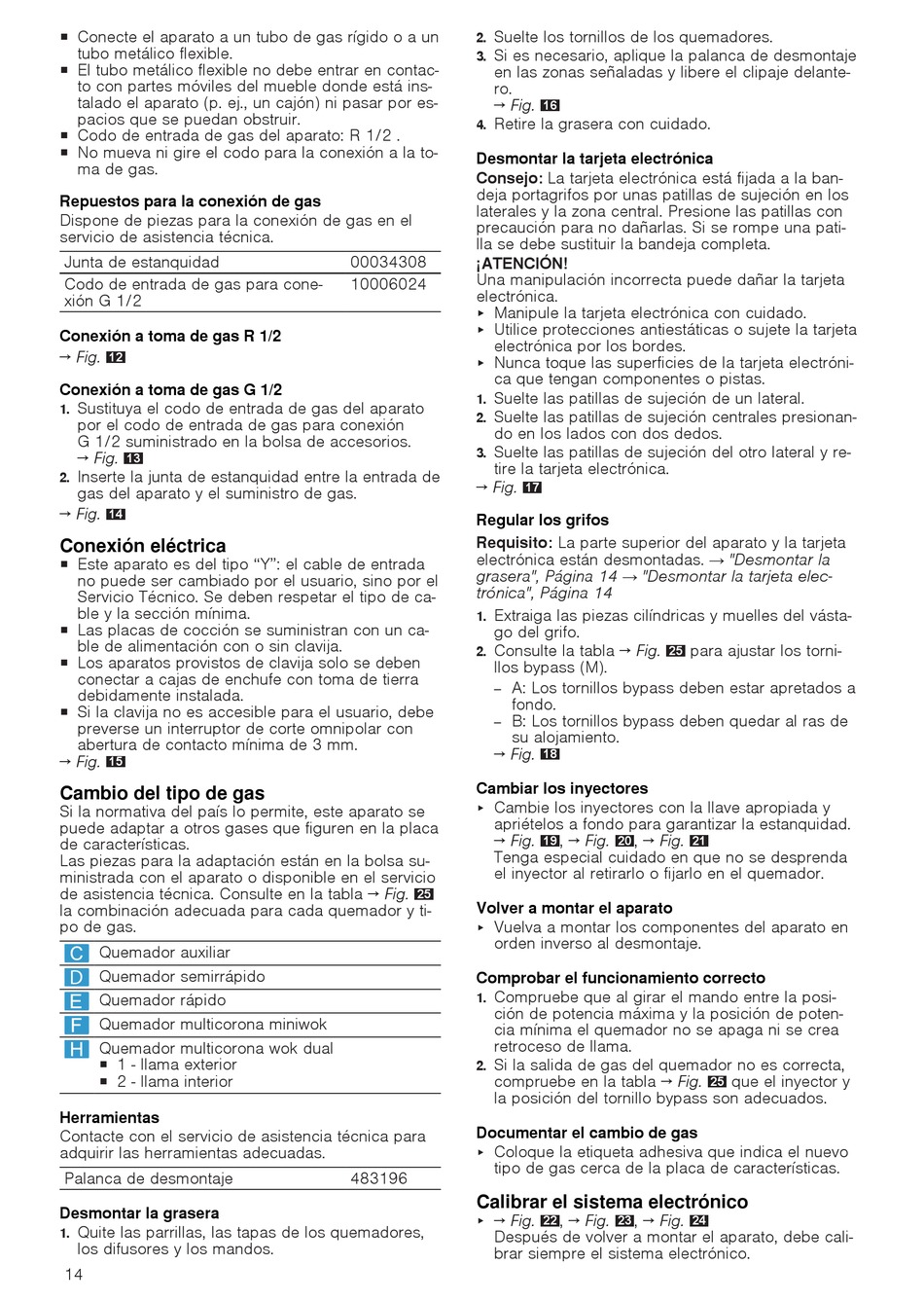

¡ Conecte el aparato a un tubo de gas rígido o a un
tubo metálico flexible.
¡ El tubo metálico flexible no debe entrar en contac-
to con partes móviles del mueble donde está ins-
talado el aparato (p. ej., un cajón) ni pasar por es-
pacios que se puedan obstruir.
¡ Codo de entrada de gas del aparato: R 1/2 .
¡ No mueva ni gire el codo para la conexión a la to-
ma de gas.
Repuestos para la conexión de gas
Dispone de piezas para la conexión de gas en el
servicio de asistencia técnica.
Junta de estanquidad
Codo de entrada de gas para cone-
xión G 1/2
Conexión a toma de gas R 1/2
→ Fig.
12
Conexión a toma de gas G 1/2
Sustituya el codo de entrada de gas del aparato
1.
por el codo de entrada de gas para conexión
G 1/2 suministrado en la bolsa de accesorios.
→ Fig.
13
Inserte la junta de estanquidad entre la entrada de
2.
gas del aparato y el suministro de gas.
→ Fig.
14
Conexión eléctrica
¡ Este aparato es del tipo "Y": el cable de entrada
no puede ser cambiado por el usuario, sino por el
Servicio Técnico. Se deben respetar el tipo de ca-
ble y la sección mínima.
¡ Las placas de cocción se suministran con un ca-
ble de alimentación con o sin clavija.
¡ Los aparatos provistos de clavija solo se deben
conectar a cajas de enchufe con toma de tierra
debidamente instalada.
¡ Si la clavija no es accesible para el usuario, debe
preverse un interruptor de corte omnipolar con
abertura de contacto mínima de 3 mm.
→ Fig.
15
Cambio del tipo de gas
Si la normativa del país lo permite, este aparato se
puede adaptar a otros gases que figuren en la placa
de características.
Las piezas para la adaptación están en la bolsa su-
ministrada con el aparato o disponible en el servicio
de asistencia técnica. Consulte en la tabla → Fig.
la combinación adecuada para cada quemador y ti-
po de gas.
Quemador auxiliar
Quemador semirrápido
Quemador rápido
Quemador multicorona miniwok
Quemador multicorona wok dual
¡ 1 - llama exterior
¡ 2 - llama interior
Herramientas
Contacte con el servicio de asistencia técnica para
adquirir las herramientas adecuadas.
Palanca de desmontaje
Desmontar la grasera
Quite las parrillas, las tapas de los quemadores,
1.
los difusores y los mandos.
14
Suelte los tornillos de los quemadores.
2.
Si es necesario, aplique la palanca de desmontaje
3.
en las zonas señaladas y libere el clipaje delante-
ro.
→ Fig.
Retire la grasera con cuidado.
4.
Desmontar la tarjeta electrónica
Consejo: La tarjeta electrónica está fijada a la ban-
deja portagrifos por unas patillas de sujeción en los
laterales y la zona central. Presione las patillas con
precaución para no dañarlas. Si se rompe una pati-
lla se debe sustituir la bandeja completa.
00034308
¡ATENCIÓN!
Una manipulación incorrecta puede dañar la tarjeta
10006024
electrónica.
Manipule la tarjeta electrónica con cuidado.
▶
Utilice protecciones antiestáticas o sujete la tarjeta
▶
electrónica por los bordes.
Nunca toque las superficies de la tarjeta electróni-
▶
ca que tengan componentes o pistas.
Suelte las patillas de sujeción de un lateral.
1.
Suelte las patillas de sujeción centrales presionan-
2.
do en los lados con dos dedos.
Suelte las patillas de sujeción del otro lateral y re-
3.
tire la tarjeta electrónica.
→ Fig.
Regular los grifos
Requisito: La parte superior del aparato y la tarjeta
electrónica están desmontadas. → "Desmontar la
grasera", Página 14 → "Desmontar la tarjeta elec-
trónica", Página 14
Extraiga las piezas cilíndricas y muelles del vásta-
1.
go del grifo.
Consulte la tabla → Fig.
2.
llos bypass (M).
A: Los tornillos bypass deben estar apretados a
‒
fondo.
B: Los tornillos bypass deben quedar al ras de
‒
su alojamiento.
→ Fig.
Cambiar los inyectores
Cambie los inyectores con la llave apropiada y
▶
apriételos a fondo para garantizar la estanquidad.
→ Fig.
Tenga especial cuidado en que no se desprenda
el inyector al retirarlo o fijarlo en el quemador.
25
Volver a montar el aparato
Vuelva a montar los componentes del aparato en
▶
orden inverso al desmontaje.
Comprobar el funcionamiento correcto
Compruebe que al girar el mando entre la posi-
1.
ción de potencia máxima y la posición de poten-
cia mínima el quemador no se apaga ni se crea
retroceso de llama.
Si la salida de gas del quemador no es correcta,
2.
compruebe en la tabla → Fig.
la posición del tornillo bypass son adecuados.
Documentar el cambio de gas
Coloque la etiqueta adhesiva que indica el nuevo
▶
tipo de gas cerca de la placa de características.
483196
Calibrar el sistema electrónico
→ Fig.
▶
Después de volver a montar el aparato, debe cali-
brar siempre el sistema electrónico.
16
17
para ajustar los torni-
25
18
, → Fig.
, → Fig.
19
20
21
, → Fig.
, → Fig.
22
23
24
que el inyector y
