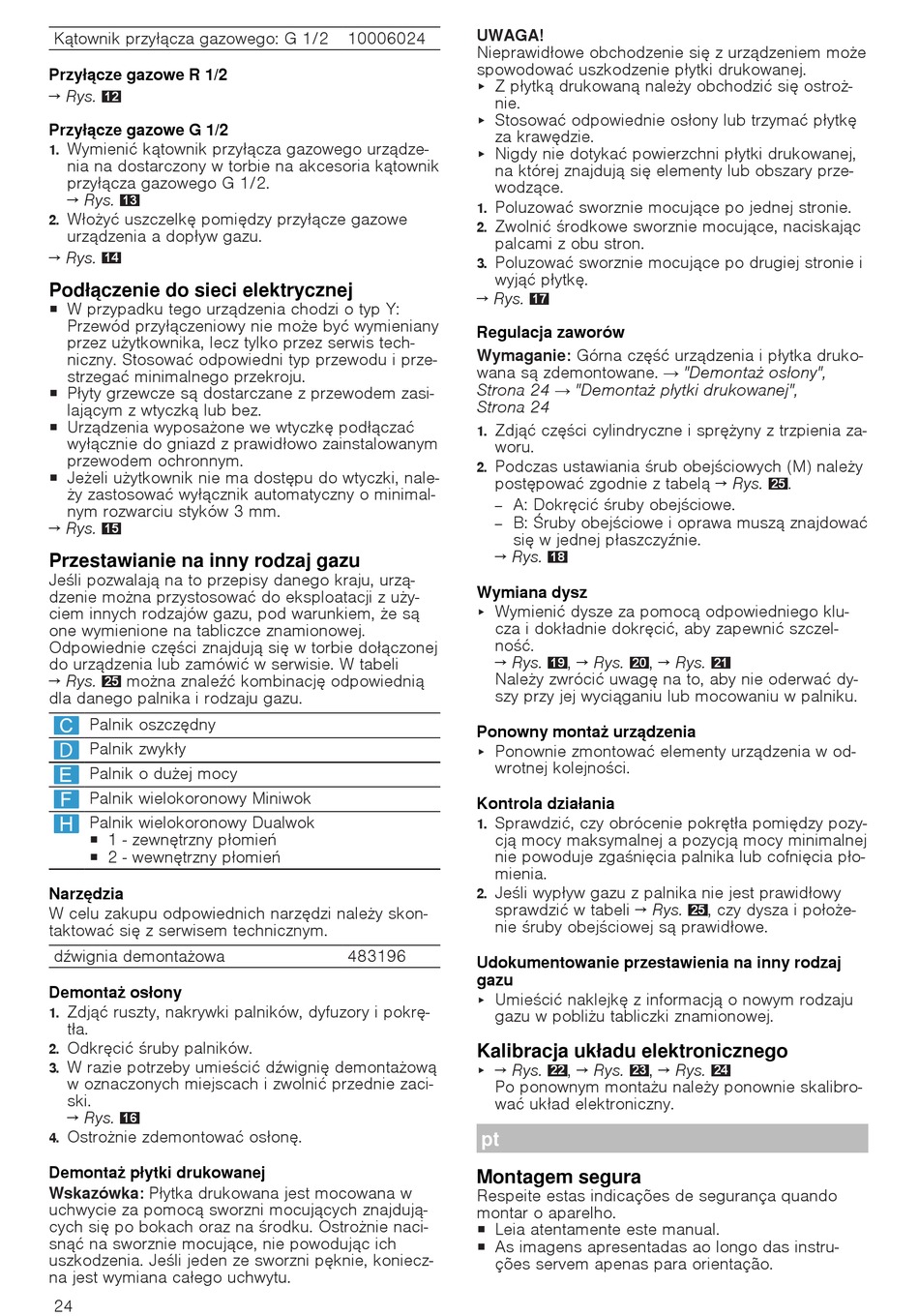

Kątownik przyłącza gazowego: G 1/2
Przyłącze gazowe R 1/2
→ Rys.
12
Przyłącze gazowe G 1/2
Wymienić kątownik przyłącza gazowego urządze-
1.
nia na dostarczony w torbie na akcesoria kątownik
przyłącza gazowego G 1/2.
→ Rys.
13
Włożyć uszczelkę pomiędzy przyłącze gazowe
2.
urządzenia a dopływ gazu.
→ Rys.
14
Podłączenie do sieci elektrycznej
¡ W przypadku tego urządzenia chodzi o typ Y:
Przewód przyłączeniowy nie może być wymieniany
przez użytkownika, lecz tylko przez serwis tech-
niczny. Stosować odpowiedni typ przewodu i prze-
strzegać minimalnego przekroju.
¡ Płyty grzewcze są dostarczane z przewodem zasi-
lającym z wtyczką lub bez.
¡ Urządzenia wyposażone we wtyczkę podłączać
wyłącznie do gniazd z prawidłowo zainstalowanym
przewodem ochronnym.
¡ Jeżeli użytkownik nie ma dostępu do wtyczki, nale-
ży zastosować wyłącznik automatyczny o minimal-
nym rozwarciu styków 3 mm.
→ Rys.
15
Przestawianie na inny rodzaj gazu
Jeśli pozwalają na to przepisy danego kraju, urzą-
dzenie można przystosować do eksploatacji z uży-
ciem innych rodzajów gazu, pod warunkiem, że są
one wymienione na tabliczce znamionowej.
Odpowiednie części znajdują się w torbie dołączonej
do urządzenia lub zamówić w serwisie. W tabeli
→ Rys.
można znaleźć kombinację odpowiednią
25
dla danego palnika i rodzaju gazu.
Palnik oszczędny
Palnik zwykły
Palnik o dużej mocy
Palnik wielokoronowy Miniwok
Palnik wielokoronowy Dualwok
¡ 1 - zewnętrzny płomień
¡ 2 - wewnętrzny płomień
Narzędzia
W celu zakupu odpowiednich narzędzi należy skon-
taktować się z serwisem technicznym.
dźwignia demontażowa
Demontaż osłony
Zdjąć ruszty, nakrywki palników, dyfuzory i pokrę-
1.
tła.
Odkręcić śruby palników.
2.
W razie potrzeby umieścić dźwignię demontażową
3.
w oznaczonych miejscach i zwolnić przednie zaci-
ski.
→ Rys.
16
Ostrożnie zdemontować osłonę.
4.
Demontaż płytki drukowanej
Wskazówka: Płytka drukowana jest mocowana w
uchwycie za pomocą sworzni mocujących znajdują-
cych się po bokach oraz na środku. Ostrożnie naci-
snąć na sworznie mocujące, nie powodując ich
uszkodzenia. Jeśli jeden ze sworzni pęknie, koniecz-
na jest wymiana całego uchwytu.
24
UWAGA!
10006024
Nieprawidłowe obchodzenie się z urządzeniem może
spowodować uszkodzenie płytki drukowanej.
Z płytką drukowaną należy obchodzić się ostroż-
nie.
Stosować odpowiednie osłony lub trzymać płytkę
za krawędzie.
Nigdy nie dotykać powierzchni płytki drukowanej,
na której znajdują się elementy lub obszary prze-
wodzące.
Poluzować sworznie mocujące po jednej stronie.
1.
Zwolnić środkowe sworznie mocujące, naciskając
2.
palcami z obu stron.
Poluzować sworznie mocujące po drugiej stronie i
3.
wyjąć płytkę.
→ Rys.
Regulacja zaworów
Wymaganie: Górna część urządzenia i płytka druko-
wana są zdemontowane. → "Demontaż osłony",
Strona 24 → "Demontaż płytki drukowanej",
Strona 24
Zdjąć części cylindryczne i sprężyny z trzpienia za-
1.
woru.
Podczas ustawiania śrub obejściowych (M) należy
2.
postępować zgodnie z tabelą → Rys.
A: Dokręcić śruby obejściowe.
B: Śruby obejściowe i oprawa muszą znajdować
się w jednej płaszczyźnie.
→ Rys.
Wymiana dysz
Wymienić dysze za pomocą odpowiedniego klu-
cza i dokładnie dokręcić, aby zapewnić szczel-
ność.
→ Rys.
Należy zwrócić uwagę na to, aby nie oderwać dy-
szy przy jej wyciąganiu lub mocowaniu w palniku.
Ponowny montaż urządzenia
Ponownie zmontować elementy urządzenia w od-
wrotnej kolejności.
Kontrola działania
Sprawdzić, czy obrócenie pokrętła pomiędzy pozy-
1.
cją mocy maksymalnej a pozycją mocy minimalnej
nie powoduje zgaśnięcia palnika lub cofnięcia pło-
mienia.
Jeśli wypływ gazu z palnika nie jest prawidłowy
2.
sprawdzić w tabeli → Rys.
nie śruby obejściowej są prawidłowe.
483196
Udokumentowanie przestawienia na inny rodzaj
gazu
Umieścić naklejkę z informacją o nowym rodzaju
gazu w pobliżu tabliczki znamionowej.
Kalibracja układu elektronicznego
→ Rys.
Po ponownym montażu należy ponownie skalibro-
wać układ elektroniczny.
pt
Montagem segura
Respeite estas indicações de segurança quando
montar o aparelho.
¡ Leia atentamente este manual.
¡ As imagens apresentadas ao longo das instru-
ções servem apenas para orientação.
17
18
, → Rys.
, → Rys.
19
20
25
, → Rys.
, → Rys.
22
23
.
25
21
, czy dysza i położe-
24
