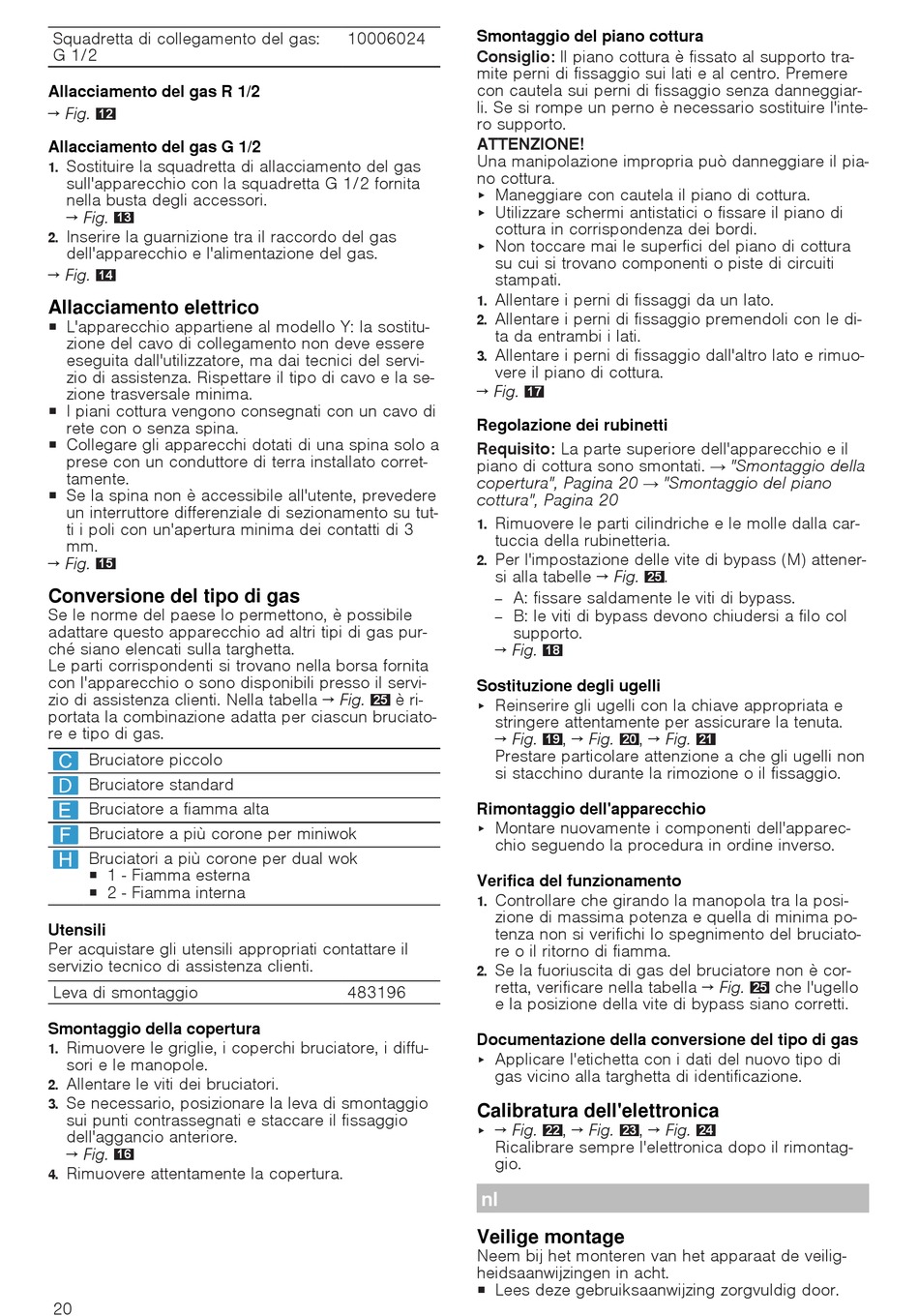

Squadretta di collegamento del gas:
G 1/2
Allacciamento del gas R 1/2
→ Fig.
12
Allacciamento del gas G 1/2
Sostituire la squadretta di allacciamento del gas
1.
sull'apparecchio con la squadretta G 1/2 fornita
nella busta degli accessori.
→ Fig.
13
Inserire la guarnizione tra il raccordo del gas
2.
dell'apparecchio e l'alimentazione del gas.
→ Fig.
14
Allacciamento elettrico
¡ L'apparecchio appartiene al modello Y: la sostitu-
zione del cavo di collegamento non deve essere
eseguita dall'utilizzatore, ma dai tecnici del servi-
zio di assistenza. Rispettare il tipo di cavo e la se-
zione trasversale minima.
¡ I piani cottura vengono consegnati con un cavo di
rete con o senza spina.
¡ Collegare gli apparecchi dotati di una spina solo a
prese con un conduttore di terra installato corret-
tamente.
¡ Se la spina non è accessibile all'utente, prevedere
un interruttore differenziale di sezionamento su tut-
ti i poli con un'apertura minima dei contatti di 3
mm.
→ Fig.
15
Conversione del tipo di gas
Se le norme del paese lo permettono, è possibile
adattare questo apparecchio ad altri tipi di gas pur-
ché siano elencati sulla targhetta.
Le parti corrispondenti si trovano nella borsa fornita
con l'apparecchio o sono disponibili presso il servi-
zio di assistenza clienti. Nella tabella → Fig.
portata la combinazione adatta per ciascun bruciato-
re e tipo di gas.
Bruciatore piccolo
Bruciatore standard
Bruciatore a fiamma alta
Bruciatore a più corone per miniwok
Bruciatori a più corone per dual wok
¡ 1 - Fiamma esterna
¡ 2 - Fiamma interna
Utensili
Per acquistare gli utensili appropriati contattare il
servizio tecnico di assistenza clienti.
Leva di smontaggio
Smontaggio della copertura
Rimuovere le griglie, i coperchi bruciatore, i diffu-
1.
sori e le manopole.
Allentare le viti dei bruciatori.
2.
Se necessario, posizionare la leva di smontaggio
3.
sui punti contrassegnati e staccare il fissaggio
dell'aggancio anteriore.
→ Fig.
16
Rimuovere attentamente la copertura.
4.
20
Smontaggio del piano cottura
10006024
Consiglio: Il piano cottura è fissato al supporto tra-
mite perni di fissaggio sui lati e al centro. Premere
con cautela sui perni di fissaggio senza danneggiar-
li. Se si rompe un perno è necessario sostituire l'inte-
ro supporto.
ATTENZIONE!
Una manipolazione impropria può danneggiare il pia-
no cottura.
Maneggiare con cautela il piano di cottura.
▶
Utilizzare schermi antistatici o fissare il piano di
▶
cottura in corrispondenza dei bordi.
Non toccare mai le superfici del piano di cottura
▶
su cui si trovano componenti o piste di circuiti
stampati.
Allentare i perni di fissaggi da un lato.
1.
Allentare i perni di fissaggio premendoli con le di-
2.
ta da entrambi i lati.
Allentare i perni di fissaggio dall'altro lato e rimuo-
3.
vere il piano di cottura.
→ Fig.
Regolazione dei rubinetti
Requisito: La parte superiore dell'apparecchio e il
piano di cottura sono smontati. → "Smontaggio della
copertura", Pagina 20 → "Smontaggio del piano
cottura", Pagina 20
Rimuovere le parti cilindriche e le molle dalla car-
1.
tuccia della rubinetteria.
Per l'impostazione delle vite di bypass (M) attener-
2.
si alla tabelle → Fig.
A: fissare saldamente le viti di bypass.
‒
B: le viti di bypass devono chiudersi a filo col
‒
supporto.
→ Fig.
Sostituzione degli ugelli
è ri-
25
Reinserire gli ugelli con la chiave appropriata e
▶
stringere attentamente per assicurare la tenuta.
→ Fig.
Prestare particolare attenzione a che gli ugelli non
si stacchino durante la rimozione o il fissaggio.
Rimontaggio dell'apparecchio
Montare nuovamente i componenti dell'apparec-
▶
chio seguendo la procedura in ordine inverso.
Verifica del funzionamento
Controllare che girando la manopola tra la posi-
1.
zione di massima potenza e quella di minima po-
tenza non si verifichi lo spegnimento del bruciato-
re o il ritorno di fiamma.
Se la fuoriuscita di gas del bruciatore non è cor-
2.
retta, verificare nella tabella → Fig.
483196
e la posizione della vite di bypass siano corretti.
Documentazione della conversione del tipo di gas
Applicare l'etichetta con i dati del nuovo tipo di
▶
gas vicino alla targhetta di identificazione.
Calibratura dell'elettronica
→ Fig.
▶
Ricalibrare sempre l'elettronica dopo il rimontag-
gio.
nl
Veilige montage
Neem bij het monteren van het apparaat de veilig-
heidsaanwijzingen in acht.
¡ Lees deze gebruiksaanwijzing zorgvuldig door.
17
.
25
18
, → Fig.
, → Fig.
19
20
21
, → Fig.
, → Fig.
22
23
24
che l'ugello
25
