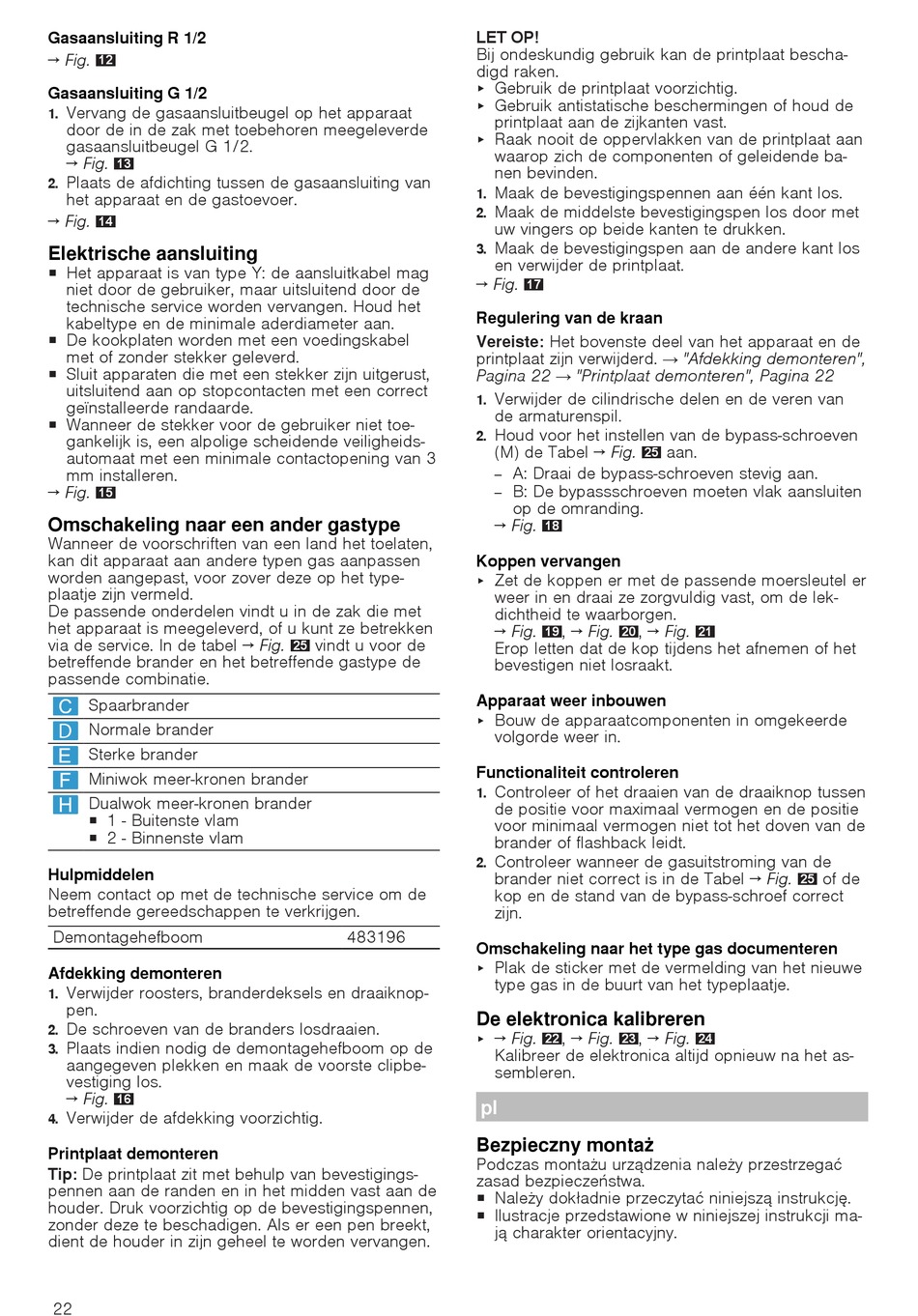

Gasaansluiting R 1/2
→ Fig.
12
Gasaansluiting G 1/2
Vervang de gasaansluitbeugel op het apparaat
1.
door de in de zak met toebehoren meegeleverde
gasaansluitbeugel G 1/2.
→ Fig.
13
Plaats de afdichting tussen de gasaansluiting van
2.
het apparaat en de gastoevoer.
→ Fig.
14
Elektrische aansluiting
¡ Het apparaat is van type Y: de aansluitkabel mag
niet door de gebruiker, maar uitsluitend door de
technische service worden vervangen. Houd het
kabeltype en de minimale aderdiameter aan.
¡ De kookplaten worden met een voedingskabel
met of zonder stekker geleverd.
¡ Sluit apparaten die met een stekker zijn uitgerust,
uitsluitend aan op stopcontacten met een correct
geïnstalleerde randaarde.
¡ Wanneer de stekker voor de gebruiker niet toe-
gankelijk is, een alpolige scheidende veiligheids-
automaat met een minimale contactopening van 3
mm installeren.
→ Fig.
15
Omschakeling naar een ander gastype
Wanneer de voorschriften van een land het toelaten,
kan dit apparaat aan andere typen gas aanpassen
worden aangepast, voor zover deze op het type-
plaatje zijn vermeld.
De passende onderdelen vindt u in de zak die met
het apparaat is meegeleverd, of u kunt ze betrekken
via de service. In de tabel → Fig.
betreffende brander en het betreffende gastype de
passende combinatie.
Spaarbrander
Normale brander
Sterke brander
Miniwok meer-kronen brander
Dualwok meer-kronen brander
¡ 1 - Buitenste vlam
¡ 2 - Binnenste vlam
Hulpmiddelen
Neem contact op met de technische service om de
betreffende gereedschappen te verkrijgen.
Demontagehefboom
Afdekking demonteren
Verwijder roosters, branderdeksels en draaiknop-
1.
pen.
De schroeven van de branders losdraaien.
2.
Plaats indien nodig de demontagehefboom op de
3.
aangegeven plekken en maak de voorste clipbe-
vestiging los.
→ Fig.
16
Verwijder de afdekking voorzichtig.
4.
Printplaat demonteren
Tip: De printplaat zit met behulp van bevestigings-
pennen aan de randen en in het midden vast aan de
houder. Druk voorzichtig op de bevestigingspennen,
zonder deze te beschadigen. Als er een pen breekt,
dient de houder in zijn geheel te worden vervangen.
22
vindt u voor de
25
483196
LET OP!
Bij ondeskundig gebruik kan de printplaat bescha-
digd raken.
Gebruik de printplaat voorzichtig.
▶
Gebruik antistatische beschermingen of houd de
▶
printplaat aan de zijkanten vast.
Raak nooit de oppervlakken van de printplaat aan
▶
waarop zich de componenten of geleidende ba-
nen bevinden.
Maak de bevestigingspennen aan één kant los.
1.
Maak de middelste bevestigingspen los door met
2.
uw vingers op beide kanten te drukken.
Maak de bevestigingspen aan de andere kant los
3.
en verwijder de printplaat.
→ Fig.
17
Regulering van de kraan
Vereiste: Het bovenste deel van het apparaat en de
printplaat zijn verwijderd. → "Afdekking demonteren",
Pagina 22 → "Printplaat demonteren", Pagina 22
Verwijder de cilindrische delen en de veren van
1.
de armaturenspil.
Houd voor het instellen van de bypass-schroeven
2.
(M) de Tabel → Fig.
25
A: Draai de bypass-schroeven stevig aan.
‒
B: De bypassschroeven moeten vlak aansluiten
‒
op de omranding.
→ Fig.
18
Koppen vervangen
Zet de koppen er met de passende moersleutel er
▶
weer in en draai ze zorgvuldig vast, om de lek-
dichtheid te waarborgen.
→ Fig. , → Fig. , → Fig.
19 20
Erop letten dat de kop tijdens het afnemen of het
bevestigen niet losraakt.
Apparaat weer inbouwen
Bouw de apparaatcomponenten in omgekeerde
▶
volgorde weer in.
Functionaliteit controleren
Controleer of het draaien van de draaiknop tussen
1.
de positie voor maximaal vermogen en de positie
voor minimaal vermogen niet tot het doven van de
brander of flashback leidt.
Controleer wanneer de gasuitstroming van de
2.
brander niet correct is in de Tabel → Fig.
kop en de stand van de bypass-schroef correct
zijn.
Omschakeling naar het type gas documenteren
Plak de sticker met de vermelding van het nieuwe
▶
type gas in de buurt van het typeplaatje.
De elektronica kalibreren
→ Fig. , → Fig. , → Fig.
▶ 22 23
Kalibreer de elektronica altijd opnieuw na het as-
sembleren.
