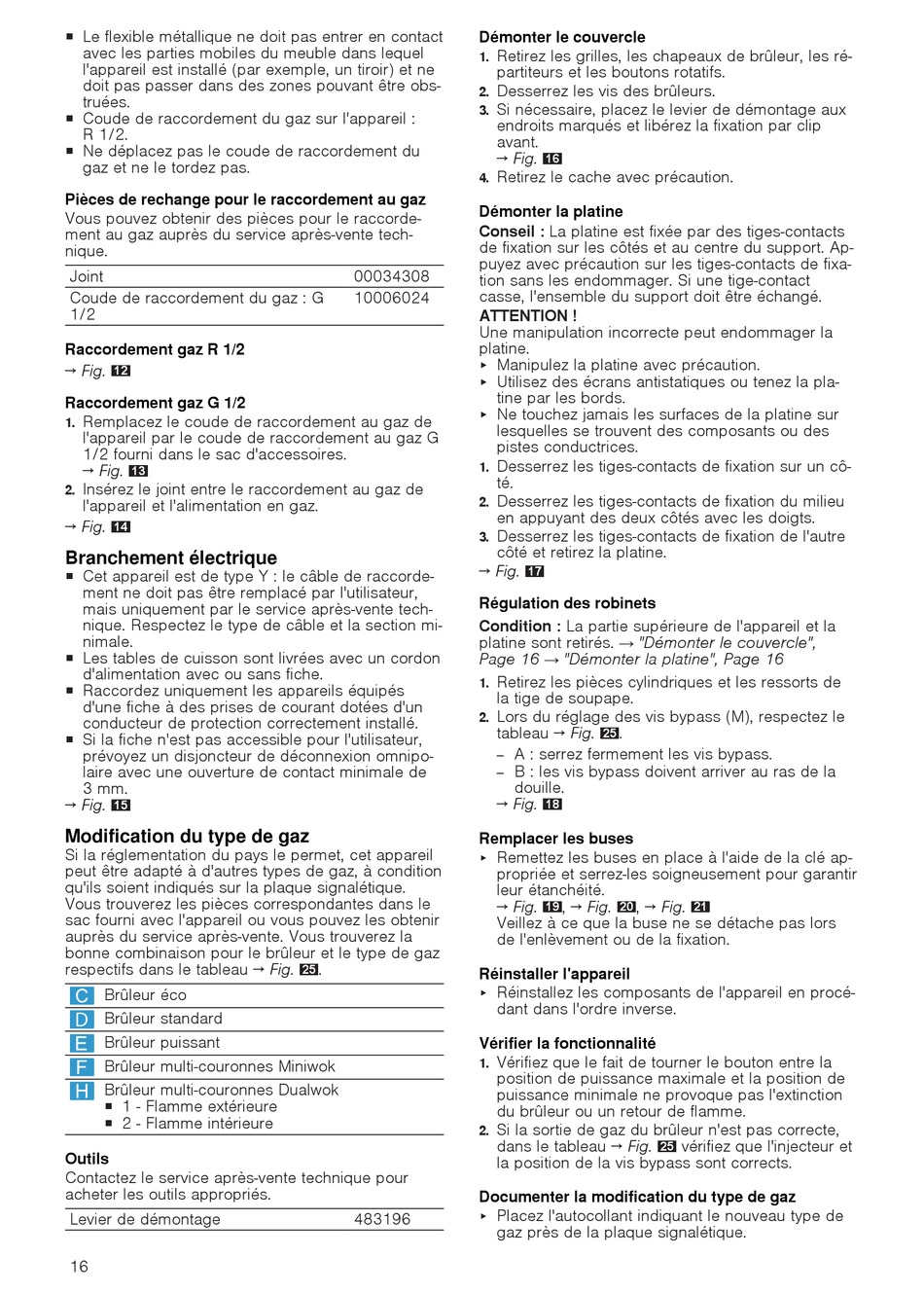

¡ Le flexible métallique ne doit pas entrer en contact
avec les parties mobiles du meuble dans lequel
l'appareil est installé (par exemple, un tiroir) et ne
doit pas passer dans des zones pouvant être obs-
truées.
¡ Coude de raccordement du gaz sur l'appareil :
R 1/2.
¡ Ne déplacez pas le coude de raccordement du
gaz et ne le tordez pas.
Pièces de rechange pour le raccordement au gaz
Vous pouvez obtenir des pièces pour le raccorde-
ment au gaz auprès du service après-vente tech-
nique.
Joint
Coude de raccordement du gaz : G
1/2
Raccordement gaz R 1/2
→ Fig.
12
Raccordement gaz G 1/2
Remplacez le coude de raccordement au gaz de
1.
l'appareil par le coude de raccordement au gaz G
1/2 fourni dans le sac d'accessoires.
→ Fig.
13
Insérez le joint entre le raccordement au gaz de
2.
l'appareil et l'alimentation en gaz.
→ Fig.
14
Branchement électrique
¡ Cet appareil est de type Y : le câble de raccorde-
ment ne doit pas être remplacé par l'utilisateur,
mais uniquement par le service après-vente tech-
nique. Respectez le type de câble et la section mi-
nimale.
¡ Les tables de cuisson sont livrées avec un cordon
d'alimentation avec ou sans fiche.
¡ Raccordez uniquement les appareils équipés
d'une fiche à des prises de courant dotées d'un
conducteur de protection correctement installé.
¡ Si la fiche n'est pas accessible pour l'utilisateur,
prévoyez un disjoncteur de déconnexion omnipo-
laire avec une ouverture de contact minimale de
3 mm.
→ Fig.
15
Modification du type de gaz
Si la réglementation du pays le permet, cet appareil
peut être adapté à d'autres types de gaz, à condition
qu'ils soient indiqués sur la plaque signalétique.
Vous trouverez les pièces correspondantes dans le
sac fourni avec l'appareil ou vous pouvez les obtenir
auprès du service après-vente. Vous trouverez la
bonne combinaison pour le brûleur et le type de gaz
respectifs dans le tableau → Fig.
Brûleur éco
Brûleur standard
Brûleur puissant
Brûleur multi-couronnes Miniwok
Brûleur multi-couronnes Dualwok
¡ 1 - Flamme extérieure
¡ 2 - Flamme intérieure
Outils
Contactez le service après-vente technique pour
acheter les outils appropriés.
Levier de démontage
16
00034308
10006024
.
25
483196
Démonter le couvercle
Retirez les grilles, les chapeaux de brûleur, les ré-
1.
partiteurs et les boutons rotatifs.
Desserrez les vis des brûleurs.
2.
Si nécessaire, placez le levier de démontage aux
3.
endroits marqués et libérez la fixation par clip
avant.
→ Fig.
16
Retirez le cache avec précaution.
4.
Démonter la platine
Conseil : La platine est fixée par des tiges-contacts
de fixation sur les côtés et au centre du support. Ap-
puyez avec précaution sur les tiges-contacts de fixa-
tion sans les endommager. Si une tige-contact
casse, l'ensemble du support doit être échangé.
ATTENTION !
Une manipulation incorrecte peut endommager la
platine.
Manipulez la platine avec précaution.
▶
Utilisez des écrans antistatiques ou tenez la pla-
▶
tine par les bords.
Ne touchez jamais les surfaces de la platine sur
▶
lesquelles se trouvent des composants ou des
pistes conductrices.
Desserrez les tiges-contacts de fixation sur un cô-
1.
té.
Desserrez les tiges-contacts de fixation du milieu
2.
en appuyant des deux côtés avec les doigts.
Desserrez les tiges-contacts de fixation de l'autre
3.
côté et retirez la platine.
→ Fig.
17
Régulation des robinets
Condition : La partie supérieure de l'appareil et la
platine sont retirés. → "Démonter le couvercle",
Page 16 → "Démonter la platine", Page 16
Retirez les pièces cylindriques et les ressorts de
1.
la tige de soupape.
Lors du réglage des vis bypass (M), respectez le
2.
tableau → Fig.
.
25
A : serrez fermement les vis bypass.
‒
B : les vis bypass doivent arriver au ras de la
‒
douille.
→ Fig.
18
Remplacer les buses
Remettez les buses en place à l'aide de la clé ap-
▶
propriée et serrez-les soigneusement pour garantir
leur étanchéité.
→ Fig.
, → Fig.
, → Fig.
19
20
Veillez à ce que la buse ne se détache pas lors
de l'enlèvement ou de la fixation.
Réinstaller l'appareil
Réinstallez les composants de l'appareil en procé-
▶
dant dans l'ordre inverse.
Vérifier la fonctionnalité
Vérifiez que le fait de tourner le bouton entre la
1.
position de puissance maximale et la position de
puissance minimale ne provoque pas l'extinction
du brûleur ou un retour de flamme.
Si la sortie de gaz du brûleur n'est pas correcte,
2.
dans le tableau → Fig.
la position de la vis bypass sont corrects.
Documenter la modification du type de gaz
Placez l'autocollant indiquant le nouveau type de
▶
gaz près de la plaque signalétique.
21
vérifiez que l'injecteur et
25
