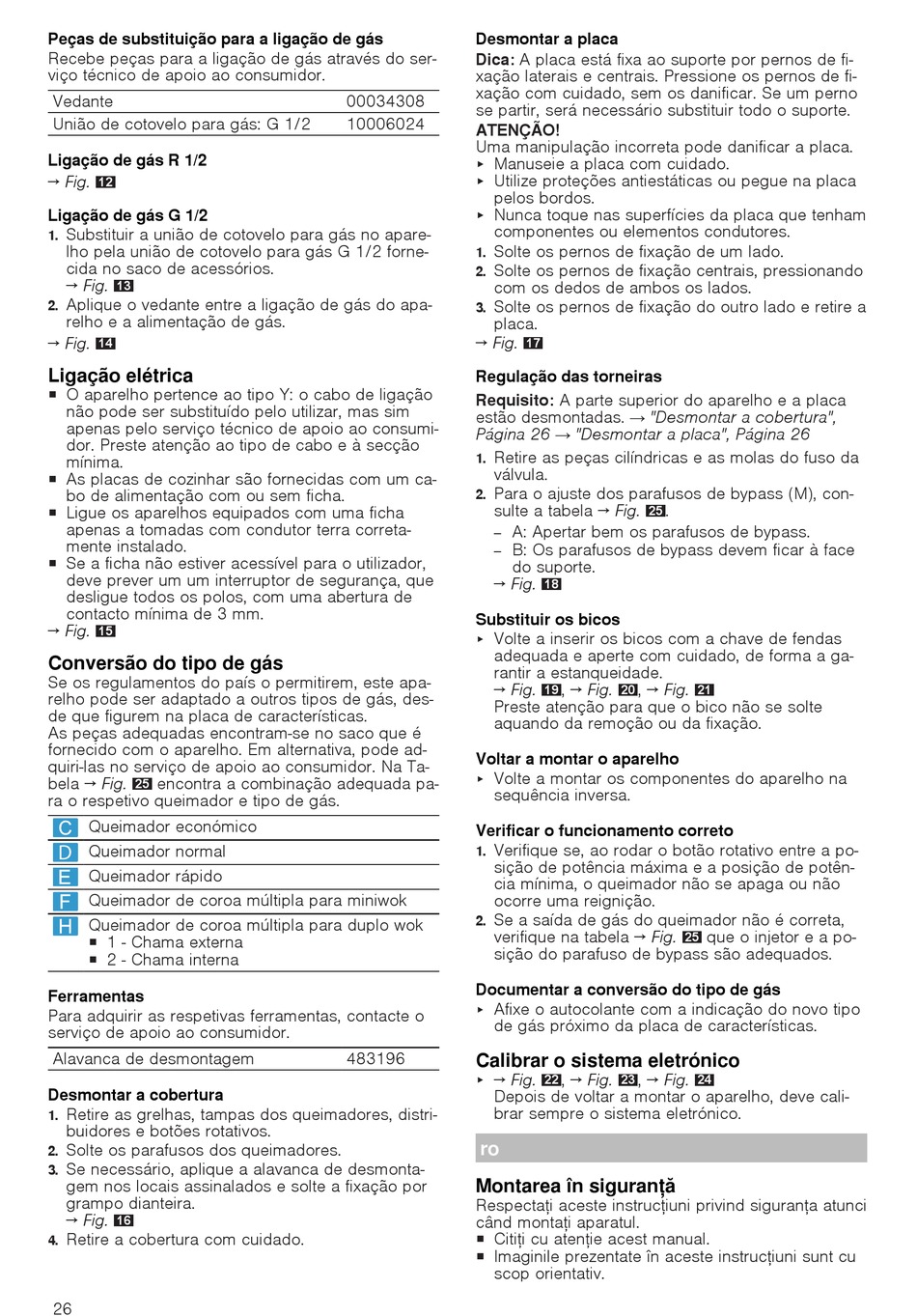

Peças de substituição para a ligação de gás
Recebe peças para a ligação de gás através do ser-
viço técnico de apoio ao consumidor.
Vedante
União de cotovelo para gás: G 1/2
Ligação de gás R 1/2
→ Fig.
12
Ligação de gás G 1/2
Substituir a união de cotovelo para gás no apare-
1.
lho pela união de cotovelo para gás G 1/2 forne-
cida no saco de acessórios.
→ Fig.
13
Aplique o vedante entre a ligação de gás do apa-
2.
relho e a alimentação de gás.
→ Fig.
14
Ligação elétrica
¡ O aparelho pertence ao tipo Y: o cabo de ligação
não pode ser substituído pelo utilizar, mas sim
apenas pelo serviço técnico de apoio ao consumi-
dor. Preste atenção ao tipo de cabo e à secção
mínima.
¡ As placas de cozinhar são fornecidas com um ca-
bo de alimentação com ou sem ficha.
¡ Ligue os aparelhos equipados com uma ficha
apenas a tomadas com condutor terra correta-
mente instalado.
¡ Se a ficha não estiver acessível para o utilizador,
deve prever um um interruptor de segurança, que
desligue todos os polos, com uma abertura de
contacto mínima de 3 mm.
→ Fig.
15
Conversão do tipo de gás
Se os regulamentos do país o permitirem, este apa-
relho pode ser adaptado a outros tipos de gás, des-
de que figurem na placa de características.
As peças adequadas encontram-se no saco que é
fornecido com o aparelho. Em alternativa, pode ad-
quiri-las no serviço de apoio ao consumidor. Na Ta-
bela → Fig.
encontra a combinação adequada pa-
25
ra o respetivo queimador e tipo de gás.
Queimador económico
Queimador normal
Queimador rápido
Queimador de coroa múltipla para miniwok
Queimador de coroa múltipla para duplo wok
¡ 1 - Chama externa
¡ 2 - Chama interna
Ferramentas
Para adquirir as respetivas ferramentas, contacte o
serviço de apoio ao consumidor.
Alavanca de desmontagem
Desmontar a cobertura
Retire as grelhas, tampas dos queimadores, distri-
1.
buidores e botões rotativos.
Solte os parafusos dos queimadores.
2.
Se necessário, aplique a alavanca de desmonta-
3.
gem nos locais assinalados e solte a fixação por
grampo dianteira.
→ Fig.
16
Retire a cobertura com cuidado.
4.
26
Desmontar a placa
Dica: A placa está fixa ao suporte por pernos de fi-
xação laterais e centrais. Pressione os pernos de fi-
xação com cuidado, sem os danificar. Se um perno
00034308
se partir, será necessário substituir todo o suporte.
10006024
ATENÇÃO!
Uma manipulação incorreta pode danificar a placa.
Manuseie a placa com cuidado.
▶
Utilize proteções antiestáticas ou pegue na placa
▶
pelos bordos.
Nunca toque nas superfícies da placa que tenham
▶
componentes ou elementos condutores.
Solte os pernos de fixação de um lado.
1.
Solte os pernos de fixação centrais, pressionando
2.
com os dedos de ambos os lados.
Solte os pernos de fixação do outro lado e retire a
3.
placa.
→ Fig.
Regulação das torneiras
Requisito: A parte superior do aparelho e a placa
estão desmontadas. → "Desmontar a cobertura",
Página 26 → "Desmontar a placa", Página 26
Retire as peças cilíndricas e as molas do fuso da
1.
válvula.
Para o ajuste dos parafusos de bypass (M), con-
2.
sulte a tabela → Fig.
A: Apertar bem os parafusos de bypass.
‒
B: Os parafusos de bypass devem ficar à face
‒
do suporte.
→ Fig.
Substituir os bicos
Volte a inserir os bicos com a chave de fendas
▶
adequada e aperte com cuidado, de forma a ga-
rantir a estanqueidade.
→ Fig.
Preste atenção para que o bico não se solte
aquando da remoção ou da fixação.
Voltar a montar o aparelho
Volte a montar os componentes do aparelho na
▶
sequência inversa.
Verificar o funcionamento correto
Verifique se, ao rodar o botão rotativo entre a po-
1.
sição de potência máxima e a posição de potên-
cia mínima, o queimador não se apaga ou não
ocorre uma reignição.
Se a saída de gás do queimador não é correta,
2.
verifique na tabela → Fig.
sição do parafuso de bypass são adequados.
Documentar a conversão do tipo de gás
Afixe o autocolante com a indicação do novo tipo
▶
de gás próximo da placa de características.
483196
Calibrar o sistema eletrónico
→ Fig.
▶
Depois de voltar a montar o aparelho, deve cali-
brar sempre o sistema eletrónico.
ro
