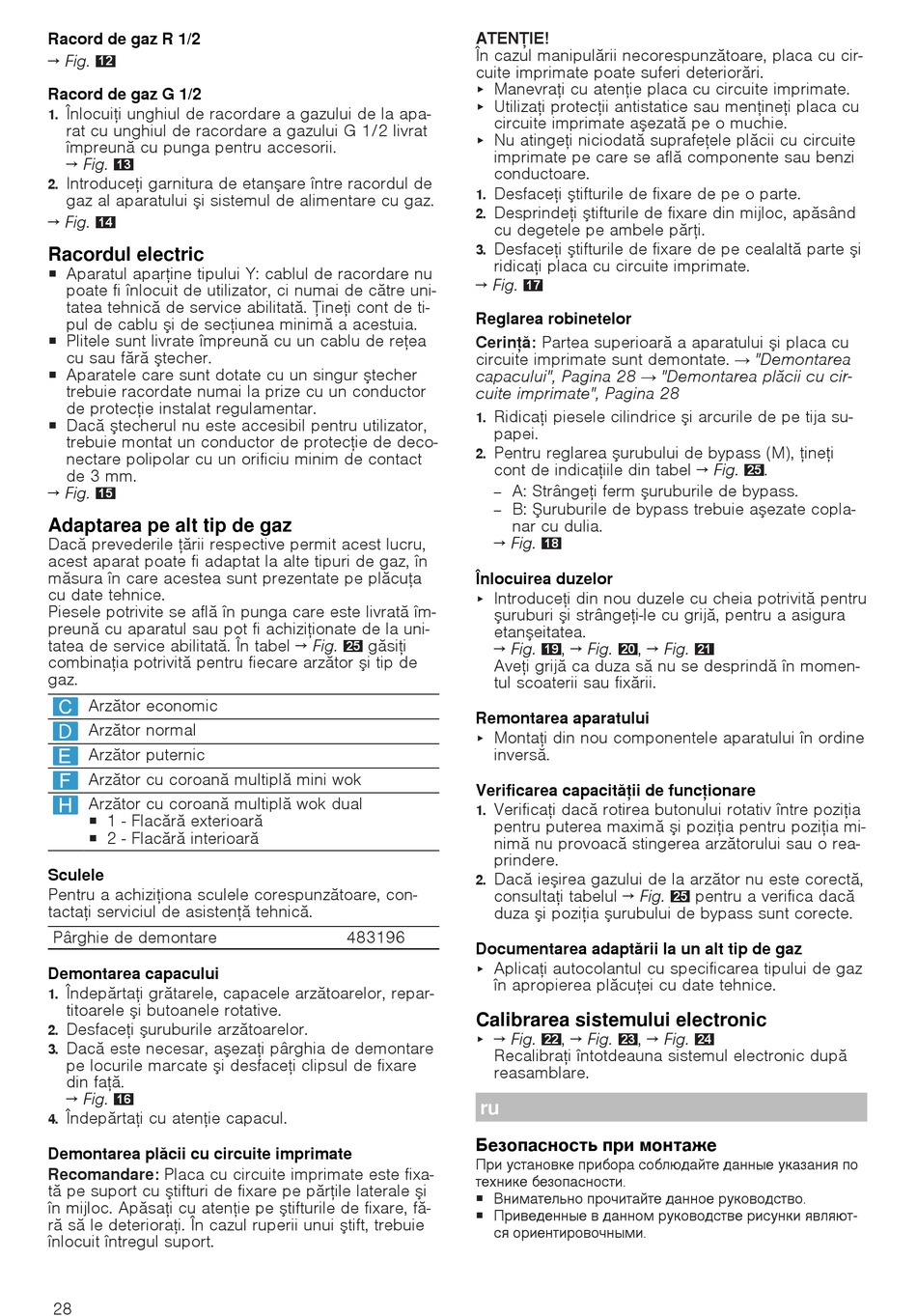

NEFF T26DA59N0 Montageanleitung Seite 28

Racord de gaz R 1/2
→ Fig.
12
Racord de gaz G 1/2
Înlocuiţi unghiul de racordare a gazului de la apa-
1.
rat cu unghiul de racordare a gazului G 1/2 livrat
împreună cu punga pentru accesorii.
→ Fig.
13
Introduceţi garnitura de etanşare între racordul de
2.
gaz al aparatului şi sistemul de alimentare cu gaz.
→ Fig.
14
Racordul electric
¡ Aparatul aparţine tipului Y: cablul de racordare nu
poate fi înlocuit de utilizator, ci numai de către uni-
tatea tehnică de service abilitată. Ţineţi cont de ti-
pul de cablu şi de secţiunea minimă a acestuia.
¡ Plitele sunt livrate împreună cu un cablu de reţea
cu sau fără ştecher.
¡ Aparatele care sunt dotate cu un singur ştecher
trebuie racordate numai la prize cu un conductor
de protecţie instalat regulamentar.
¡ Dacă ştecherul nu este accesibil pentru utilizator,
trebuie montat un conductor de protecţie de deco-
nectare polipolar cu un orificiu minim de contact
de 3 mm.
→ Fig.
15
Adaptarea pe alt tip de gaz
Dacă prevederile ţării respective permit acest lucru,
acest aparat poate fi adaptat la alte tipuri de gaz, în
măsura în care acestea sunt prezentate pe plăcuţa
cu date tehnice.
Piesele potrivite se află în punga care este livrată îm-
preună cu aparatul sau pot fi achiziţionate de la uni-
tatea de service abilitată. În tabel → Fig.
combinaţia potrivită pentru fiecare arzător şi tip de
gaz.
Arzător economic
Arzător normal
Arzător puternic
Arzător cu coroană multiplă mini wok
Arzător cu coroană multiplă wok dual
¡ 1 - Flacără exterioară
¡ 2 - Flacără interioară
Sculele
Pentru a achiziţiona sculele corespunzătoare, con-
tactaţi serviciul de asistenţă tehnică.
Pârghie de demontare
Demontarea capacului
Îndepărtaţi grătarele, capacele arzătoarelor, repar-
1.
titoarele şi butoanele rotative.
Desfaceţi şuruburile arzătoarelor.
2.
Dacă este necesar, aşezaţi pârghia de demontare
3.
pe locurile marcate şi desfaceţi clipsul de fixare
din faţă.
→ Fig.
16
Îndepărtaţi cu atenţie capacul.
4.
Demontarea plăcii cu circuite imprimate
Recomandare: Placa cu circuite imprimate este fixa-
tă pe suport cu ştifturi de fixare pe părţile laterale şi
în mijloc. Apăsaţi cu atenţie pe ştifturile de fixare, fă-
ră să le deterioraţi. În cazul ruperii unui ştift, trebuie
înlocuit întregul suport.
28
ATENŢIE!
În cazul manipulării necorespunzătoare, placa cu cir-
cuite imprimate poate suferi deteriorări.
Manevraţi cu atenţie placa cu circuite imprimate.
▶
Utilizaţi protecţii antistatice sau menţineţi placa cu
▶
circuite imprimate aşezată pe o muchie.
Nu atingeţi niciodată suprafeţele plăcii cu circuite
▶
imprimate pe care se află componente sau benzi
conductoare.
Desfaceţi ştifturile de fixare de pe o parte.
1.
Desprindeţi ştifturile de fixare din mijloc, apăsând
2.
cu degetele pe ambele părţi.
Desfaceţi ştifturile de fixare de pe cealaltă parte şi
3.
ridicaţi placa cu circuite imprimate.
→ Fig.
Reglarea robinetelor
Cerinţă: Partea superioară a aparatului şi placa cu
circuite imprimate sunt demontate. → "Demontarea
capacului", Pagina 28 → "Demontarea plăcii cu cir-
cuite imprimate", Pagina 28
Ridicaţi piesele cilindrice şi arcurile de pe tija su-
1.
papei.
Pentru reglarea şurubului de bypass (M), ţineţi
2.
cont de indicaţiile din tabel → Fig.
A: Strângeţi ferm şuruburile de bypass.
‒
B: Şuruburile de bypass trebuie aşezate copla-
‒
nar cu dulia.
→ Fig.
Înlocuirea duzelor
Introduceţi din nou duzele cu cheia potrivită pentru
▶
şuruburi şi strângeţi-le cu grijă, pentru a asigura
etanşeitatea.
găsiţi
25 → Fig.
Aveţi grijă ca duza să nu se desprindă în momen-
tul scoaterii sau fixării.
Remontarea aparatului
Montaţi din nou componentele aparatului în ordine
▶
inversă.
Verificarea capacităţii de funcţionare
Verificaţi dacă rotirea butonului rotativ între poziţia
1.
pentru puterea maximă şi poziţia pentru poziţia mi-
nimă nu provoacă stingerea arzătorului sau o rea-
prindere.
Dacă ieşirea gazului de la arzător nu este corectă,
2.
consultaţi tabelul → Fig.
duza şi poziţia şurubului de bypass sunt corecte.
483196
Documentarea adaptării la un alt tip de gaz
Aplicaţi autocolantul cu specificarea tipului de gaz
▶
în apropierea plăcuţei cu date tehnice.
Calibrarea sistemului electronic
→ Fig.
▶
Recalibraţi întotdeauna sistemul electronic după
reasamblare.
ru
Безопасность при монтаже
При установке прибора соблюдайте данные указания по
технике безопасности.
¡ Внимательно прочитайте данное руководство.
¡ Приведенные в данном руководстве рисунки являют-
ся ориентировочными.
