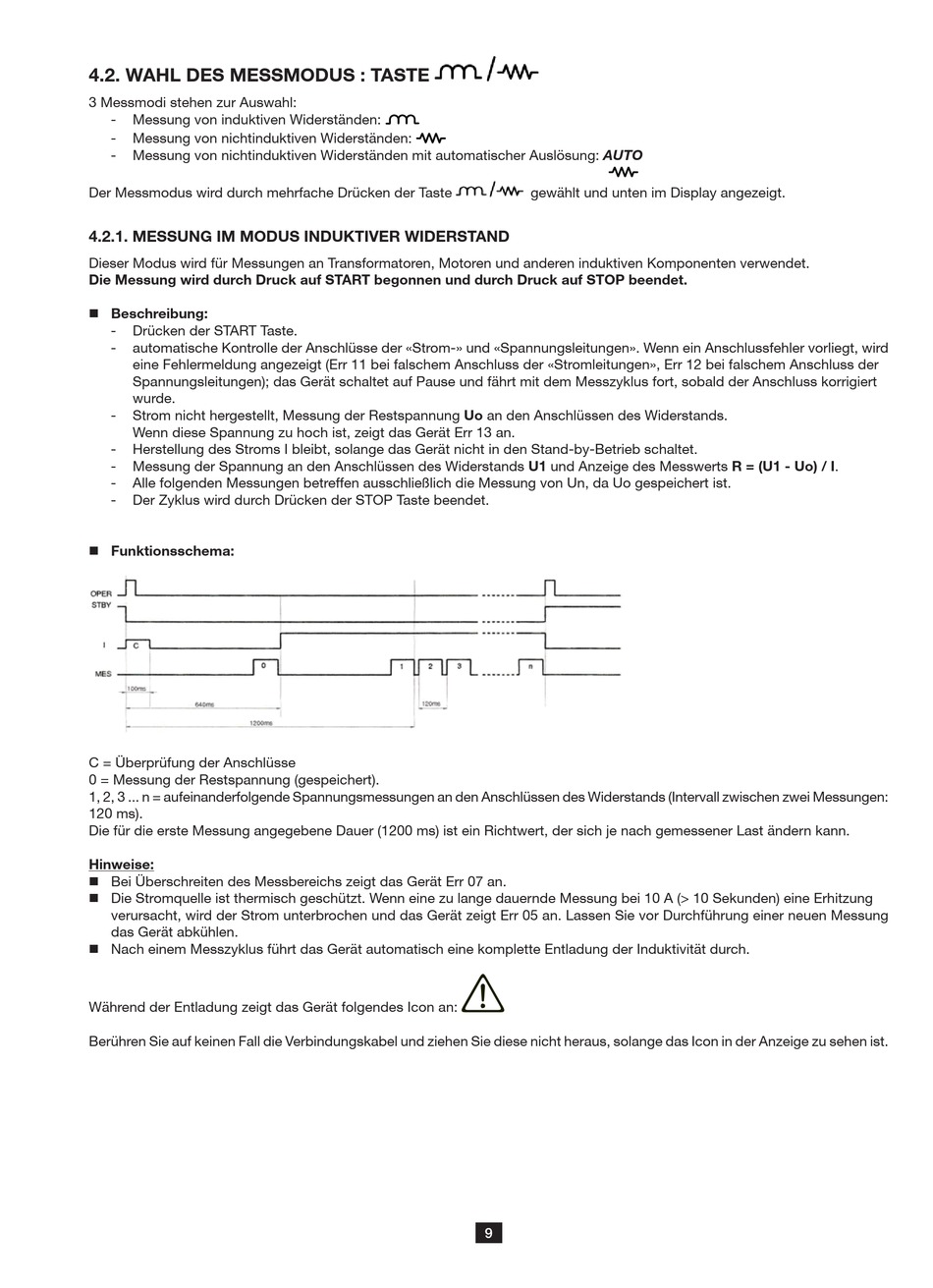

4.2. WAHL DES MESSMODUS : TASTE
3 Messmodi stehen zur Auswahl:
-
Messung von induktiven Widerständen:
-
Messung von nichtinduktiven Widerständen:
-
Messung von nichtinduktiven Widerständen mit automatischer Auslösung: AUTO
Der Messmodus wird durch mehrfache Drücken der Taste
4.2.1. MESSUNG IM MODUS INDUKTIVER WIDERSTAND
Dieser Modus wird für Messungen an Transformatoren, Motoren und anderen induktiven Komponenten verwendet.
Die Messung wird durch Druck auf START begonnen und durch Druck auf STOP beendet.
Beschreibung:
-
Drücken der START Taste.
-
automatische Kontrolle der Anschlüsse der «Strom-» und «Spannungsleitungen». Wenn ein Anschlussfehler vorliegt, wird
eine Fehlermeldung angezeigt (Err 11 bei falschem Anschluss der «Stromleitungen», Err 12 bei falschem Anschluss der
Spannungsleitungen); das Gerät schaltet auf Pause und fährt mit dem Messzyklus fort, sobald der Anschluss korrigiert
wurde.
-
Strom nicht hergestellt, Messung der Restspannung Uo an den Anschlüssen des Widerstands.
Wenn diese Spannung zu hoch ist, zeigt das Gerät Err 13 an.
-
Herstellung des Stroms I bleibt, solange das Gerät nicht in den Stand-by-Betrieb schaltet.
-
Messung der Spannung an den Anschlüssen des Widerstands U1 und Anzeige des Messwerts R = (U1 - Uo) / I.
-
Alle folgenden Messungen betreffen ausschließlich die Messung von Un, da Uo gespeichert ist.
-
Der Zyklus wird durch Drücken der STOP Taste beendet.
Funktionsschema:
C = Überprüfung der Anschlüsse
0 = Messung der Restspannung (gespeichert).
1, 2, 3 ... n = aufeinanderfolgende Spannungsmessungen an den Anschlüssen des Widerstands (Intervall zwischen zwei Messungen:
120 ms).
Die für die erste Messung angegebene Dauer (1200 ms) ist ein Richtwert, der sich je nach gemessener Last ändern kann.
Hinweise:
Bei Überschreiten des Messbereichs zeigt das Gerät Err 07 an.
Die Stromquelle ist thermisch geschützt. Wenn eine zu lange dauernde Messung bei 10 A (> 10 Sekunden) eine Erhitzung
verursacht, wird der Strom unterbrochen und das Gerät zeigt Err 05 an. Lassen Sie vor Durchführung einer neuen Messung
das Gerät abkühlen.
Nach einem Messzyklus führt das Gerät automatisch eine komplette Entladung der Induktivität durch.
Während der Entladung zeigt das Gerät folgendes Icon an:
Berühren Sie auf keinen Fall die Verbindungskabel und ziehen Sie diese nicht heraus, solange das Icon in der Anzeige zu sehen ist.
gewählt und unten im Display angezeigt.
9
