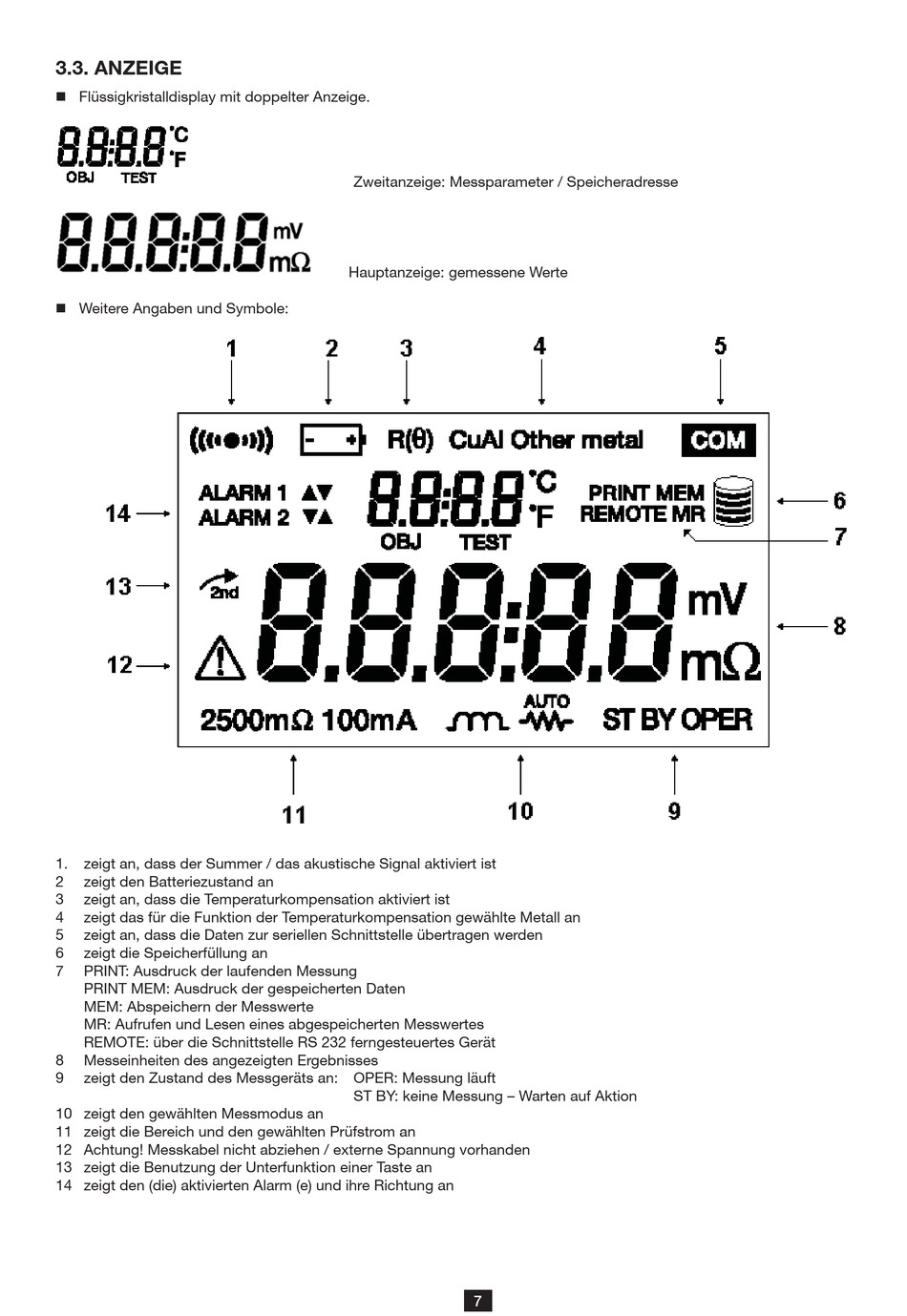

3.3. ANZEIGE
Flüssigkristalldisplay mit doppelter Anzeige.
Weitere Angaben und Symbole:
1.
zeigt an, dass der Summer / das akustische Signal aktiviert ist
2
zeigt den Batteriezustand an
3
zeigt an, dass die Temperaturkompensation aktiviert ist
4
zeigt das für die Funktion der Temperaturkompensation gewählte Metall an
5
zeigt an, dass die Daten zur seriellen Schnittstelle übertragen werden
6
zeigt die Speicherfüllung an
7
PRINT: Ausdruck der laufenden Messung
PRINT MEM: Ausdruck der gespeicherten Daten
MEM: Abspeichern der Messwerte
MR: Aufrufen und Lesen eines abgespeicherten Messwertes
REMOTE: über die Schnittstelle RS 232 ferngesteuertes Gerät
8
Messeinheiten des angezeigten Ergebnisses
9
zeigt den Zustand des Messgeräts an: OPER: Messung läuft
10 zeigt den gewählten Messmodus an
11 zeigt die Bereich und den gewählten Prüfstrom an
12 Achtung! Messkabel nicht abziehen / externe Spannung vorhanden
13 zeigt die Benutzung der Unterfunktion einer Taste an
14 zeigt den (die) aktivierten Alarm (e) und ihre Richtung an
Zweitanzeige: Messparameter / Speicheradresse
Hauptanzeige: gemessene Werte
ST BY: keine Messung – Warten auf Aktion
