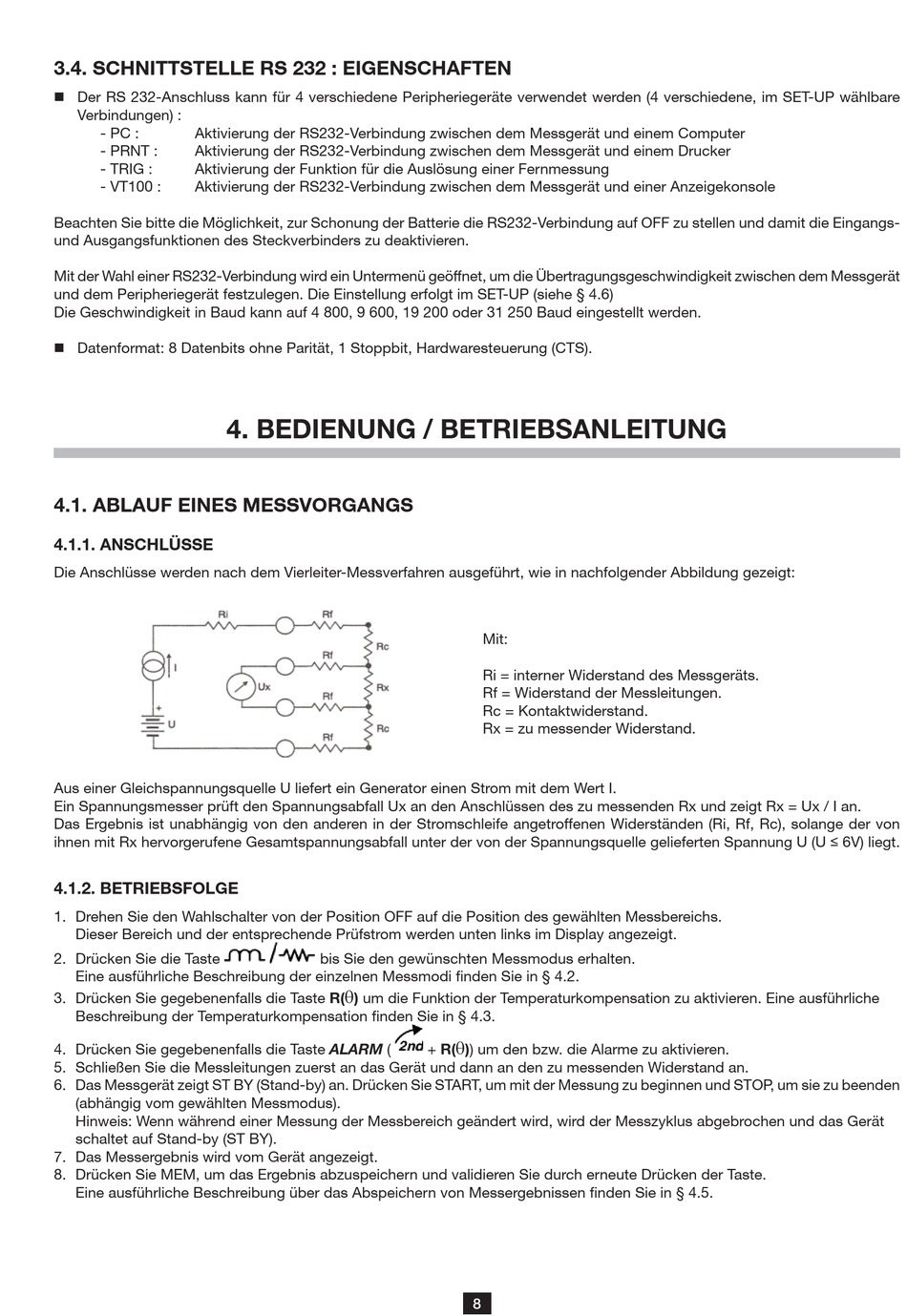

3.4. SCHNITTSTELLE RS 232 : EIGENSCHAFTEN
Der RS 232-Anschluss kann für 4 verschiedene Peripheriegeräte verwendet werden (4 verschiedene, im SET-UP wählbare
Verbindungen) :
- PC :
Aktivierung der RS232-Verbindung zwischen dem Messgerät und einem Computer
- PRNT :
Aktivierung der RS232-Verbindung zwischen dem Messgerät und einem Drucker
- TRIG :
Aktivierung der Funktion für die Auslösung einer Fernmessung
- VT100 :
Aktivierung der RS232-Verbindung zwischen dem Messgerät und einer Anzeigekonsole
Beachten Sie bitte die Möglichkeit, zur Schonung der Batterie die RS232-Verbindung auf OFF zu stellen und damit die Eingangs-
und Ausgangsfunktionen des Steckverbinders zu deaktivieren.
Mit der Wahl einer RS232-Verbindung wird ein Untermenü geöffnet, um die Übertragungsgeschwindigkeit zwischen dem Messgerät
und dem Peripheriegerät festzulegen. Die Einstellung erfolgt im SET-UP (siehe § 4.6)
Die Geschwindigkeit in Baud kann auf 4 800, 9 600, 19 200 oder 31 250 Baud eingestellt werden.
Datenformat: 8 Datenbits ohne Parität, 1 Stoppbit, Hardwaresteuerung (CTS).
4.1. ABLAUF EINES MESSVORGANGS
4.1.1. ANSCHLÜSSE
Die Anschlüsse werden nach dem Vierleiter-Messverfahren ausgeführt, wie in nachfolgender Abbildung gezeigt:
Aus einer Gleichspannungsquelle U liefert ein Generator einen Strom mit dem Wert I.
Ein Spannungsmesser prüft den Spannungsabfall Ux an den Anschlüssen des zu messenden Rx und zeigt Rx = Ux / I an.
Das Ergebnis ist unabhängig von den anderen in der Stromschleife angetroffenen Widerständen (Ri, Rf, Rc), solange der von
ihnen mit Rx hervorgerufene Gesamtspannungsabfall unter der von der Spannungsquelle gelieferten Spannung U (U ≤ 6V) liegt.
4.1.2. BETRIEBSFOLGE
1. Drehen Sie den Wahlschalter von der Position OFF auf die Position des gewählten Messbereichs.
Dieser Bereich und der entsprechende Prüfstrom werden unten links im Display angezeigt.
2. Drücken Sie die Taste
Eine ausführliche Beschreibung der einzelnen Messmodi fi nden Sie in § 4.2.
3. Drücken Sie gegebenenfalls die Taste R(
Beschreibung der Temperaturkompensation fi nden Sie in § 4.3.
4. Drücken Sie gegebenenfalls die Taste ALARM (
5. Schließen Sie die Messleitungen zuerst an das Gerät und dann an den zu messenden Widerstand an.
6. Das Messgerät zeigt ST BY (Stand-by) an. Drücken Sie START, um mit der Messung zu beginnen und STOP, um sie zu beenden
(abhängig vom gewählten Messmodus).
Hinweis: Wenn während einer Messung der Messbereich geändert wird, wird der Messzyklus abgebrochen und das Gerät
schaltet auf Stand-by (ST BY).
7. Das Messergebnis wird vom Gerät angezeigt.
8. Drücken Sie MEM, um das Ergebnis abzuspeichern und validieren Sie durch erneute Drücken der Taste.
Eine ausführliche Beschreibung über das Abspeichern von Messergebnissen fi nden Sie in § 4.5.
4. BEDIENUNG / BETRIEBSANLEITUNG
bis Sie den gewünschten Messmodus erhalten.
) um die Funktion der Temperaturkompensation zu aktivieren. Eine ausführliche
Mit:
Ri = interner Widerstand des Messgeräts.
Rf = Widerstand der Messleitungen.
Rc = Kontaktwiderstand.
Rx = zu messender Widerstand.
+ R(
)) um den bzw. die Alarme zu aktivieren.
