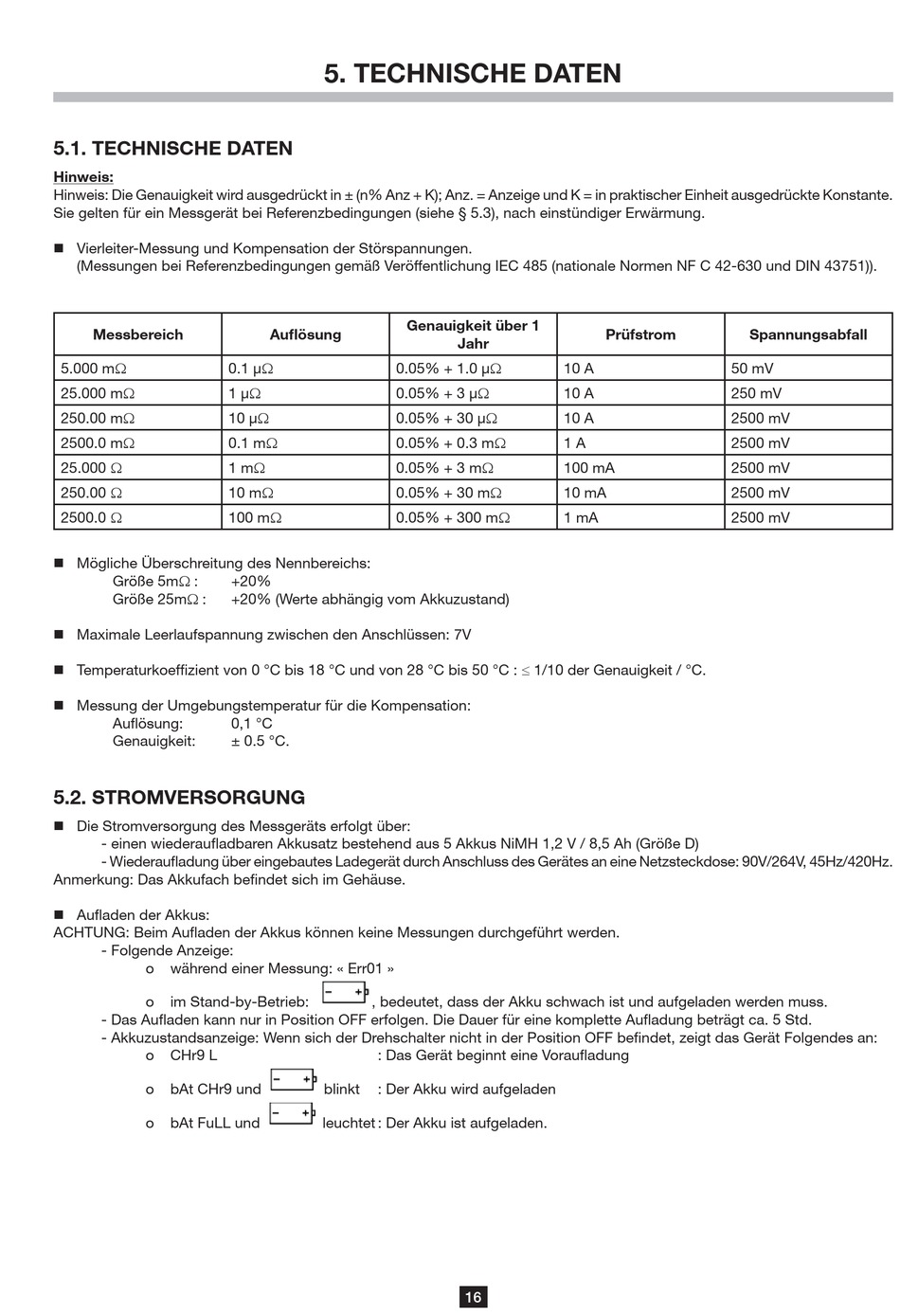

5.1. TECHNISCHE DATEN
Hinweis:
Hinweis: Die Genauigkeit wird ausgedrückt in ± (n% Anz + K); Anz. = Anzeige und K = in praktischer Einheit ausgedrückte Konstante.
Sie gelten für ein Messgerät bei Referenzbedingungen (siehe § 5.3), nach einstündiger Erwärmung.
Vierleiter-Messung und Kompensation der Störspannungen.
(Messungen bei Referenzbedingungen gemäß Veröffentlichung IEC 485 (nationale Normen NF C 42-630 und DIN 43751)).
Messbereich
5.000 m
25.000 m
250.00 m
2500.0 m
25.000
250.00
2500.0
Mögliche Überschreitung des Nennbereichs:
Größe 5m :
Größe 25m :
Maximale Leerlaufspannung zwischen den Anschlüssen: 7V
Temperaturkoeffi zient von 0 °C bis 18 °C und von 28 °C bis 50 °C : 1/10 der Genauigkeit / °C.
Messung der Umgebungstemperatur für die Kompensation:
Aufl ösung:
Genauigkeit:
5.2. STROMVERSORGUNG
Die Stromversorgung des Messgeräts erfolgt über:
- einen wiederaufl adbaren Akkusatz bestehend aus 5 Akkus NiMH 1,2 V / 8,5 Ah (Größe D)
- Wiederaufl adung über eingebautes Ladegerät durch Anschluss des Gerätes an eine Netzsteckdose: 90V/264V, 45Hz/420Hz.
Anmerkung: Das Akkufach befi ndet sich im Gehäuse.
Aufl aden der Akkus:
ACHTUNG: Beim Aufl aden der Akkus können keine Messungen durchgeführt werden.
- Folgende Anzeige:
o
während einer Messung: « Err01 »
o
im Stand-by-Betrieb:
- Das Aufl aden kann nur in Position OFF erfolgen. Die Dauer für eine komplette Aufl adung beträgt ca. 5 Std.
- Akkuzustandsanzeige: Wenn sich der Drehschalter nicht in der Position OFF befi ndet, zeigt das Gerät Folgendes an:
o
CHr9 L
o
bAt CHr9 und
o
bAt FuLL und
5. TECHNISCHE DATEN
Aufl ösung
0.1 µ
0.05% + 1.0 µ
1 µ
0.05% + 3 µ
10 µ
0.05% + 30 µ
0.1 m
0.05% + 0.3 m
1 m
0.05% + 3 m
10 m
0.05% + 30 m
100 m
0.05% + 300 m
+20%
+20% (Werte abhängig vom Akkuzustand)
0,1 °C
± 0.5 °C.
, bedeutet, dass der Akku schwach ist und aufgeladen werden muss.
: Das Gerät beginnt eine Voraufl adung
blinkt
: Der Akku wird aufgeladen
leuchtet : Der Akku ist aufgeladen.
Genauigkeit über 1
Jahr
10 A
10 A
10 A
1 A
100 mA
10 mA
1 mA
16
Prüfstrom
Spannungsabfall
50 mV
250 mV
2500 mV
2500 mV
2500 mV
2500 mV
2500 mV
