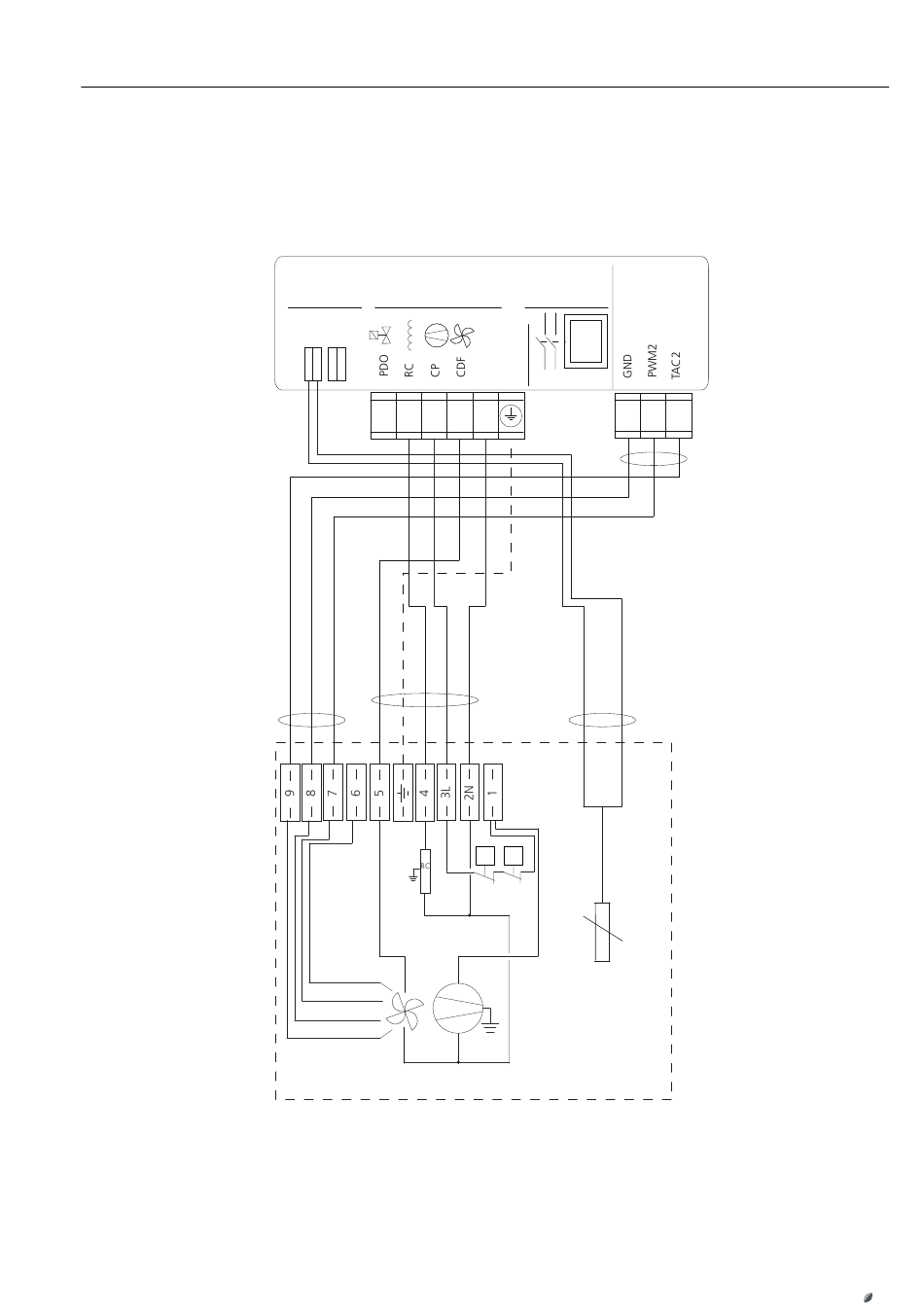

9. Schaltplan

SPC 30-48EVX
3 x 1²
Inneneinheit
Verflüssiger
Temp. -fühler Verflüssiger
COND
10 1 2 3
max. 20 m
5 x 1,5²
rot
10 V
gelb
0-10 V
blau
GND
TAC weiss
Außeneinheit
Stromversorgung
EC Motor-
230V - 50Hz
steuerung
0
3 x 0,5mm²
1
N
N L
3 4
4
2 x 0,5²
max. 20 m
H P L P
5
3 x 1²
13
