1
10
9

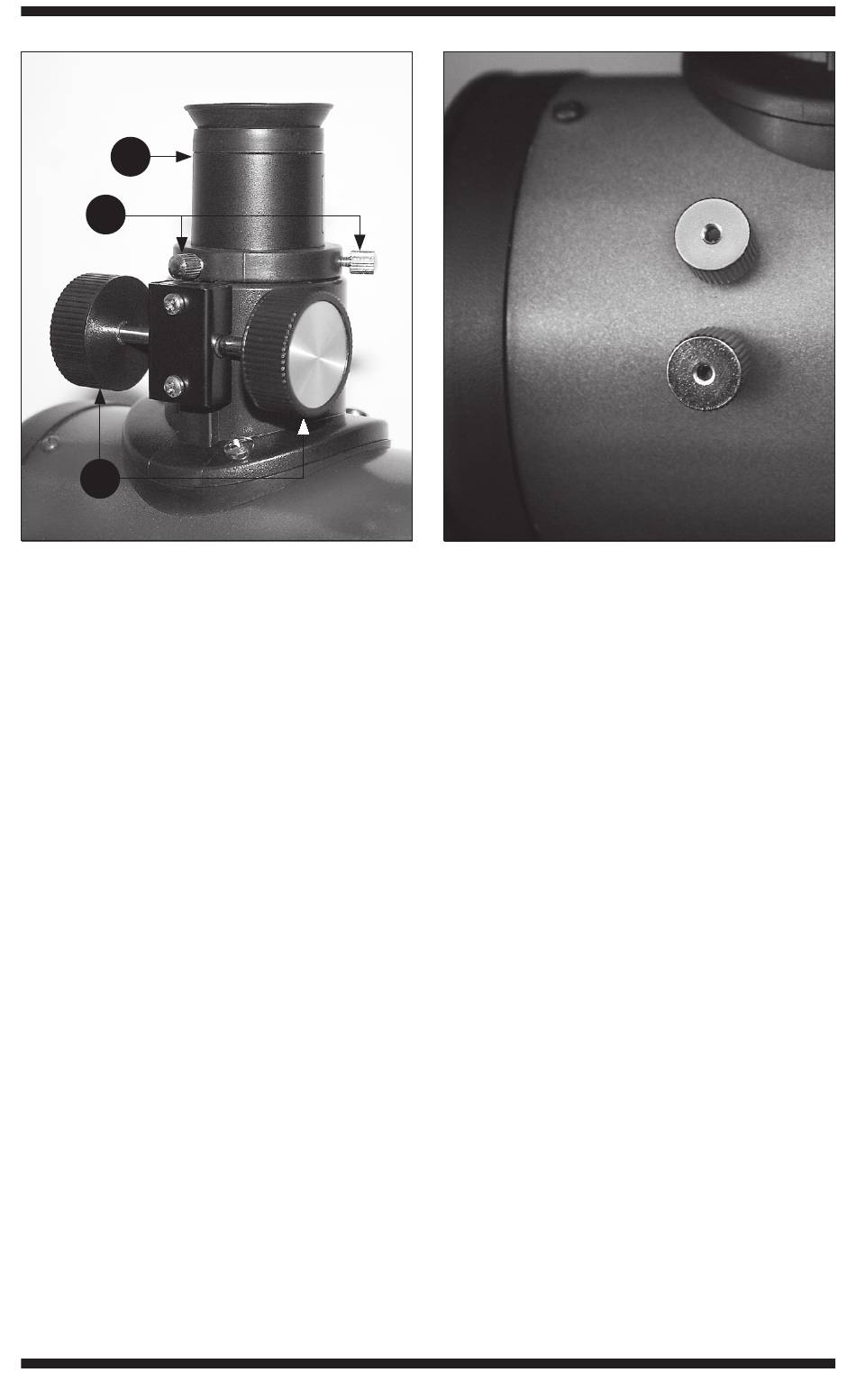

Abbildung 2:
Fokussierers
Montage
Die Montage Ihres FunScope-Teleskops ist sehr einfach. Nehmen Sie das Teleskop
zunächst vorsichtig aus der Verpackung. Ihr FunScope-Teleskop wird bereits vor-
montiert geliefert. Sie müssen nur noch die optischen Zubehörteile installieren.
Diese befinden sich in einer separaten Schachtel in der Verpackung des Teleskops.
Bitte bewahren Sie die Originalverpackung auf. Sie schützt das FunScope-Teleskop
während des Transports sowie in dem unwahrscheinlichen Fall, dass Sie es zur
Reparatur einschicken müssen.
Teileliste
1 Reflexvisier (2)
1 Okular, 20 mm (1)
1 Okular, 10 mm (11)
Wir empfehlen, das Verpackungsmaterial auch nach dem Auspacken des Teleskops
aufzubewahren. Es kann in dem unwahrscheinlichen Fall wiederverwendet werden,
dass das Produkt einmal eingesendet werden muss, und schützt das Teleskop
während des Versands.
Befestigen des Reflexvisiers
Entfernen Sie die beiden Metall-Rändelmuttern am Optikrohr (Abbildung 3). Richten
Sie die Halterung des Reflexvisiers (2) so am Optikrohr aus, dass die Bohrungen
in der Halterung über den beiden Schrauben am Optikrohr liegen. Das EZ Finder
II-Reflexvisier sollte wie in Abbildung 1 gezeigt ausgerichtet sein. Drehen Sie die
Rändelmuttern wieder auf die Schrauben, um das Reflexvisier zu fixieren.
4
Detailansicht des
Abbildung 3:
zum Befestigen der Halterung für das
Reflexvisier
Rändelmuttern
