Übergang zwischen HSR und PRP (redundant)
Bild 3-3
Die Geräte der Produktlinie SCALANCE X-200RNA ermöglichen auch eine Kopplung mit
einem PRP-Netz. Diese Kopplung ist, wie in der Norm IEC62439-3 beschrieben, redundant
ausgelegt. Es werden zwei SCALANCE X-200RNA benötigt. Ein Gerät ist mit dem PRP-Netz
LAN A, das andere mit LAN B verbunden.
Bei Ausfall einer Übergangsstelle ist immer noch die komplette Kommunikation gewährleistet.
SCALANCE X-200RNA
Betriebsanleitung, 10/2016, C79000-G8900-C342-04

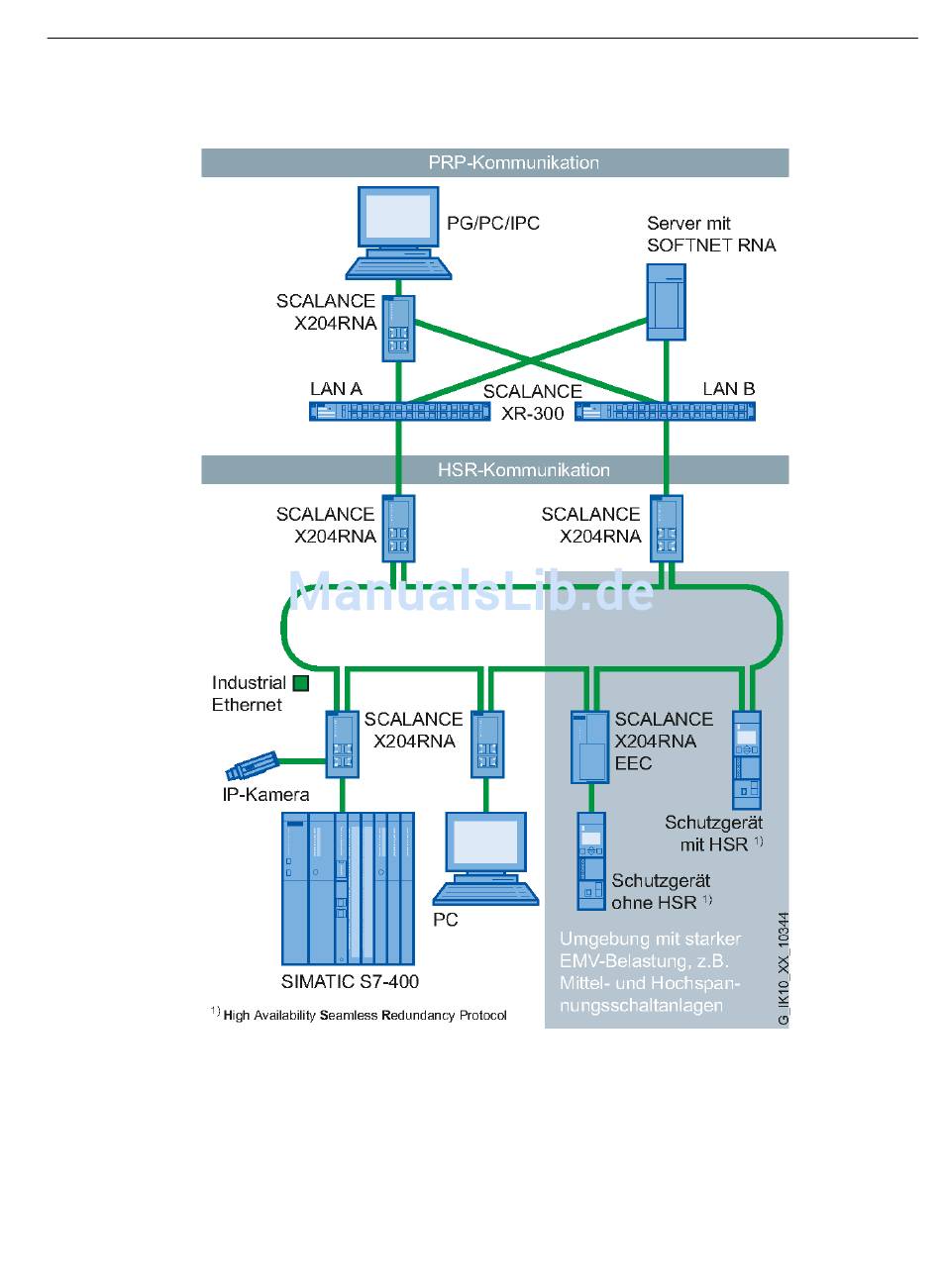

Prinzipbild der redundanten HSR-PRP-Kopplung
Netztopologien und Redundanz
