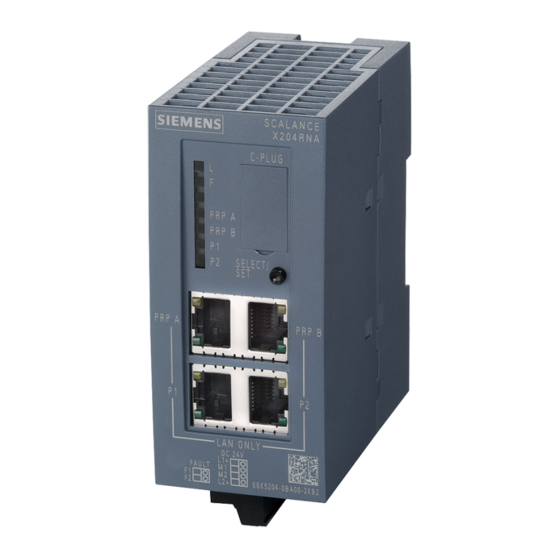

Siemens SIMATIC NET SCALANCE X204RNA Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Switch
  5. SIMATIC NET SCALANCE X204RNA
  6. Betriebsanleitung

Siemens SIMATIC NET SCALANCE X204RNA Betriebsanleitung

Industrial ethernet switches scalance x-200rna serie
Vorschau ausblenden Andere Handbücher für SIMATIC NET SCALANCE X204RNA:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SIMATIC NET
Industrial Ethernet Switches
SCALANCE X-200RNA
Betriebsanleitung
10/2016
C79000-G8900-C342-04
Einleitung
Sicherheitshinweise
Netztopologien und
Redundanz
Produktbeschreibungen
Montage
Anschließen
Funktionsbeschreibung und
Konfiguration über Web
Based Management
Zulassungen und
Kennzeichnungen
Technische Daten
Zubehör und kompatible
Geräte
Maßzeichnungen
1
2
3
4
5
6
7
8
9
10
11

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC NET SCALANCE X204RNA

Inhaltszusammenfassung für Siemens SIMATIC NET SCALANCE X204RNA

  • Seite 1 Einleitung Sicherheitshinweise Netztopologien und Redundanz SIMATIC NET Produktbeschreibungen Industrial Ethernet Switches SCALANCE X-200RNA Montage Anschließen Betriebsanleitung Funktionsbeschreibung und Konfiguration über Web Based Management Zulassungen und Kennzeichnungen Technische Daten Zubehör und kompatible Geräte Maßzeichnungen 10/2016 C79000-G8900-C342-04...
  • Seite 2 Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung..............................7 Sicherheitshinweise............................13 Netztopologien und Redundanz.........................17 PRP............................17 HSR............................20 HSR-PRP-Kopplung.......................25 3.3.1 Kopplung von zwei HSR-Ringen über ein PRP-Netzwerk.............25 3.3.2 Kopplung von zwei PRP-Netzwerken über einen HSR-Ring..........27 Produktbeschreibungen..........................29 Übersicht der Produkteigenschaften..................29 Auspacken und Prüfen......................31 Lieferumfang..........................32 SCALANCE X204RNA......................33 4.4.1 Produkteigenschaften......................33 4.4.1.1 SCALANCE X204RNA (PRP) Produkteigenschaften............33 4.4.1.2 SCALANCE X204RNA (HSR) Produkteigenschaften............34 4.4.2...
  • Seite 4 Inhaltsverzeichnis Montage..............................55 Montagearten.........................55 Hutschienenmontage......................57 Wandmontage........................60 Anschließen..............................63 Spannungsversorgung......................63 Meldekontakt..........................66 SFP-Transceiver........................68 Erdung............................69 Funktionsbeschreibung und Konfiguration über Web Based Management..........71 Einführung..........................71 Voraussetzung........................72 Vergabe einer IP-Adresse......................75 7.3.1 Einführung..........................75 7.3.2 Erstmalige Vergabe einer IP-Adresse..................76 SCALANCE X204RNA EEC (PRP/HSR) taufen..............78 Leuchtdiodensimmulation des WBM..................80 Bedienung des WBM......................82 Das Menü...
  • Seite 5 Inhaltsverzeichnis 7.9.10 Agent Syslog Configuration....................120 7.9.11 Agent DHCP Configuration....................121 7.9.12 Agent Time Configuration....................122 7.10 Das Menü "Switch".......................124 7.10.1 Einleitung..........................124 7.10.2 Switch Config........................124 7.10.3 Port Status...........................125 7.10.4 Switch Forwading Database....................127 7.10.5 Das Menü Statistics......................128 7.10.6 Packet Size Statistic......................128 7.10.7 Packet Type Statistic......................131 7.10.8 Packet Error Statistic......................133 7.10.9...
  • Seite 6 Inhaltsverzeichnis SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 7: Einleitung

    Einleitung SCALANCE X-200RNA im Überblick Die Produktlinie SCALANCE X-200RNA ist Teil der Produktfamilie SCALANCE X. Im Folgenden wird Ihnen ein kurzer Überblick über diese Produktfamilie gegeben. Die Produktfamilie SCALANCE X besteht aus verschiedenen, aufeinander aufbauenden Produktlinien, die auf die jeweilige Automatisierungsaufgabe abgestimmt sind. Was ist möglich? Die IE-Switches der Produktlinie SCALANCE X-200RNA ermöglichen den kostengünstigen Aufbau von IE-Strukturen mit PRP- oder HSR-Funktionalität.
  • Seite 8 "Industrial Ethernet Netzhandbuch" erhalten Sie zusätzliche Hinweise zu weiteren SIMATIC NET‑Produkten, die Sie gemeinsam mit den Geräten der Produktlinie SCALANCE X‑200RNA in einem Industrial Ethernet-Netzwerk betreiben können. Sie finden weiterführende Dokumentationen auf den Siemens Automation Customer Support-Seiten. SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...
  • Seite 9 Die angegebenen Zulassungen gelten erst dann als erteilt, wenn auf dem Produkt eine entsprechende Kennzeichnung angebracht ist. Industry Online Support Zusätzlich zur Produktdokumentation unterstützt Sie die umfassende Online-Plattform des Siemens Industry Online Support unter folgender Internet-Adresse: (www.siemens.com/automation/service&support) SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...
  • Seite 10 Sie unter folgender Internet-Adresse: (www.siemens.de/sitrain) Security-Hinweise Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht.
  • Seite 11 Einleitung Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Security RSS Feed unter folgender Adresse: https://support.industry.siemens.com/cs/ww/de/ps/15247/pm (https:// support.industry.siemens.com/cs/ww/de/ps/15247/pm) Lizenzbedingungen Hinweis Open Source Software Lesen Sie die Lizenzbedingungen zur Open Source Software genau durch, bevor Sie das Produkt nutzen.
  • Seite 12 Einleitung SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 13: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise für den Geräteeinsatz Die folgenden Sicherheitshinweise sind für Aufstellung und Betrieb des Gerätes und alle damit zusammenhängenden Arbeiten wie Montage, Anschließen, Geräteaustausch oder Öffnen des Gerätes zu beachten. Generelle Hinweise WARNUNG Sicherheitskleinspannung Der SCALANCE X204RNA ist für den Betrieb mit einer direkt anschließbaren Sicherheitskleinspannung (Safety Extra Low Voltage, SELV) durch eine Spannungsversorgung mit begrenzter Leistung (Limited Power Source, LPS) ausgelegt (Dies gilt nicht für den SCALANCE X204RNA EEC).
  • Seite 14 Sicherheitshinweise WARNUNG Öffnen des Geräts EXPLOSIONSGEFAHR ÖFFNEN SIE DAS GERÄT NICHT BEI EINGESCHALTETER VERSORGUNGSSPANNUNG. Allgemeine Hinweise für den Einsatz im Ex-Bereich WARNUNG Explosionsgefahr beim Anschließen oder Abklemmen des Geräts EXPLOSIONSGEFAHR IN EINER LEICHT ENTZÜNDLICHEN ODER BRENNBAREN UMGEBUNG DÜRFEN KEINE LEITUNGEN AN DAS GERÄT ANGESCHLOSSEN ODER VOM GERÄT GETRENNT WERDEN.
  • Seite 15 Sicherheitshinweise WARNUNG Geeignete Kabel für Temperaturen über 70°C Wenn am Kabel oder an der Gehäusebuchse Temperaturen über 70°C auftreten oder die Temperatur an den Adernverzweigungsstellen der Leitungen über 80°C liegt, müssen besondere Vorkehrungen getroffen werden. Wenn das Gerät bei Umgebungstemperaturen von 50°C bis 70°C betrieben wird, dann müssen Sie Kabel mit einer zulässigen Betriebstemperatur von mindesten 80°C verwenden.
  • Seite 16 Sicherheitshinweise SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 17: Netztopologien Und Redundanz

    Netztopologien und Redundanz Parallel Redundancy Protocol Das "Parallel Redundancy Protocol" ist ein Redundanzprotokoll für Ethernet-Netzwerke. Es ist im Teil 3 des IEC 62439 Standards definiert. Die Geräte der Produktlinie SCALANCE X-200RNA unterstützen das PRP-Verfahren. Das Einsatzgebiet des PRP sind verteilte, sicherheitskritische Echtzeitanwendungen, die auf eine hohe Verfügbarkeit des Netzwerks angewiesen sind.
  • Seite 18 Netztopologien und Redundanz 3.1 PRP Der SCALANCE X-200RNA kann maximal 1023 MAC-Adressen verwalten. Hinweis Halten Sie bei den jeweiligen Geräten die maximal zugelassenen Kabellängen ein. Die zugelassenen Kabellängen können Sie den technischen Daten entnehmen. Beispiel Bild 3-1 Prinzipbild des "Parallel Redundancy Protocol" Bei dem "Parallel Redundancy Protocol"...
  • Seite 19 Netztopologien und Redundanz 3.1 PRP erkannt und verworfen. Dadurch wird N-1 Redundanz ohne Umkonfiguration erreicht (= stoßfreie Umschaltung). Hinweis Überlange Telegramme Wenn ein IE-Switch SCALANCE X204RNA ein Telegramm mit maximaler Länge in ein PRP- Netzwerk einspeist, fügt der IE-Switch einen PRP-Trailer an das Telegramm an. Durch den angehängten PRP-Trailer entsteht ein überlanges Telegramm, das die zulässige Telegrammlänge überschreitet (nach IEEE 802.3-Standard).

  • Seite 20: Hsr

    Netztopologien und Redundanz 3.2 HSR High-availability Seamless Redundancy Protocol (HSR) Das "High-availability Seamless Redundancy Protocol" ist ein Redundanzprotokoll für Ethernet-Netzwerke. Es ist im Teil 3 des IEC 62439 Standards definiert. Die Geräte der Produktlinie SCALANCE X-200RNA unterstützen das HSR-Verfahren. Das Einsatzgebiet des HSR sind verteilte, sicherheitskritische Echtzeitanwendungen, die auf eine hohe Verfügbarkeit des Netzwerks angewiesen sind.
  • Seite 21 Netztopologien und Redundanz 3.2 HSR Der SCALANCE X-200RNA kann maximal 1023 MAC-Adressen verwalten. Hinweis Halten Sie bei den jeweiligen Geräten die maximal zugelassenen Kabellängen ein. Die zugelassenen Kabellängen können Sie den technischen Daten entnehmen. Beispiel Bild 3-2 Prinzipbild eines einfachen HSR-Rings Bei dem "High-availability Seamless Redundancy Protocol"...
  • Seite 22 Netztopologien und Redundanz 3.2 HSR Es gibt bereits Endgeräte, die mit zwei Ethernet-Schnittstellen versehen sind und das "High- availability Seamless Redundancy Protocol" beherrschen (Double Attached Nodes HSR = DANH). Auf der anderen Seite gibt es viele Endgeräte, angefangen bei S7-Steuerungen bis hin zu Leit‐ rechnern, die über TCP-IP kommunizieren, aber HSR nicht unterstützen und zum Teil auch nur eine Ethernet-Schnittstelle haben.
  • Seite 23 Netztopologien und Redundanz 3.2 HSR Übergang zwischen HSR und PRP (redundant) Bild 3-3 Prinzipbild der redundanten HSR-PRP-Kopplung Die Geräte der Produktlinie SCALANCE X-200RNA ermöglichen auch eine Kopplung mit einem PRP-Netz. Diese Kopplung ist, wie in der Norm IEC62439-3 beschrieben, redundant ausgelegt.
  • Seite 24 Netztopologien und Redundanz 3.2 HSR Ausnahme davon sind SANs, die ohne RedBox mit dem abgekoppelten PRP-Netz verbunden sind. Übergang zwischen HSR und PRP (nicht redundant) Die Kopplung mit einem PRP-Netz kann auch nicht redundant erfolgen. Dabei wird nur ein einziger SCALANCE X-200RNA verwendet. Dieses Gerät ist mit dem PRP-Netz LAN A und mit LAN B verbunden.

  • Seite 25: Hsr-Prp-Kopplung

    Netztopologien und Redundanz 3.3 HSR-PRP-Kopplung HSR-PRP-Kopplung 3.3.1 Kopplung von zwei HSR-Ringen über ein PRP-Netzwerk Bild 3-4 Topologie einer Kopplung von zwei HSR-Ringen über ein PRP-Netzwerk SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...
  • Seite 26 Netztopologien und Redundanz 3.3 HSR-PRP-Kopplung Einstellungen im WBM ① ④ Die Funktionsweise der Geräte SCALANCE X204RNA im Bezug auf die Kopplung der beiden Ringe legen Sie auf der WBM-Seite X200 > Coupling Configuration fest. Sie müssen folgende Parameter konfigurieren: ● Coupling Mode ●...

  • Seite 27: Kopplung Von Zwei Prp-Netzwerken Über Einen Hsr-Ring

    Netztopologien und Redundanz 3.3 HSR-PRP-Kopplung 3.3.2 Kopplung von zwei PRP-Netzwerken über einen HSR-Ring Bild 3-5 Topologie einer Kopplung von zwei PRP-Netzwerken über einen HSR-Ring Einstellungen im WBM ① ④ Die Funktionsweise der Geräte SCALANCE X204RNA im Bezug auf die Kopplung der beiden PRP-Netzwerke legen Sie auf der WBM-Seite X200 >...
  • Seite 28 Netztopologien und Redundanz 3.3 HSR-PRP-Kopplung ② ④ Einstellung für Gerät Redundant HSR PRP coupling, LAN B (Der Port P1/A ist offen und darf nicht benutzt werden.) Konfiguration des Parameters "NetID" Mit diesem Parameter wird die Netz-ID des PRP-Netzes festgelegt. Der gültige Wertebereich ①...

  • Seite 29: Produktbeschreibungen

    Produktbeschreibungen Übersicht der Produkteigenschaften Die Geräte SCALANCE X204RNA und SCALANCE X204RNA EEC sind funktionsgleich, mit Ausnahme der Umweltbedingungen, der Eingangsspannungsbereiche sowie der Möglichkeit, im Falle des SCALANCE X204RNA EEC, SFP-Module verwenden zu können. Tabelle 4-1 Produkteigenschaften in der Übersicht SCALANCE X204RNA SCALANCE X204RNA EEC SIMATIC-Umwelt ●...
  • Seite 30 Produktbeschreibungen 4.1 Übersicht der Produkteigenschaften Hinweis PROFINET-Controller können über das HSR- und PRP-Netz mit PROFINET-Devices kommunizieren (PROFINET IO und RT), wobei sichergestellt werden muss, dass alle PROFINET-Geräte (Controller und Devices) entweder selbst HSR- oder PRP-fähig sind oder über eine RedBox an den HSR-Ring oder an das PRP-Netz angekoppelt sind. Innerhalb eines PRP-Netzes (A oder B) können PROFINET-Controller und -Devices auch als SAN miteinander kommunizieren (PROFINET IO, RT und IRT).

  • Seite 31: Auspacken Und Prüfen

    Richtlinie 2012/19/EU zur Entsorgung von Elektro- und Elektronik-Altgeräten. Entsorgen Sie die Produkte nicht bei öffentlichen Entsorgungsstellen. Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott oder an Ihren Siemens- Ansprechpartner (Produktrückgabe (https://support.industry.siemens.com/cs/ww/de/view/ 109479891)).

  • Seite 32: Lieferumfang

    Produktbeschreibungen 4.3 Lieferumfang Lieferumfang SCALANCE X204RNA Folgende Komponenten gehören zum Lieferumfang des SCALANCE X204RNA: ● Gerät SCALANCE X204RNA ● 2-poliger steckbarer Klemmenblock (Meldekontakt) ● 4-poliger steckbarer Klemmenblock (redundante Spannungsversorgung) ● Sicherheitshinweise ● CD (Betriebsanleitung, Primary Setup Tool) SCALANCE X204RNA EEC Folgende Komponenten gehören zum Lieferumfang des SCALANCE X204RNA EEC: ●...

  • Seite 33: Scalance X204Rna

    Produktbeschreibungen 4.4 SCALANCE X204RNA SCALANCE X204RNA 4.4.1 Produkteigenschaften 4.4.1.1 SCALANCE X204RNA (PRP) Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X204RNA (PRP) verfügt über zwei RJ45-Buchsen für den Anschluss an nicht- PRP-fähiger Endgeräte oder Netzsegmente (P1 und P2) und zwei RJ45-Buchsen für den Anschluss der PRP-Netzwerke LAN A und LAN B (PRP A und PRP B). Bild 4-1 SCALANCE X204RNA (PRP) SCALANCE X-200RNA...

  • Seite 34: Scalance X204Rna (Hsr) Produkteigenschaften

    Produktbeschreibungen 4.4 SCALANCE X204RNA 4.4.1.2 SCALANCE X204RNA (HSR) Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X204RNA (HSR) verfügt über zwei RJ45-Buchsen für den Anschluss an nicht- HSR-fähige Endgeräte oder Netzsegmente (P1/A und P2/B) und zwei RJ45-Buchsen für den Anschluss an den "High-availability Seamless Redundancy Protocol"-Ring (HSR 1 und HSR Bild 4-2 SCALANCE X204RNA (HSR) SCALANCE X-200RNA...

  • Seite 35: Scalance X204Rna Tp-Schnittstellen

    Produktbeschreibungen 4.4 SCALANCE X204RNA 4.4.2 SCALANCE X204RNA TP-Schnittstellen Steckerbelegung Beim SCALANCE X204RNA sind die TP-Schnittstellen als RJ45-Buchse mit MDI-X-Belegung (Medium Dependent Interface–Autocrossover) einer Netzkomponente ausgeführt. Bild 4-3 RJ45-Buchse Tabelle 4-3 Pinbelegung Pinnummer Belegung Pin 8 n. c. Pin 7 n. c. Pin 6 Pin 5 n.

  • Seite 36: Autonegotiation

    Produktbeschreibungen 4.4 SCALANCE X204RNA Autonegotiation Mit dem Verfahren Autonegotiation können Repeater und Endgeräte automatisch die Übertragungsgeschwindigkeit und den Übertragungsmodus der gegenüberliegenden Schnittstelle ermitteln. Dadurch ist es möglich, unterschiedliche Geräte automatisch zu konfigurieren. Zwei Komponenten, die an einem Link-Segment angeschlossen sind, können Informationen zur Übertragung austauschen und sich aufeinander einstellen.

  • Seite 37: Scalance X204Rna Eec

    Produktbeschreibungen 4.5 SCALANCE X204RNA EEC SCALANCE X204RNA EEC 4.5.1 Produkteigenschaften 4.5.1.1 SCALANCE X204RNA EEC (PRP) Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X204RNA EEC (PRP) verfügt über vier RJ45-Buchsen und zwei Steckplätze zur Aufnahme von SFP-Modulen. Die SFP-Module sind alternativ zu den beiden RJ45- Buchsen PRP A und PRP B nutzbar und sind für den Anschluss der Netzwerke LAN A und LAN B bestimmt.

  • Seite 38: Scalance X204Rna Eec (Prp/Hsr) Produkteigenschaften

    Produktbeschreibungen 4.5 SCALANCE X204RNA EEC 4.5.1.2 SCALANCE X204RNA EEC (PRP/HSR) Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X204RNA EEC (PRP/HSR) verfügt über vier RJ45-Buchsen und zwei Steckplätze zur Aufnahme von SFP-Modulen. Die SFP-Module sind alternativ zu den beiden RJ45-Buchsen A/H1 und B/H2 nutzbar und sind für den Anschluss der Netzwerke LAN A und LAN B beziehungsweise für den Anschluss an den "High-availability Seamless Redundancy Protocol"-Ring bestimmt.

  • Seite 39: Scalance X204Rna Eec (Hsr) Produkteigenschaften

    Produktbeschreibungen 4.5 SCALANCE X204RNA EEC 4.5.1.3 SCALANCE X204RNA EEC (HSR) Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X204RNA EEC (HSR) verfügt über vier RJ45-Buchsen und zwei Steckplätze zur Aufnahme von SFP-Modulen. Die SFP-Module sind alternativ zu den beiden RJ45- Buchsen HSR 1 und HSR 2 nutzbar und sind für den Anschluss an den "High-availability Seamless Redundancy Protocol"-Ring bestimmt.

  • Seite 40: Scalance X204Rna Eec Tp-Schnittstellen

    Produktbeschreibungen 4.5 SCALANCE X204RNA EEC 4.5.2 SCALANCE X204RNA EEC TP-Schnittstellen Steckerbelegung Beim SCALANCE X204RNA EEC (PRP und HSR) sind die TP-Schnittstellen als RJ45-Buchse mit MDI-X-Belegung (Medium Dependent Interface–Autocrossover) einer Netzkomponente ausgeführt. Bild 4-7 RJ45-Buchse Tabelle 4-4 Pinbelegung Pinnummer Belegung Pin 8 n.
  • Seite 41 Produktbeschreibungen 4.5 SCALANCE X204RNA EEC Autonegotiation Unter Autonegotiation versteht man die automatische Erkennung der Funktionalität der Schnittstelle der Gegenseite. Mit dem Autonegotiation-Verfahren können Repeater oder Endgeräte feststellen, über welche Funktionalität die Schnittstelle der Gegenseite verfügt, so dass ein automatisches Konfigurieren unterschiedlicher Geräte möglich ist. Das Autonegotiation-Verfahren ermöglicht es zwei Komponenten, die an einem Link-Segment angeschlossen sind, untereinander Parameter auszutauschen und sich mit Hilfe dieser Parameter auf die jeweils unterstützten Eckwerte der Kommunikation einzustellen.

  • Seite 42: Scalance X204Rna Eec Sfp-Schnittstelle

    Produktbeschreibungen 4.5 SCALANCE X204RNA EEC 4.5.3 SCALANCE X204RNA EEC SFP-Schnittstelle ACHTUNG Ausfall des Datenverkehrs durch Verschmutzung optischer Steckverbindungen Optische Buchsen und Stecker sind empfindlich gegenüber Verschmutzung der Stirnfläche. Verschmutzungen können zum Ausfall des optischen Übertragungsnetzes führen. Verschließen Sie ungenutzte optische Buchsen und Stecker sowie Stecktransceiver und Steckplätze mit den mitgelieferten Schutzkappen.
  • Seite 43 Produktbeschreibungen 4.5 SCALANCE X204RNA EEC Übertragungsverfahren Das Übertragungsverfahren für 100Base-FX ist in der Norm IEEE 802.3 festgelegt. SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 44: C-Plug

    Produktbeschreibungen 4.6 C-PLUG C-PLUG C-PLUG (Configuration Plug) Der C-PLUG ist ein Wechselmedium zur Sicherung der Konfigurations- bzw. Projektierungsdaten des Grundgerätes. Dadurch stehen die Konfigurationsdaten bei einem Austausch des Grundgerätes weiterhin zur Verfügung. Funktionsprinzip Die Energieversorgung erfolgt durch das Grundgerät. Der C-PLUG behält in stromlosem Zustand alle Daten dauerhaft.
  • Seite 45 Produktbeschreibungen 4.6 C-PLUG Diagnose Das Stecken eines C-PLUG, der die Konfiguration eines nicht kompatiblen Gerätetyps enthält oder allgemeine Fehlfunktionen des C-PLUG werden über die Diagnosemechanismen der Geräte der Produktlinie SCALANCE X-200RNA (LEDs, SNMP, WBM, usw.) signalisiert. C-PLUG einsetzen Der C-PLUG ist nicht im Lieferumfang des SCALANCE X-200RNA enthalten. Er ist als optionales Zubehörteil verfügbar.

  • Seite 46: Select/Set-Taster

    Produktbeschreibungen 4.7 SELECT/SET-Taster SELECT/SET-Taster Funktion des SELECT/SET-Tasters Mit dem SELECT/SET-Taster können Sie verschiedene Einstellungen des Geräts ändern. Geänderte Einstellungen bleiben nach Aus-/Einschalten des Gerätes erhalten. Der SELECT/SET-Taster dient der Umschaltung des Anzeigemodus und weiterer Einstellungen. Nach dem Einschalten befindet sich der SCALANCE X-200RNA im Anzeigemodus.
  • Seite 47 Produktbeschreibungen 4.7 SELECT/SET-Taster Eigenschaften des Tasters beim Gerät SCALANCE X204RNA EEC (PRP/HSR): ● Wenn der SELECT/SET-Taster beim SCALANCE X204RNA EEC (PRP/HSR) gedrückt wird, dann erlischt die Modus-LED (Anzeige "PRP"). Wird er innerhalb von 5 Sekunden losgelassen, so wird der Modus "PRP" programmiert und es erfolgt ein Neustart des Geräts. Dieses Verhalten hat der SCALANCE X204RNA (PRP/HSR) nur im Lieferzustand.
  • Seite 48 Produktbeschreibungen 4.7 SELECT/SET-Taster ① C-PLUG ② SELECT/SET-Taster Bild 4-9 Position von C-PLUG und SELECT/SET--Taster SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 49: Led-Anzeigen

    Produktbeschreibungen 4.8 LED-Anzeigen LED-Anzeigen 4.8.1 SCALANCE X-200RNA (PRP) 4.8.1.1 Fehler-LED Wenn die LED rot leuchtet, erkennt ein SCALANCE X-200RNA (PRP) einen Fehler. Gleichzeitig öffnet der Meldekontakt, sofern das Verhalten des Meldekontaktes nicht anders konfiguriert wurde. Die LED signalisiert, dass ein SCALANCE X-200RNA (PRP) folgende Zustände einnehmen kann: Gerätetyp SCALANCE LED leuchtet rot...

  • Seite 50: Port-Led

    Produktbeschreibungen 4.8 LED-Anzeigen 4. Die Spannungsversorgung L ist angeschlossen 5. Spannungsversorgung L ist nicht angeschlossen oder die Versorgungsspannung ist zu gering. 4.8.1.3 Port-LED Die LEDs signalisieren folgende Portzustände des SCALANCE X-200RNA (PRP). Der Zustand der Ports wird über zweifarbige LEDs signalisiert: Gerätetyp SCALANCE LED leuchtet grün LED leuchtet gelb...

  • Seite 51: Modus-Led (Scalance X204Rna Eec (Prp/Hsr))

    Produktbeschreibungen 4.8 LED-Anzeigen 4.8.1.5 Modus-LED (SCALANCE X204RNA EEC (PRP/HSR)) Der SCALANCE X204RNA EEC (PRP/HSR) hat die Beschriftungen beider Geräte auf seinem Gehäuse, also die des SCALANCE X204RNA EEC (PRP) und die des SCALANCE X204RNA EEC (HSR). Je nachdem, wie Sie den SCALANCE X204RNA EEC (PRP/HSR) konfigurieren, ist die Beschriftung entsprechend gültig, wie in den oberen Unterkapiteln beschrieben.

  • Seite 52: Power-Led

    Produktbeschreibungen 4.8 LED-Anzeigen 4.8.2.2 Power-LED Die LEDs signalisieren folgende Zustände des SCALANCE X-200RNA (HSR). Der Zustand der Spannungseinspeisung wird über eine grüne LED signalisiert: Gerätetyp SCALANCE LED leuchtet grün LED leuchtet gelb LED leuchtet nicht X204RNA (HSR) X204RNA EEC (HSR) X204RNA EEC (PRP/HSR) Wenn als HSR-Gerät konfigu‐...

  • Seite 53: Led-Anzeigen Im Anlauf

    Produktbeschreibungen 4.8 LED-Anzeigen 4.8.2.4 LED-Anzeigen im Anlauf Beim Anlauf des SCALANCE X-200RNA (HSR) leuchten folgende LED-Anzeigen in der aufgeführten zeitlichen Abfolge: 1. Power-LEDs (grün) leuchten unmittelbar nach dem Einschalten der Spannung. 2. Port-LEDs erlöschen, die rote Fehler-LED leuchtet für ca. 10 Sekunden. 3.
  • Seite 54 Produktbeschreibungen 4.8 LED-Anzeigen SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 55: Montage

    Montage Montagearten Die Geräte SCALANCE X-200RNA lassen folgende Montagearten zu: ● Montage auf der 35mm Hutschiene ● Wandmontage Hinweis Die Montage auf einer SIMATIC S7-300-Profilschiene ist nicht möglich Hinweis Beachten Sie bei Installation und Betrieb die Aufbaurichtlinien und Sicherheitshinweise, die in dieser Beschreibung sowie im Systemhandbuch SIMATIC NET Industrial Ethernet Netzhandbuch beschrieben sind.
  • Seite 56 Montage 5.1 Montagearten ACHTUNG Lüftungsgitter nicht verdecken Wählen sie die Einbaulage so, dass die Lüftungsgitter immer frei bleiben, um eine ausreichende Kühlung zu erreichen. Die Lüftungsgitter befinden sich in Standardlage auf der Oberseite, auf der Unterseite und an den Seitenflächen (nur SCALANCE X204RNA EEC) des Gehäuses.

  • Seite 57: Hutschienenmontage

    Montage 5.2 Hutschienenmontage Hutschienenmontage Montage Um die Geräte auf einer 35-mm-Hutschiene nach DIN EN 60715 zu montieren, gehen Sie wie folgt vor: 1. Hängen Sie die obere Rastführung des Geräts in die Hutschiene ein. 2. Drücken Sie es nach unten gegen die Hutschiene bis zum Einrasten. 3.
  • Seite 58 Montage 5.2 Hutschienenmontage Montage des Schutzbügels ① Oben einhängen ② Unten einrasten ③ Mit der Schraube fixieren Bild 5-2 Montage des Schutzbügels am SCALANCE X204RNA EEC SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 59: Demontage

    Montage 5.2 Hutschienenmontage Demontage Um die Geräte von der Hutschiene abzunehmen, gehen Sie wie folgt vor: 1. Demontieren Sie zunächst alle angeschlossenen Leitungen. 2. Entriegeln Sie mit einem Schraubendreher die Hutschienenverrastung an der Unterseite des Geräts. 3. Heben Sie danach das Gerät unten von der Hutschiene weg. Bild 5-3 Demontage von einer DIN-Hutschiene (35 mm) am Beispiel SCALANCE X204RNA SCALANCE X-200RNA...

  • Seite 60: Wandmontage

    Montage 5.3 Wandmontage Wandmontage Wandmontage bei SCALANCE X204RNA Vorbereitung Wandmontage Wandmontage Um das Gerät an einer Wand zu montieren, benötigen Sie Folgendes: ● 2 Wanddübel mit 6 mm Durchmesser und 30 mm Länge ● 2 Schrauben mit 3,5 mm Durchmesser und 40 mm Länge Um den SCALANCE X204RNA an einer Wand zu montieren, gehen Sie wie folgt vor: 1.
  • Seite 61 Montage 5.3 Wandmontage Um den SCALANCE X204RNA an einer Wand zu montieren, gehen Sie wie folgt vor: 1. Befestigen Sie ein ausreichend langes Stück DIN-Hutschiene (35 mm) an der Wand. 2. Montieren sie nun den SCALANCE X204RNA EEC wie im Kapitel "Hutschienenmontage" beschrieben auf der Hutschiene.
  • Seite 62 Montage 5.3 Wandmontage SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 63: Anschließen

    Anschließen Spannungsversorgung Anschluss der Spannungsversorgung Der Anschluss der Spannungsversorgung erfolgt über einen 3- bzw. 4-poligen steckbaren Klemmenblock. Verwendbarer Kabelquerschnitt 0,25 bis 2,5 mm . Zulässiges Anzugsmoment 0.57 - 0.79 Nm (5 - 7 in.lb.). Die Spannungsversorgung ist potentialgebunden. Die Signalleitungen der Ethernet TP- Schnittstellen sind potentialgetrennt.
  • Seite 64 Anschließen 6.1 Spannungsversorgung Pinnummer Belegung SCALANCE X204RNA (PRP und HSR) Belegung SCALANCE X204RNA EEC (PRP und HSR und PRP/HSR) Pin 3 Kodierung an der Buchse Pin 4 L2 DC +24 V Hinweis Da der SCALANCE X204RNA EEC keine redundante Spannungsversorgung besitzt, schließen Sie die Spannungsversorgung zwischen L1 und N1 an.
  • Seite 65 Anschließen 6.1 Spannungsversorgung Spannungsversorgung AC 100 .. 240 V / DC 24 .. 250 V WARNUNG Lebensgefahr durch Netzspannung Der SCALANCE X204RNA EEC hat eine Spannungsversorgung von AC 100 ... 240 V bzw. DC 24 ... 250 V. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.

  • Seite 66: Meldekontakt

    Anschließen 6.2 Meldekontakt Meldekontakt Der Meldekontakt (Relaiskontakt) ist ein potentialfreier Schalter, mit dem Fehlerzustände durch Kontaktunterbrechung gemeldet werden können. Der Anschluss des Meldekontaktes erfolgt über einen 2- bzw. 3-poligen steckbaren Klemmblock. Verwendbarer Kabelquerschnitt 0,25 bis 2,5 mm . Zulässiges Anzugsmoment 0.57 - 0.79 Nm (5 - 7 in.lb.).
  • Seite 67 Anschließen 6.2 Meldekontakt Beim Ausschalten des SCALANCE X-200RNA wird der Meldekontakt immer aktiviert (signalisiert "Fehler"). Hinweis Der Meldekontakt korreliert mit der roten Fehler-LED. Ausnahme: Das Fehlen der Versorgungsspannung wird nur über den Meldekontakt signalisiert (ohne Anzeige durch die Fehler-LED). Hinweis Während des Hochlaufs ist der Meldekontakt immer aktiv (signalisiert "Fehler").

  • Seite 68: Sfp-Transceiver

    Anschließen 6.3 SFP-Transceiver SFP-Transceiver Die SFP-Module werden über den SFP-Steckplatz des SCALANCE X204RNA EEC mit Spannung versorgt. SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 69: Erdung

    Anschließen 6.4 Erdung Erdung SCALANCE X204RNA Das Gehäuse besteht aus Kunststoff. Die Möglichkeit und die Notwendigkeit einer Erdung besteht nicht. SCALANCE X204RNA EEC Die Erdung erfolgt über die Hutschiene. Zudem ist auf der Gehäuseunterseite ein Erdungsbolzen vorhanden. Verbinden Sie den Erdungsbolzen des Gerätes über das Erdungskabel mit dem nächstgelegenen Erdungspunkt.
  • Seite 70 Anschließen 6.4 Erdung SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 71: Funktionsbeschreibung Und Konfiguration Über Web Based Management

    Funktionsbeschreibung und Konfiguration über Web Based Management Einführung Um die technischen Möglichkeiten der Geräte der Produktlinie SCALANCE X-200RNA optimal zu nutzen, können Sie die Konfiguration der Geräte an die konkreten Einsatzbedingungen anpassen. Das Web Based Management (WBM) greift über einen Web-Browser auf die Konfiguration des SCALANCE X-200RNA zu.

  • Seite 72: Voraussetzung

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.2 Voraussetzung Voraussetzung Hinweis Die in diesem Kapitel beschriebenen Dialogfelder gelten für die Geräte SCALANCE X‑200RNA. Beispielhaft sind hierfür die Dialogfelder des SCALANCE X204RNA EEC gewählt. Nennenswerte Abweichungen zu den Dialogfeldern des SCALANCE X204RNA werden angemerkt bzw.
  • Seite 73 Funktionsbeschreibung und Konfiguration über Web Based Management 7.2 Voraussetzung Starten des Web Based Management und Anmeldung 1. Geben Sie im Adressfeld des Web-Browser die IP-Adresse ein. Wenn eine einwandfreie Verbindung zum SCALANCE X-200RNA besteht, erscheint das Login-Dialogfeld des Web Based Management: Bild 7-1 Login-Dialogfeld des Web Based Management 2.
  • Seite 74 Funktionsbeschreibung und Konfiguration über Web Based Management 7.2 Voraussetzung 3. Geben Sie im Eingabefeld "Password" Ihr Passwort ein. Falls Sie noch kein Passwort festgelegt haben, gelten die Default-Passwörter des Lieferzustandes: Geben Sie "admin" ein, wenn Sie als Username "admin" ausgewählt haben oder "user", wenn Sie "user" ausgewählt haben.

  • Seite 75: Vergabe Einer Ip-Adresse

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.3 Vergabe einer IP-Adresse Vergabe einer IP-Adresse 7.3.1 Einführung Einleitung IE-Switches bieten umfangreiche Funktionen zur Einstellung und Diagnose. Für den Zugriff auf diese Funktionen über das Netz wird das Internet-Protokoll eingesetzt. Das Internet-Protokoll besitzt einen eigenen Adressmechanismus mit sogenannten IP- Adressen.

  • Seite 76: Erstmalige Vergabe Einer Ip-Adresse

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.3 Vergabe einer IP-Adresse Subnetzmaske Die Bits der Endteilnehmer-Adresse können für die Bildung von Subnetzen verwendet werden. Dabei stellen die führenden Bits die Adresse des Subnetzwerks dar, die restlichen Bits werden als Adresse des Rechners im Subnetz interpretiert. Ein Subnetz wird durch die Subnetzmaske definiert.
  • Seite 77 ● Mit dem Projektierungswerkzeug Primary Setup Tool (PST) Um dem IE-Switch mit dem PST eine IP-Adresse zuweisen zu können, muss das Gerät über Ethernet erreichbar sein. Sie finden das PST auf den Internetseiten des Siemens Industry Online Support unter folgender Beitrags-ID 19440762 (http://support.automation.siemens.com/WW/view/de/ 19440762).

  • Seite 78: Scalance X204Rna Eec (Prp/Hsr) Taufen

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.4 SCALANCE X204RNA EEC (PRP/HSR) taufen SCALANCE X204RNA EEC (PRP/HSR) taufen Lieferzustand Der SCALANCE X204RNA EEC (PRP/HSR) ist immer dann im ungetauften Zustand, wenn er sich im Lieferzustand befindet. Den Lieferzustand können Sie auch per SELECT/SET- Taster (siehe Kapitel "SELECT/SET-Taster (Seite 46)"), über das WBM und über CLI herstellen.
  • Seite 79 Funktionsbeschreibung und Konfiguration über Web Based Management 7.4 SCALANCE X204RNA EEC (PRP/HSR) taufen Das Gerät wird danach neugestartet und befindet sich dann im entsprechenden Betriebsmodus. Hinweis Nachdem Sie den SCALANCE X204RNA EEC (PRP/HSR) über CLI getauft haben, wird der CLI-Befehl "setmode [PRP|HSR]" nicht mehr angezeigt. Nach der Taufe Nachdem Sie den SCALANCE X204RNA (PRP/HSR) getauft haben und das Gerät neugestartet ist, wird Ihnen das entsprechende Dialogfeld im WBM angezeigt:...

  • Seite 80: Leuchtdiodensimmulation Des Wbm

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.5 Leuchtdiodensimmulation des WBM Leuchtdiodensimmulation des WBM Darstellung des Betriebszustands Jeder SCALANCE X-200RNA verfügt über mehrere Leuchtdioden, die Informationen über den Betriebszustand des Geräts liefern. Abhängig vom Aufstellort ist der direkte Zugang zum SCALANCE X-200RNA jedoch nicht immer möglich.
  • Seite 81 Funktionsbeschreibung und Konfiguration über Web Based Management 7.5 Leuchtdiodensimmulation des WBM Bild 7-6 Leuchtdiodensimulation des SCALANCE X204RNA SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 82: Bedienung Des Wbm

    Geräten über den Consolen-Link im WEB Management nicht mehr möglich. ● Support Durch Anklicken dieses Links rufen Sie eine Support-Seite der SIEMENS AG auf. Der SIEMENS-Support ist allerdings nur erreichbar, wenn Ihr PC eine Verbindung zum Internet hat.

  • Seite 83: Das Menü "System

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" Das Menü "System" 7.7.1 System Configuration Allgemeine Geräteinformationen Dieses Dialogfeld erscheint, wenn Sie das Ordnersymbol "System" angeklickt haben: Bild 7-7 System Configuration ● "Current SystemTime" (nur lesbar) Die Systemuhrzeit wird entweder vom Anwender eingestellt oder per Uhrzeittelegramm synchronisiert (entweder SINEC H1 Uhrzeittelegramm oder SNTP).

  • Seite 84: System Identification & Maintenance

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" ● "Device Description" (nur lesbar) Die Typenbeschreibung des Geräts. ● "System Contact" Geben Sie in dieses Feld den Namen einer Kontaktperson ein, die für die Verwaltung des Gerätes zuständig ist. ●...

  • Seite 85: System Restart & Defaults

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" 7.7.3 System Restart & Defaults Zurücksetzen der Einstellungen In diesem Dialogfeld finden Sie eine Schaltfläche zum Neustart des SCALANCE X‑200RNA sowie eine Möglichkeit, die Einstellungen des SCALANCE X‑200RNA zurückzusetzen. Bild 7-9 System Restart and Defaults SCALANCE X-200RNA...
  • Seite 86 Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" Hinweis Beachten Sie folgende Hinweise beim Neustart eines SCALANCE X‑200RNA: ● Sie können einen Neustart des SCALANCE X-200RNA nur mit Administrator-Rechten durchführen. ● Der Neustart eines SCALANCE X-200RNA sollte nur durch die Schaltflächen dieses Menüs und nicht durch eine Spannungsunterbrechung (Spannung aus / Spannung ein) am Gerät erfolgen.

  • Seite 87: System Save & Load

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" 7.7.4 System Save & Load System Save & Load via HTTP Das WBM bietet die Möglichkeit, Konfigurationsinformationen in einer externen Datei auf Ihrem Client‑PC zu speichern bzw. solche Daten aus einer externen Datei vom PC in den SCALANCE X‑200RNA zu laden.
  • Seite 88 Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" ● "FPGA File" Name und Verzeichnispfad der Datei, aus der Sie die neue FPGA-Konfiguration laden wollen. ● "SSL Private Key File" Name und Verzeichnispfad der Datei, aus der Sie den neuen SSL-Schlüssel laden wollen. ●...

  • Seite 89: System Version Numbers

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" Falls für einzelne Geräte individuelle Einstellungen erforderlich sind, müssen Sie diese online vornehmen. Die Konfigurationsdaten werden kodiert gespeichert, deshalb können Sie diese Dateien nicht mit einem Texteditor bearbeiten. 7.7.5 System Version Numbers Versionen von Hardware und Software Dieses Dialogfeld zeigt, mit welchen Ausgabeständen von Hardware und Software der...

  • Seite 90: System Passwords

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" ● "Firmware" Die Version der im SCALANCE X-200RNA ablaufenden Firmware. ● "FW Build" Hier wird das Erstelldatum der im SCALANCE X-200RNA ablaufenden Firmware angezeigt. ● "Order Number" Hier wird die Bestellnummer des Gerätes angezeigt. 7.7.6 System Passwords Hinweis...

  • Seite 91: System Select/Set Button

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" Mit "Set Values" werden Ihre Einstellungen übernommen. 7.7.7 System SELECT/SET Button Konfigurieren des SELECT/SET-Tasters Am SCALANCE X-200RNA dient der SELECT/SET-Taster zum: ● Umschalten des Anzeigemodus ● Zurücksetzen auf werkseitigen Voreinstellungen ("Factory default") ●...
  • Seite 92 Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" Auf dieser Seite kann die Funktionalität des SELECT/SET-Tasters eingeschränkt oder komplett deaktiviert werden. Dies ist für folgende drei Funktionalitäten möglich: ● "Restore Factory Defaults" ● "Enable/Disable Reset" ● "Set Fault Mask" Bild 7-13 Select/Set Button Configuration Enable Select/Set Functions...

  • Seite 93: System Event Log Table

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" 7.7.8 System Event Log Table Protokollierung von Ereignissen Ein SCALANCE X-200RNA bietet die Möglichkeit, auftretende Ereignisse zu protokollieren und auf der Seite des Menüs "Log Table" anzuzeigen. So kann beispielsweise festgehalten werden, wann ein SNMP-Authentifizierungsversuch fehlgeschlagen ist, oder wann sich der Verbindungs-Status eines Ports geändert hat.

  • Seite 94: C-Plug Information

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" 7.7.9 C-PLUG Information Ein SCALANCE X-200RNA bietet die Möglichkeit, Konfigurationsdaten auf einem externen C‑PLUG zu speichern oder von einem externen C‑PLUG Konfigurationsdaten zu laden. Das C‑PLUG Information-Menü bietet die Möglichkeit, den gesteckten C‑PLUG auszulesen und die darauf gespeicherten Konfigurationsdaten zu verwalten.
  • Seite 95 Funktionsbeschreibung und Konfiguration über Web Based Management 7.7 Das Menü "System" ● "File System" (nur lesbar) Datensystem des C-PLUG. ● "File System Size" (nur lesbar) Größe des verfügbaren Datensystemspeichers des C-PLUG. ● "File System Usage" (nur lesbar) Größe des vom Datensystem verwendeten Speichers des C-PLUG. ●...

  • Seite 96: Das Menü "X200

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.8 Das Menü "X200" Das Menü "X200" 7.8.1 X200 Status Informationen über den Betriebszustand Dieses Dialogfeld erscheint, wenn Sie das Ordnersymbol "X200" angeklickt haben. Das Dialogfeld zeigt Informationen über die Spannungseinspeisung und den Fehlerstatus. Bild 7-16 X200 Status SCALANCE X-200RNA...
  • Seite 97 Funktionsbeschreibung und Konfiguration über Web Based Management 7.8 Das Menü "X200" ● "Power Line 1" – "Up": Die Versorgungsspannung 1 (Line 1) liegt an. – "Down": Die Versorgungsspannung 1 liegt nicht an oder die zulässige Spannung ist unterschritten. ● "Power Line 2" (nur für SCALANCE X204RNA, nicht abgebildet) –...

  • Seite 98: Prp Configuration

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.8 Das Menü "X200" 7.8.2 PRP Configuration In dem Dialogfeld "PRP Config" werden die PRP-spezifischen Parameter eingegeben. Bild 7-17 PRP Configuration ● "PRP Mode" Der verwendete Mode ist PRP (vormals "PRP Mode 1"). Dieser Wert lässt sich nicht verändern.

  • Seite 99: Hsr Coupling Configuration

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.8 Das Menü "X200" 7.8.3 HSR Coupling Configuration HSR Coupling Configuration In dem Dialogfeld "Coupling Configuration" werden die HSR-spezifischen Parameter eingegeben. Bild 7-18 X204 Coupling Configuration "Coupling Mode" Hier lässt sich der Modus der Kopplung zwischen HSR und dem restlichen Netzwerk einstellen. Coupling Mode Bedeutung HSR SAN Mode...

  • Seite 100: Fault Mask

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.8 Das Menü "X200" "NetID" Hier kann die Netz ID des angeschlossen PRP-Netzes eingestellt werden. Der gültige Wertebereich beträgt 1 bis 6. Die NetID dient zur Unterscheidung der Frames verschiedener redundanten PRP-Netze in einem HSR-Ring.
  • Seite 101 Funktionsbeschreibung und Konfiguration über Web Based Management 7.8 Das Menü "X200" Einstellungen im WBM Im WBM können Sie die Überwachung der Spannungsversorgung (nur SCALANCE X204RNA) und die gerätebezogene Link-Überwachung einstellen. Die Einstellungen erfolgen in drei unterschiedlichen Dialogfedern: Bild 7-19 SCALANCE X204RNA Fault Mask Power Monitoring Enable Power Monitoring (nur für SCALANCE X204RNA) Hier legen Sie fest, welche der beiden Spannungsversorgungen des SCALANCE X204RNA (Line 1 und Line 2) überwacht wird.
  • Seite 102 Funktionsbeschreibung und Konfiguration über Web Based Management 7.8 Das Menü "X200" Bild 7-20 Fault Mask Link Down Monitoring Enable Link Down Monitoring Aktivieren Sie die Optionen der Ports, deren Verbindungsstatus Sie überwachen wollen. Bei aktivierter Verbindungsüberwachung wird ein Fehler signalisiert, wenn an diesem Port keine gültige Verbindung (Link) vorhanden ist, weil zum Beispiel das Kabel nicht gesteckt oder das angeschlossene Gerät abgeschaltet ist.
  • Seite 103 Funktionsbeschreibung und Konfiguration über Web Based Management 7.8 Das Menü "X200" Bild 7-21 Fault Mask Link Up Monitoring Enable Link Up Monitoring Aktivieren Sie die Optionen der Ports, deren Verbindungsstatus Sie überwachen wollen. Bei aktivierter Verbindungsüberwachung wird ein Fehler signalisiert, wenn an diesem Port eine gültige Verbindung (Link) vorhanden ist, weil zum Beispiel das Kabel unerlaubt gesteckt ist.

  • Seite 104: Das Menü "Agent

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" Das Menü "Agent" 7.9.1 Agent Configuration Einleitung Das Dialogfeld "Agent Configuration" erscheint, wenn Sie das Ordnersymbol "Agent" angeklickt haben. Dieses Dialogfeld bietet Einstellmöglichkeiten für die IP-Adresse. Sie können festlegen, ob ein SCALANCE X-200RNA die IP-Adresse dynamisch bezieht oder eine feste Adresse vergeben.
  • Seite 105 Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" Agent Enabled Features ● "TELNET" Hier legen Sie fest, ob eine unverschlüsselte Verbindung via TELNET hergestellt werden kann. ● "SSH" Hier legen Sie fest, ob eine verschlüsselte Verbindung via SSH hergestellt werden kann ●...

  • Seite 106: Agent Ping

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" Hinweis Um sich bei geänderter IP-Adresse wieder mit dem SCALANCE X-200RNA verbinden zu können, muss die neue Adresse gegebenenfalls manuell im WEB-Browser eingegeben werden 7.9.2 Agent Ping Das Dialogfeld "Ping" erscheint, wenn Sie das Ordnersymbol "Agent" angeklickt haben. In diesem Dialogfeld können sie einen PING an ein anderes Gerät im Netz ausführen um dessen Erreichbarkeit zu überprüfen.

  • Seite 107: Agent Snmp Configuration

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" ● "IP Address" Hier tragen Sie die IP-Adresse des Zielgerätes ein. ● "Repeat" Hier tragen Sie ein, wie oft der Ping versendet werden soll. ● "Ping" Mit Betätigen der Schaltfläche "Ping" starten Sie den Ping. 7.9.3 Agent SNMP Configuration Funktionsprinzip von SNMP...
  • Seite 108 Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" Bild 7-24 Agent SNMP Configuration ● "SNMPv1/v2c/v3" Hier aktivieren / deaktivieren Sie SNMPv1/v2c/v3 für einen SCALANCE X-200RNA. ● "SNMPv3 Only" Hier aktivieren / deaktivieren Sie SNMPv3 Only für einen SCALANCE X-200RNA. ●...

  • Seite 109: Snmp Trap Configuration

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" 7.9.4 SNMP Trap Configuration SNMP-Traps bei Alarmereignissen Beim Eintreten eines Alarmereignisses kann ein SCALANCE X-200RNA Traps (Alarmtelegramme) an bis zu 10 verschiedene (Netzwerkmanagement-) Stationen gleichzeitig senden. Es werden nur bei solchen Ereignissen Traps gesendet, für die das im Menüpunkt "Agent Event Configuration"...

  • Seite 110: Snmp V3 Groups

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" ● "IP-Adresse" Hier tragen Sie die IP-Adressen der Stationen ein, an die ein SCALANCE X-200RNA Traps senden soll. ● "Enable Trap" Klicken Sie die Optionskästchen neben den IP-Adressen an, um das Versenden von Traps an die entsprechenden Stationen zu aktivieren.
  • Seite 111 Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" Bild 7-27 SNMPv3 Add Groups ● "Group Name" Hier geben Sie den Namen einer neuen Gruppe an. ● "Security Level" Hier geben Sie die Sicherheitsstufe der neuen Gruppe an. ●...

  • Seite 112: Snmp V3 User

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" 7.9.6 SNMP v3 User SNMP v3 User Das Dialogfeld "SNMPv3 Users" erscheint, wenn Sie das Ordnersymbol "Users" angeklickt haben. Sie zeigt alle vorhandenen SNMPv3-Benutzer an. Zusätzlich kann man der Tabelle die Gruppenzugehörigkeit sowie die Sicherheitsstufe, welcher der Benutzer unterliegt, entnehmen.
  • Seite 113 Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" Bild 7-29 SNMPv3 Add Users ● "User Name" Hier geben Sie den Namen eines neuen Benutzers an. ● "Group Name" Hier geben Sie die Gruppe an, welcher der Benutzer angehören soll. ●...

  • Seite 114: Agent Timeout Configuration

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" 7.9.7 Agent Timeout Configuration Einstellung des Timeout Hier können die Zeiten eingestellt werden, nach denen automatisch ein Logout im WBM erfolgt. Bild 7-30 Agent Timeout Configuration ● "Web Based Management (sec)" Hier geben Sie den WBM-Timeout an.

  • Seite 115: Agent Event Configuration

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" 7.9.8 Agent Event Configuration Systemereignisse des SCALANCE X-200RNA Auf dieser Seite legen Sie fest, wie ein SCALANCE X-200RNA auf Systemereignisse reagiert. Durch Aktivieren der entsprechenden Optionen legen Sie fest, bei welchen Ereignissen welche Reaktionen des SCALANCE X-200RNA erfolgen.
  • Seite 116 Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" ● Der SCALANCE X-200RNA schreibt einen Eintrag in die Log-Datei. ● Der SCALANCE X-200RNA schreibt einen Eintrag auf den Syslog-Server. Bild 7-31 Agent Event Configuration beim SCALANCE X204RNA EEC SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...
  • Seite 117 Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" Bild 7-32 Agent Event Configuration beim SCALANCE X204 RNA Sie können für folgende Ereignisse die Reaktion des SCALANCE X-200RNA konfigurieren: ● "Cold / Warm Start" Der SCALANCE X-200RNA wurde eingeschaltet oder vom Anwender neu gestartet. ●...
  • Seite 118 Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" ● "Fault State Change" Der Fehlerstatus hat sich geändert. Der Fehlerstatus kann sich auf die aktivierte Portüberwachung, auf das Ansprechen der Meldekontakte oder die Spannungsüberwachung beziehen. ● "Redundancy Event" Es gibt 2 Fälle, die als Redundanzfehler gemeldet werden.

  • Seite 119: Agent E-Mail Configuration

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" 7.9.9 Agent E-Mail Configuration Einstellen des E-Mail-Client Hier können Empfänger, Absender und der SMTP-Server eingestellt werden. Bild 7-33 Agent E-Mail Configuration ● "E-Mail Address" Hier geben Sie die E-Mail-Adresse des Empfängers an. ●...

  • Seite 120: Agent Syslog Configuration

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" 7.9.10 Agent Syslog Configuration Einstellen des Syslog-Server Hier kann die Adresse des Syslog-Server angegeben werden. Bild 7-34 Agent Syslog Configuration ● "Syslog Server IP Address" Hier geben Sie die IP-Adresse des Syslog-Server an. ●...

  • Seite 121: Agent Dhcp Configuration

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" 7.9.11 Agent DHCP Configuration Einstellen der DHCP-Betriebsart Für die Identifikation des SCALANCE X-200RNA in der Konfiguration des DHCP-Server gibt es mehrere Möglichkeiten: ● durch die MAC-Adresse ● durch eine frei definierte Client-ID ●...

  • Seite 122: Agent Time Configuration

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" ● "DHCP Client ID" Hier können Sie für die DHCP-Betriebsart "via Client ID" einem SCALANCE X-200RNA zugeordneten und vom DHCP-Server auszuwertenden Identifikationsstring frei vergeben. 7.9.12 Agent Time Configuration Uhrzeitsynchronisation im Netzwerk Das SNTP (Simple Network Time Protocol) dient zur Zeitsynchronisation im Netzwerk.
  • Seite 123 Funktionsbeschreibung und Konfiguration über Web Based Management 7.9 Das Menü "Agent" ● "System Time" Dieses Feld zeigt die aktuelle Systemzeit an. Wenn keine Uhrzeitsynchronisation möglich war, enthält das Feld die Angabe "Date/time not set". ● Sie können Datum und Uhrzeit auch manuell setzen, das notwendige Eingabeformat dafür ist MM/TT/JJJJ HH:MM:SS.

  • Seite 124: Das Menü "Switch

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" 7.10 Das Menü "Switch" 7.10.1 Einleitung In diesem Menü parametrieren Sie die Switch-Funktionalität (dem Layer 2 zuzuordnen) des SCALANCE X-200RNA. Dazu gehören folgende Funktionen: ● Allgemeine Switch-Einstellungen wie "Aging". ●...

  • Seite 125: Port Status

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" ● "Aging Enabled" Ein SCALANCE X-200RNA lernt automatisch die Quelladressen der an ihm angeschlossenen Teilnehmer. Diese Information wird im SCALANCE X-200RNA dazu benutzt, um Datentelegramme gezielt an die betroffenen Teilnehmer weiterzuleiten. Dadurch wird die Netzlast für die anderen Teilnehmer reduziert.
  • Seite 126 Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" Bild 7-38 Port Status In den fünf Spalten der Tabelle sind folgende Informationen dargestellt: ● "Port" Hier wird der der Port (beim SCALANCE X204RNA EEC auch der SFP-Steckplatz) angegeben, auf den sich die nachfolgenden Informationen beziehen. ●...

  • Seite 127: Switch Forwading Database

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" Hinweis Beim SCALANCE X-200RNA sind die Ports generell nicht abschaltbar. ● "Link" Zeigt den Verbindungsstatus zum Netzwerk. Es gibt folgende Möglichkeiten: – Up Der Port hat eine gültige Verbindung zum Netzwerk, es wird ein "Link Integrity-Signal" empfangen.

  • Seite 128: Das Menü Statistics

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" In den fünf Spalten der Tabelle sind folgende Informationen dargestellt: ● "Index" Index des Eintrags ● "Mac Address" Gelernte MAC-Adresse ● "Destination Ports" Angabe, über welchen Zielport ein Frame mit der gelernten "Destination-MAC-Adresse" ausgegeben werden muss.
  • Seite 129 Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" Bild 7-40 Packet Size Statistic Wenn Sie einen Eintrag in der Spalte "Port" anklicken, wird das Dialogfeld "Packet Size Statistic Graphic" für den ausgewählten Port angezeigt. Dort gibt es eine konfigurierbare grafische Darstellung des Zählerstandes.
  • Seite 130 Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" ● 512 - 1023 Byte ● 1024 - 1536 Byte Bild 7-41 Packet Size Statistic Graphic Mit den Optionskästchen in der Spalte "Packet Size" bestimmen Sie den Inhalt der Grafik. In der Grafik wird der Wert in der Spalte "Packets"...

  • Seite 131: Packet Type Statistic

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" 7.10.7 Packet Type Statistic Empfangene Telegramme sortiert nach Typ Das Dialogfeld "Packet Type Statistic" zeigt, wie viele Telegramme des Typs "Unicast", "Multicast" und "Broadcast" an jedem Port empfangen und gesendet wurden. Durch Anklicken der Schaltfläche "Reset Counters"...
  • Seite 132 Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" Bild 7-43 Packet Type Statistic Graphic Mit den Optionskästchen in der Spalte "Packet Type" bestimmen Sie den Inhalt der Grafik. In der Grafik wird der Wert in der Spalte "Packets" für einen bestimmten Telegrammtyp nur dann dargestellt, wenn die entsprechende Option aktiviert ist.

  • Seite 133: Packet Error Statistic

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" 7.10.8 Packet Error Statistic Fehler in empfangenen Telegrammen Das Dialogfeld "Packet Error Statistic" zeigt, wie viele fehlerhafte Telegramme pro Port empfangen wurden. Dabei wird nach folgenden Fehlertypen unterschieden: ● "Bad Frames" Anzahl aller fehlerhaften empfangenen Frames.
  • Seite 134 Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" Wenn Sie einen Eintrag in der Spalte "Port" anklicken, wird die Seite "Packet Error Statistic Graphic" für den ausgewählten Port angezeigt. Dort gibt es eine konfigurierbare grafische Darstellung des Zählerstandes. Grafische Darstellung der Statistik Dieses Dialogfeld stellt die Anzahl der fehlerhaften Telegramme grafisch dar.

  • Seite 135: Prp Statistic

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" Mit den Schaltflächen "Previous Port" und "Next Port" können Sie zur Darstellung des vorangegangenen bzw. des nächsten Ports wechseln. 7.10.9 PRP Statistic PRP Statistic Das Dialogfeld "PRP Statistic" zeigt interessante Statistik-Daten für das PRP-Protokoll. Dabei wird nach folgenden Ereignissen unterschieden: ●...

  • Seite 136: Redundancy Statistic

    Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" Bild 7-46 PRP Statistic 7.10.10 Redundancy Statistic Redundancy Statistic Das Dialogfeld "Redundancy Statistic" zeigt, interessante Statistik-Daten für das HSR- Protokoll. Dabei wird nach folgenden Ereignissen unterschieden: ● Received HSR Frames at HSR 1 Anzahl der gültigen HSR frames, die an Port HSR 1 empfangen wurden.
  • Seite 137 Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" ● Received PRP B Frames at Port P1/A Anzahl der PRP B frames, die an Port P1/A empfangen wurden (Fehler). ● Received PRP A Frames at Port P2/B Anzahl der PRP A frames, die an Port P2/B empfangen wurden (Fehler). ●...
  • Seite 138 Funktionsbeschreibung und Konfiguration über Web Based Management 7.10 Das Menü "Switch" SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 139: Zulassungen Und Kennzeichnungen

    SIMATIC NET-Produkte erfüllen die Anforderungen und Schutzziele der nachfolgend aufgeführten EG-Richtlinien. Konformitätserklärung Die EG-Konformitätserklärung zu diesem Produkt finden Sie im Internet unter folgender Adresse: (http://support.automation.siemens.com/WW/view/de/52323714/133400) → Beitragsliste → Beitragstyp "Zertifikate" → Zertifikatsart "Konformitätserklärung" Beispiel deutsch: "EG Konformitätserklärung SCALANCE X204RNA", Beispiel englisch: "Declaration of Conformity SCALANCE X204RNA ".
  • Seite 140 Die aktuellen Beschreibungen für die aktuell lieferbaren Produkte finden Sie immer im Internet unter den hier angegebenen Internet-Seiten: – SIMATIC NET Industrial Twisted Pair- und Fiber Optic Netze (http:// support.automation.siemens.com/ww/view/de/8763736/) , Handbuch – EMV Aufbaurichtlinie (http://support.automation.siemens.com/WW/view/de/ 60612658), Projektierungsanleitung ● Arbeiten am Produkt Zum Schutz des Produkts vor Entladung von statischer Elektrizität muss sich das...
  • Seite 141 Zulassungen und Kennzeichnungen ATEX-Klassifikation: II 3 G Ex nA IIC T4 Gc KEMA 07ATEX0145 X Das Produkt erfüllt die Anforderungen der Normen ● EN 60079-15 (Electrical apparatus for potentially explosive atmospheres; Type of protection "n") ● und EN 60079-0 FM-Zulassung Das Gerät des Typs SCALANCE X204RNA erfüllt die Anforderungen der Normen ●...
  • Seite 142 Zulassungen und Kennzeichnungen CSA-Zulassung Information Technology Equipment CSA-Certification-Mark Canadian Standard Association CSA C22.2 No. 60950-1-03 CSA-Zulassung Industrial Control Equipment CSA-Certification-Mark Canadian Standard Association CSA C22.2 No. 142-M1987 cULus-Zulassung Information Technology Equipment Underwriters Laboratories Inc. nach ● UL 60950-1 (Information Technology Equipment) ●...
  • Seite 143 Zulassungen und Kennzeichnungen FM-/ATEX-Zulassung: Die Temperaturangabe "T.." bzw. die maximale Umgebungstemperatur "Ta:.." entnehmen Sie bitte dem Typenschild. Tabelle 8-2 Mechanische Stabilität Gerätetyp SCALANCE IEC 60068-2-6 Vibration IEC 60068-2-27 Schock X204RNA 5 – 9 Hz: 3,5mm 15 g , 6 ms Dauer 9 –...
  • Seite 144 Zulassungen und Kennzeichnungen SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 145: Technische Daten

    Technische Daten Tabelle 9-1 Konstruktiver Aufbau Gerätetyp Maße (B x H x T) in mm Gewicht in Gramm Montagemöglichkeiten - Hutschiene SCALANCE - Wandmontage X204RNA 45 x 100 x 87 X204RNA EEC 70 x 147 x 123 (ohne Schutzbügel) (ohne Schutzbügel) Wandmontage mittels Hut‐...
  • Seite 146 Technische Daten Tabelle 9-4 Meldekontakt Gerätetyp Spannung für den Mel‐ Strom durch den Mel‐ Kontaktart Anschlüsse für den dekontakt dekontakt Meldekontakt SCALANCE X204RNA max. DC 24 V max. 100 mA Öffner 1x 2 polig X204RNA EEC max. AC 240 V max.
  • Seite 147 Technische Daten Tabelle 9-8 Switching-Eigenschaften Gerätetyp Max. Anzahl lernbarer Aging Time Switching-Verfahren Latency SCALANCE Adressen X204RNA 1023 30 Sekunden "Store and forward" 15 - 135 µs Bei HSR-Gerät: Bei HSR-Gerät: "Cut Through" zwi‐ 9 µs (unabhängig von schen den Ringports der Telegrammlänge) HSR 1 und HSR 2.
  • Seite 148 Technische Daten SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 149: Zubehör Und Kompatible Geräte

    Tabelle 10-1 Zubehör und Bestellnummern Bestellnummer Erhältlich für SCALANCE Systemhandbuch "Industrial Ethernet 6GK1970 1BA10 0AA0 Alle Netzhandbuch" Nur hier erhältlich: (http:// support.automation.siemens.com/WW/ view/de/27069465) IE-Kabel und Zubehör IE FC Stripping Tool 6GK1901‑1GA00 Alle IE FC Blade Cassettes 6GK1901‑1GB00 Alle IE FC TP Standard Cable GP 6XV1840‑2AH10...
  • Seite 150 Zubehör und kompatible Geräte 10.1 Zubehör Bestellnummer Erhältlich für SCALANCE SFP-Module SFP991-1 Multimode Glas bis 3km 6GK5991-1AD00-8AA0 SCALANCE X204RNA EEC SFP991-1LD Monomode Glas bis 26km 6GK5991-1AF00-8AA0 SCALANCE X204RNA EEC SFP991-1LH+ Monomode Glas bis 6GK5991-1AE00-8AA0 SCALANCE X204RNA EEC 70km Glasfasern MM Robust Cable (50/125) (900 μm) 6XV1873-2R SCALANCE X204RNA EEC SM Robust Cable (4x19/125) (900 µm)

  • Seite 151: Prp-Kompatible Geräte

    Zubehör und kompatible Geräte 10.2 PRP-kompatible Geräte 10.2 PRP-kompatible Geräte PRP-kompatible Geräte Die nachfolgend aufgeführten Geräte sind kompatibel für die Verwendung in PRP-Netzen. Sie können Telegramme mit Überlänge von bis zu 1532 Byte (Jumbo Frames) verarbeiten. Tabelle 10-2 PRP-kompatible Geräte Produkt Artikelnummer Version ab *...
  • Seite 152 Zubehör und kompatible Geräte 10.2 PRP-kompatible Geräte Produkt Artikelnummer Version ab * SCALANCE X204RNA EEC 6GK5204-0BS00-3LA3 / V1.0 6GK5204-0BS00-3PA3 RUGGEDCOM RS950G, managed PRP Redundancy Box 6GK6095-0GS1-... ("..." bedeutet, je V3.11.1 nach Zusammenstellung) 6GK6095-0GS2-... ("..." bedeutet, je nach Zusammenstellung) RUGGEDCOM RNA Module, managed PRP Redundancy Box 6GK60302EM200AA0 / V1.0 6GK60302EM200AA1 /...
  • Seite 153 Zubehör und kompatible Geräte 10.2 PRP-kompatible Geräte Produkt Artikelnummer Version ab * SCALANCE X307-2EEC, AC/DC 100 ... 240 V Redundantes 6GK5307-2FD00-4EA3 V3.7.0 Netzteil SCALANCE X307-2EEC, AC/DC 100 ... 240 V Redundantes 6GK5307-2FD00-4GA3 V3.7.0 Netzteil; CONFORMAL COATING SCALANCE X304-2FE, managed IE-Switch 6GK5304-2BD00-2AA3 V3.7.0 SCALANCE X306-1LDFE, managed IE-Switch...
  • Seite 154 Zubehör und kompatible Geräte 10.2 PRP-kompatible Geräte Produkt Artikelnummer Version ab * SCALANCE XR552-12M, managed IE-Switch 6GK5552-0AA00-2AR2 ES: 1.0 SCALANCE XR528-6M, managed IE-Switch 6GK5528-0AA00-2AR2 ES: 1.0 CP 343-1 Lean 6GK7343-1CX10-0XE0 V2.4 CP 343-1 Bacnet 6FL4 343-1CX10-0XE0 V1.1 CP 343-1 6GK7343-1EX30-0XE0 V2.4 CP 343-1 Advanced 6GK7343-1GX30-0XE0...

  • Seite 155: Maßzeichnungen

    Maßzeichnungen Bild 11-1 SCALANCE X204RNA, Vorderansicht SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...
  • Seite 156 Maßzeichnungen Bild 11-2 SCALANCE X204RNA, Seitenansicht SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...
  • Seite 157 Maßzeichnungen Bild 11-3 SCALANCE X204RNA EEC, Vorderansicht SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...
  • Seite 158 Maßzeichnungen Bild 11-4 SCALANCE X204RNA EEC, Seitenansicht SCALANCE X-200RNA Betriebsanleitung, 10/2016, C79000-G8900-C342-04...

  • Seite 159: Index

    Index Anschlussmöglichkeiten Glossar, 11 SCALANCE X204RNA EEC (PRP/HSR), 38 Group Name, 111, 113 SCALANCE X204RNA, 33 SCALANCE X204RNA EEC, 37 Anzeigen Fault-Anzeige, 49, 51 HTTPS Only, 105 Portzustandsanzeige, 50, 52 Power-Anzeige, 49, 52 ATEX, 14, 140 Autonegotiation, 36, 41, 126 IP-Adresse, 76, 105, 107 Konfigurationsmöglichkeiten, 76 BOOTP, 105...
  • Seite 160 Index UL-Zulassung nach UL 508, 141 nach UL 60950, 141 User Name, 113 Redundanzfehler, 49, 51 UTC-Zeit, 123 Refresh, 82 Repeat, 107 Restart, 86 RFC 1518, 75 Web Based Management, 72 RFC 1519, 75 Zeitzone, 123 Security Level, 111 Zulassungen, 9 Set Value, 82 Sicherheitshinweise, 13 SIMATIC NET-Glossar, 11...

Diese Anleitung auch für:

6gk5204-0ba00-2kb26gk5204-0bs00-2na36gk5204-0bs00-3pa36gk5204-0ba00-2mb26gk5204-0bs00-3la3

Inhaltsverzeichnis
