Funktionsbeschreibung und Konfiguration über Web Based Management
7.10 Das Menü "Switch"
● 512 - 1023 Byte
● 1024 - 1536 Byte

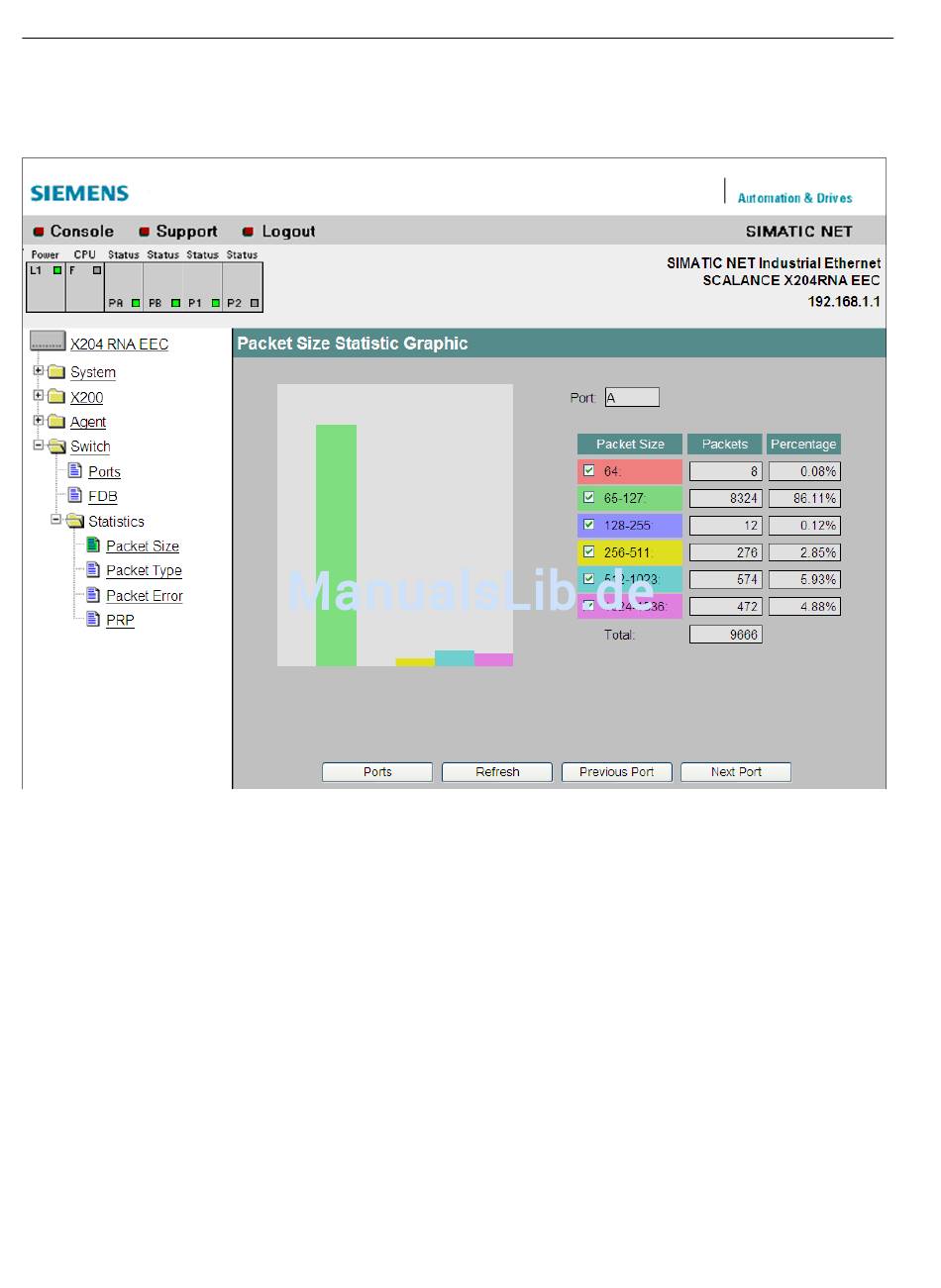

Bild 7-41 Packet Size Statistic Graphic
Mit den Optionskästchen in der Spalte "Packet Size" bestimmen Sie den Inhalt der Grafik. In
der Grafik wird der Wert in der Spalte "Packets" für einen bestimmten Größenbereich nur dann
dargestellt, wenn die entsprechende Option aktiviert ist. Die Spalte "Percentage" gibt den
prozentualen Anteil der Pakete in einem bestimmten Längenbereich an der Gesamtmenge
der Pakete für diesen Port an. Bei der Berechnung des prozentualen Anteils werden nur die
Größenbereiche einbezogen, deren Option aktiviert ist.
Mit den Schaltflächen "Previous Port" und "Next Port" können Sie zur Darstellung des
vorangegangenen bzw. des nächsten Ports wechseln.
