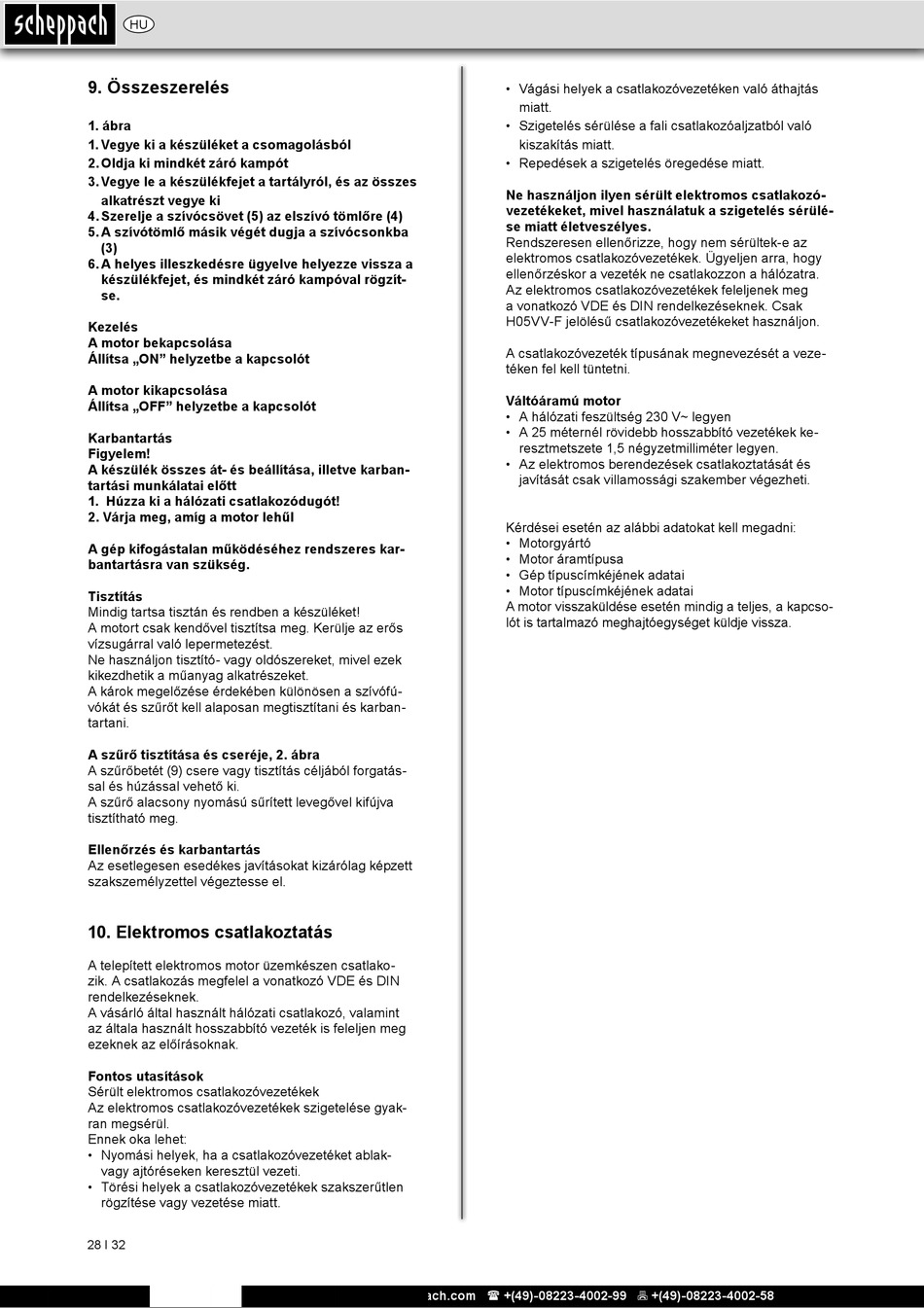

9. Összeszerelés
1. ábra
1. Vegye ki a készüléket a csomagolásból
2. Oldja ki mindkét záró kampót
3. Vegye le a készülékfejet a tartályról, és az összes
alkatrészt vegye ki
4. Szerelje a szívócsövet (5) az elszívó tömlőre (4)
5. A szívótömlő másik végét dugja a szívócsonkba
(3)
6. A helyes illeszkedésre ügyelve helyezze vissza a
készülékfejet, és mindkét záró kampóval rögzít-
se.
Kezelés
A motor bekapcsolása
Állítsa „ON" helyzetbe a kapcsolót
A motor kikapcsolása
Állítsa „OFF" helyzetbe a kapcsolót
Karbantartás
Figyelem!
A készülék összes át- és beállítása, illetve karban-
tartási munkálatai előtt
1. Húzza ki a hálózati csatlakozódugót!
2. Várja meg, amíg a motor lehűl
A gép kifogástalan működéséhez rendszeres kar-
bantartásra van szükség.
Tisztítás
Mindig tartsa tisztán és rendben a készüléket!
A motort csak kendővel tisztítsa meg. Kerülje az erős
vízsugárral való lepermetezést.
Ne használjon tisztító- vagy oldószereket, mivel ezek
kikezdhetik a műanyag alkatrészeket.
A károk megelőzése érdekében különösen a szívófú-
vókát és szűrőt kell alaposan megtisztítani és karban-
tartani.
A szűrő tisztítása és cseréje, 2. ábra
A szűrőbetét (9) csere vagy tisztítás céljából forgatás-
sal és húzással vehető ki.
A szűrő alacsony nyomású sűrített levegővel kifújva
tisztítható meg.
Ellenőrzés és karbantartás
Az esetlegesen esedékes javításokat kizárólag képzett
szakszemélyzettel végeztesse el.
10. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatlako-
zik. A csatlakozás megfelel a vonatkozó VDE és DIN
rendelkezéseknek.
A vásárló által használt hálózati csatlakozó, valamint
az általa használt hosszabbító vezeték is feleljen meg
ezeknek az előírásoknak.
Fontos utasítások
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyak-
ran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűtlen
rögzítése vagy vezetése miatt.
28 І 32
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
• Vágási helyek a csatlakozóvezetéken való áthajtás
miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való
kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozó-
vezetékeket, mivel használatuk a szigetelés sérülé-
se miatt életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e az
elektromos csatlakozóvezetékek. Ügyeljen arra, hogy
ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.
Az elektromos csatlakozóvezetékek feleljenek meg
a vonatkozó VDE és DIN rendelkezéseknek. Csak
H05VV-F jelölésű csatlakozóvezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a veze-
téken fel kell tüntetni.
Váltóáramú motor
• A hálózati feszültség 230 V~ legyen
• A 25 méternél rövidebb hosszabbító vezetékek ke-
resztmetszete 1,5 négyzetmilliméter legyen.
• Az elektromos berendezések csatlakoztatását és
javítását csak villamossági szakember végezheti.
Kérdései esetén az alábbi adatokat kell megadni:
• Motorgyártó
• Motor áramtípusa
• Gép típuscímkéjének adatai
• Motor típuscímkéjének adatai
A motor visszaküldése esetén mindig a teljes, a kapcso-
lót is tartalmazó meghajtóegységet küldje vissza.
