Inhaltszusammenfassung für WAREMA climatronic studio
Seite 1

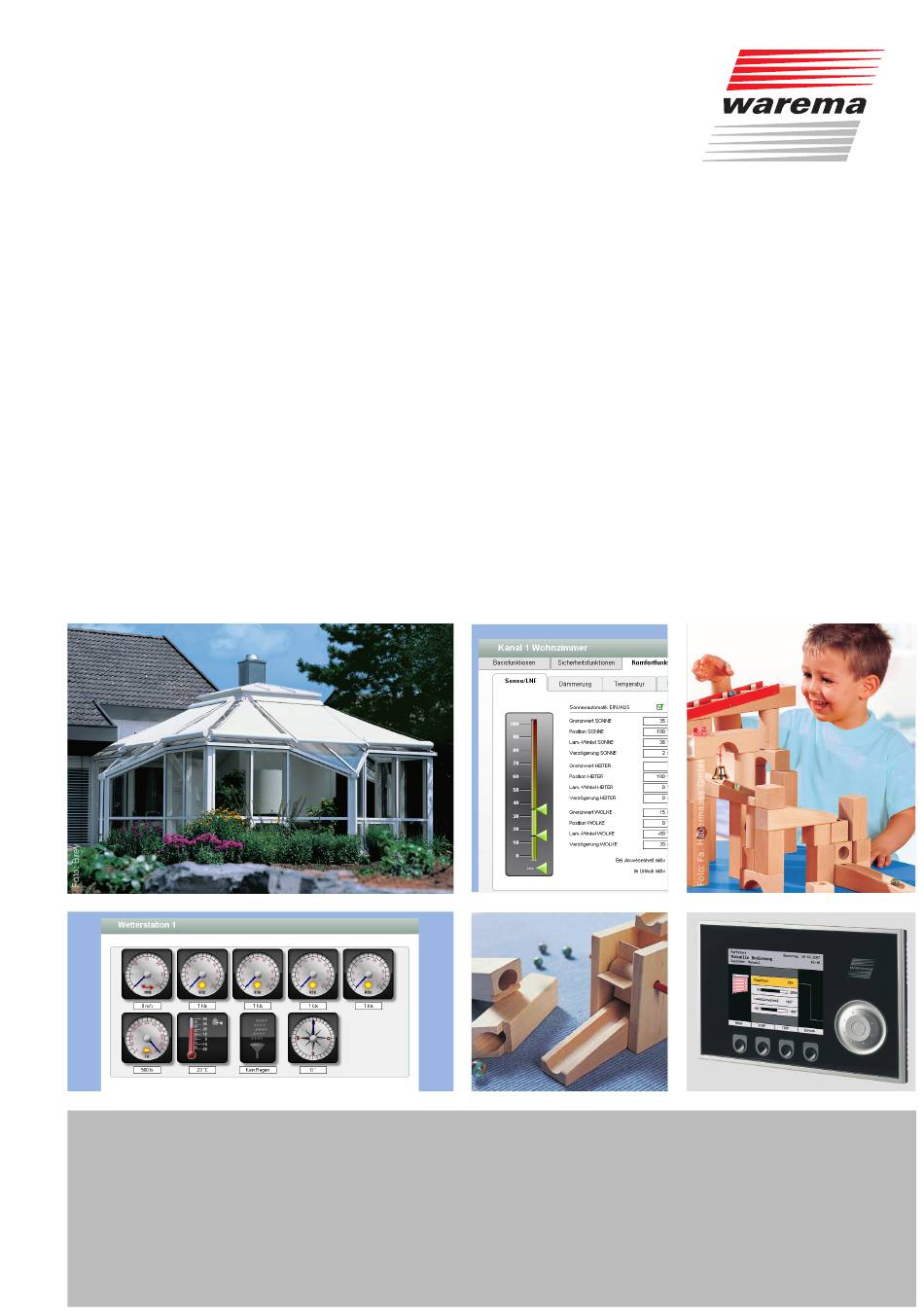

WAREMA climatronic studio ® Software-Handbuch (Für künftige Verwendung aufbewahren) Gültig ab 27. Juli 2009 Sonne. Licht. WAREMA . 816467_d...
Seite 2
Verkaufs-, Liefer- und Montagebedingungen für Software-Produkte § 1 Vertragsgegenstand (1) Die WAREMA Renkhoff SE verkauft dem Kunden ein (7) Unternehmer müssen uns offensichtliche Mängel in- Softwareprodukt: siehe Auftragsbestätigung. Die in diesen nerhalb einer Frist von 10 Tagen ab Empfang der Ware Unterlagen enthalten Angaben und Daten können ohne...
Versionen ......................11 Einführung ...................... 12 Funktionen ......................12 Prinzipieller Aufbau eines WAREMA climatronic Systems ......12 Schnittstellen zum PC ..................13 Betriebsmodi / Rechte im WAREMA climatronic studio ......13 Verbindung PC <-> Bediengerät ..............14 3.5.1 Zustand: Nicht verbunden ................14 3.5.2 Zustand: Verbunden ..................14 3.5.2.1...
Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elek- tronisches Medium oder in eine maschinell lesbare Form im Ganzen oder in Teilen ohne vorherige schriftliche Genehmigung durch WAREMA ist nicht gestattet. Alle weiteren Rechte an der Software sind in den mitgelieferten Li- zenzbestimmungen festgelegt.
Sicherheitshinweise WAREMA climatronic studio ® 2 Sicherheitshinweise Wir haben das WAREMA climatronic studio unter Beachtung der grundlegen- den Sicherheitsanforderungen entwickelt und geprüft. Trotzdem bestehen Restrisiken! Lesen Sie deshalb dieses Handbuch, bevor Sie die Steuerung in Betrieb neh- men und bedienen! Beachten Sie unbedingt die hier aufgeführten Sicherheitshinweise und die...
Sicherheitshinweise 2.2 Bestimmungsgemäßer ebrauch Die WAREMA climatronic ermöglicht den Anschluss unterschiedlicher Geräte wie Sonnenschutzprodukt-, Beleuchtungs-, Heiz-, Kühl und Lüftungseinrich- tungen sowie von Fensterantrieben und Messwertgebern. WARRNR Bei Fragen zum Anschluss von Geräten, die nicht in dieser Anleitung aufgeführt sind, ist die Genehmigung des Herstellers einzuholen! Alle Geräte der Steuerung sind, falls nicht anders beschrieben, zur Montage...
2.4 Rachrüstungen und Veränderungen Die WAREMA climatronic ist von uns sicher konzipiert und gebaut worden. Alle notwendigen Einstellungen werden bei der Erstinbetriebnahme vorge- nommen. Eine Änderung der Anlagenparameter ist nur dann erforderlich, wenn das Verhalten der Steuerung angepasst werden soll, sich an der Mess- wertgeber-Ausrüstung etwas ändert oder die Steuerung selbst ausgetauscht...
Sicherheitshinweise 2.6 Versionen Das WAREMA climatronic studio, Version 1.2, arbeitet auch mit den Soft- warefunktionen und Projekten der Versionen 1.0 und 1.1 zusammen. Folgen- de Punkte sind hierbei zu beachten: Bei alten Versionen von Bediengerät- und Aktor-Software können einige Para- meter nicht eingestellt werden.
Einflüsse von außen zu reagieren. Mithilfe der PC-Software WAREMA climatronic studio ist es möglich, ein WAREMA climatronic Projekt am PC komfortabel zu erstellen und zu parametrieren, um dann die Projektdaten mittels SD-Karte oder Laptop (USB- Verbindung) vor Ort in das Bediengerät zu übertragen.
Einstellungen zurück zu übertragen. USB-Schnittstelle: Des Weiteren befindet sich an der gleichen Seite die USB-Schnittstelle. Hier- über kann die WAREMA climatronic mit einem PC verbunden werden. Somit kann die WAREMA climatronic direkt über den PC parametriert und bedient werden.
3.5.2 Zustand: Verbunden Verbinden Sie den PC über die USB-Schnittstelle (mit dem mitgelieferten USB-Kabel) mit dem Bediengerät. Das WAREMA climatronic studio erkennt dies und zeigt es unten rechts im der Statuszeile an (das rote X über dem USB-Stecker verschwindet). HIIWEIS Wenn Sie nach der Installation der WAREMA climatronic studio Software zum ersten Mal den PC oder Laptop mit dem Bediengerät verbinden, werden Sie...
Arten erfolgen: Sie speichern die Projektdaten mittels PC auf SD-Karte, stecken die SD- Karte vor Ort in den SD-Kartenslot in der WAREMA climatronic und laden die Projektdaten. Sie verbinden Ihren PC (Laptop) mittels des mitgelieferten USB-Kabels mit der USB-Schnittstelle an der WAREMA climatronic und laden die Pro- jektdaten.
Seite 16
Einführung WAREMA climatronic studio ® Prinzipieller Ablauf der Inbetriebnahme der WAREMA climatronic mit WAREMA climatronic studio (nur für Fachpersonal): Start Offline Nein arbeiten? (online) Assistent verwenden? Nein (manuell) Organisieren Organisieren Assistent Parametrieren Parametrieren Datei climatro.nic Projekt in Bediengerät übertragen Fertig Abb.
Systemvoraussetzungen 4 System- voraussetzungen Folgende Mindestanforderungen muss Ihr System für eine korrekte Funktion der WAREMA climatronic studio-Software erfüllen: ® Intel Pentium ® oder AMD-gestützter Personal Computer Prozessorgeschwindigkeit: 2 GHz oder höher Microsoft Windows XP, Windows 7, Windows 8 oder Windows 8.1 Acrobat Reader™...
Verfügung haben! Beenden Sie alle anderen Windows-Anwendungen. 5.1 Installation Lesen Sie auf der WAREMA climatronic studio-CD die Datei readme.rtf ! Sie enthält Informationen zur Installation. Falls Sie bei der Installation ein anderes Verzeichnis als C:\WAREMA\WAREMA climatronic studio wählen, dann müssen Sie sicher- stellen, dass Sie in diesem Verzeichnis Schreibrechte besitzen! Führen Sie das Installationsprogramm setup.exe aus.
Wenn Sie die climatronic zum ersten Mal mit dem PC verbinden, öffnet sich der Treiberdialog von Windows. Geben Sie als Suchpfad das Verzeichnis an, das Sie für die Installation des WAREMA climatronic studio ausgewählt haben. Eine detaillierte Installationsanleitung erhalten Sie, wenn Sie im Verzeichnis „USB Driver/Windows XP“...
® 6 Übersicht 6.1 WAREMA climatronic studio starten Bitte starten Sie das WAREMA climatronic studio über das Windows-Startme- nü! 6.2 Erläuterung der Vberfläche Wenn Ihnen im Folgenden bestimmte hier verwendete Begriffe nicht klar sein sollten, können Sie das Glossar im Kapitel „13 Glossar“ auf Seite 118 zu Hilfe nehmen.
Seite 21
("Geräte laden"; nur im Online-Modus) Anzeige der Verbindung durch USB-Kabel Anzeige des Online-/Offline-Modus In der folgenden Grafik sehen Sie das Startfenster von WAREMA climatronic studio mit seinen Elementen im Fachpartner-Modus: WAREMA climatronic studio Abb. 5 Startfenster des (im Fachpartner-Modus) Für den Fachpartner:...
Ihre Projekte, sodass Sie sie später wieder eindeutig identifizieren können! 6.3.1.3 Öffnen Modus: Fachpartner/Offline Der Menüpunkt [Öffnen] öffnet ein zuvor angelegtes Projekt und lädt es in das WAREMA climatronic studio. 6.3.1.4 Speichern Modus: Fachpartner/Offline Der Menüpunkt [Speichern] speichert die Projektdaten des WAREMA climatronic studio.
6.3.1.6 Projekt konvertieren in Version 1.1/1.2 Modus: Fachpartner/Offline Wenn im WAREMA climatronic studio ein Projekt mit einer älteren Version bear- beitet wird, dann kann es mit diesen Menüpunkten konvertiert werden. HIIWEIS Dieser Vorgang kann nicht rückgängig gemacht werden. Legen Sie vorher eine Sicherheitskopie der Projektdatei an.
Hier können Sie ein zuvor gespeichertes Projekt (entspricht einem Windows- Verzeichnis mit diesem Namen) umbenennen. 6.3.1.15 Beenden Modus: alle Mit diesem Menüpunkt beenden Sie das WAREMA climatronic studio Pro- gramm. 6.3.2 Einstellungen-Menü Im Menü [Einstellungen] können Sie folgende Aktionen ausführen: 6.3.2.1 Einstellungen...
Kapitel „11.1 Standby-Bild“ auf Seite 115 und in der Bedienungsanleitung zur WAREMA climatronic. 6.3.6 Info-Menü Im Info-Menü erscheint ein Fenster mit Informationen zur Version des WAREMA climatronic studio und Kontaktinformationen von WAREMA und der Servicehotline. 816467_d•20.07.2009 Technische Änderungen behalten wir uns vor...
über das [ ]-Zeichen aus der Liste gelöscht werden können. Die Einstellungen, die Sie mit dem Assistenten getroffen und gespeichert haben, können in die WAREMA climatronic studio Software übernommen und manuell bearbeitet werden (Im Bereich Organisieren und Parametrieren, siehe weiter unten).
[ ] und [ ]. Wählen Sie durch Anklicken, ob eine Funkuhr verwendet werden soll (in einer WAREMA climatronic Wetterstation enthalten). Wenn Sie die automatische Lamellennachführung verwenden möchten, dann müssen Sie hierfür den Standort der climatronic (korrekter Längen- und Brei- tengrad) eingeben.
Assistent WAREMA climatronic studio ® 7.2 Aktoren Im Schritt "Aktoren" können Sie bis zu 200 Aktoren zu der Liste hinzufügen oder wieder löschen: Tragen Sie über das [ ]-Zeichen die Anzahl von Aktoren in die Liste ein, die Sie für Ihr Projekt brauchen.
Assistent 7.2.2 Aktoren entfernen Um einen Aktor wieder aus dem Projekt zu entfernen, gehen Sie wie folgt vor: Wählen Sie den entsprechenden Aktor in der Liste durch Anklicken aus. Dieser Aktor wird dunkelgrau hinterlegt. Klicken Sie mit der Maus auf das [ ]-Symbol unterhalb der Lis te mit dem Titel "Name der Aktoren".
Assistent WAREMA climatronic studio ® 7.3.1 Wetterstationen kopieren Um eine angelegte Wetterstation typgleich zu kopieren, gehen Sie wie folgt vor: Wählen Sie die entsprechende Wetterstation in der Liste durch Anklicken aus. Diese Wetterstation wird dunkelgrau hinterlegt. Klicken Sie mit der Maus auf das [ ]-Symbol unterhalb der Lis te mit dem Titel "Name der Wetterstationen".
Assistent 7.4 Feuchte/Hemp. Im Schritt "Feuchte/Temp." können Sie bis zu 2 Messwertgeber vom Typ Feuchte/Temp. zu der Liste hinzufügen oder wieder löschen: In der folgenden Grafik sehen Sie die Eingabemaske "Feuchte/Temp" mit ihren Elementen: Feuchte/Temp Abb. 10 Eingabemaske 7.4.1 Feuchte/Hemp. hinzufügen Um einen Feuchte/Temp.
Geräte eines WAREMA climatronic Systems angelegt. Nun definieren Sie in diesem Schritt, wie viele logische Kanäle Sie in der WAREMA climatronic verwenden wollen (maximal 32). Jeder Kanal steuert unabhängig von anderen Kanälen ein oder mehrere Produkte (Raffstore, Fenster …) an.
Assistent 7.5.1 Kanäle hinzufügen Um einen Kanal dem Projekt hinzuzufügen, gehen Sie wie folgt vor: Klicken Sie mit der Maus auf das [ ]-Zeichen unterhalb der Liste mit dem Titel "Name der Kanäle". Es wird ein neuer Kanal angelegt und im Dialogfenster rechts werden Stan- dardwerte eingetragen.
7.6 Produkte Sie haben nun, wenn Sie zuerst die Schritte 7.1 bis 7.5 durchgeführt haben, alle notwendigen Geräte und Kanäle eines WAREMA climatronic Systems angelegt. Nun definieren Sie in diesem Schritt, wie viele Produkte (Raffstore, Fenster …) Sie an der WAREMA climatronic verwenden wollen.
Wählen Sie, falls verfügbar, den Typ des Behangs aus der Liste aus (diese öffnet sich durch Klicken auf die Schaltfläche [ ]). HIIWEIS Wenn Sie einen Behangtyp von WAREMA einsetzen und diesen aus der Liste auswählen, werden die korrekten Werte für Wendezeit, Minimalwinkel und Maximalwinkel automatisch eingetragen.
Assistent WAREMA climatronic studio ® 7.7 Sicherheitsfunktionen Im Schritt "Sicherheitsfunktionen" können Sie die Sicherheitsfunktionen Wind- überwachung, Eisüberwachung und Niederschlagsüberwachung für jeden Kanal ein- oder ausschalten. In der folgenden Grafik sehen Sie die Eingabemaske "Sicherheitsfunktionen" mit ihren Elementen: Abb. 13 Eingabemaske Sicherheitsfunktionen HIIWEIS Abhängig von der Art der Kanäle, die Sie im Vorfeld ausgewählt haben, wer-...
Eingabemaske die entsprechen- den Funktionen über die Ankreuzfelder. Informationen über die Arbeitsweise der einzelnen Funktionen können Sie den Anleitungen zur WAREMA climatronic entnehmen. HIIWEIS Wie bei den Sicherheitsfunktionen werden auch bestimmte Komfortfunktio- nen abhängig vom Kanaltyp werkseitig aktiviert oder deaktiviert.
Assistent WAREMA climatronic studio ® 7.9 Zeitschaltuhr Im Schritt "Zeitschaltuhr" können Sie zwei Schaltzeitpunkte pro Tag für jeden Kanal getrennt programmieren. Zu jedem dieser Schaltzeitpunkte können sie einen Fahrbefehl auslösen und die Komfortfunktionen aktivieren oder deaktivieren. Werkseitig ist die Zeit- schaltuhr für alle Kanäle ausgeschaltet.
Seite 39
Assistent In der folgenden Grafik sehen Sie die Eingabemaske "Zeitschaltuhr" des As- sistenten mit seinen Elementen: Abb. 15 Eingabemaske Zeitschaltuhr Verfahren Sie für die Einstellungen des Zeitschaltpunktes 2 genauso wie zu- vor für Zeitschaltpunkt 1 beschrieben. 816467_d•20.07.2009 Technische Änderungen behalten wir uns vor...
Die Zuordnung ist notwendig, da sowohl Sicherheitsfunktionen als auch Komfortfunktionen diese zur korrekten Funktion benötigen. Welche Sicher- heits-/Komfortfunktion welche Sensoren benötigen, entnehmen Sie bitte den Anleitungen zur WAREMA climatronic. Zur Zuordnung gehen Sie wie folgt vor: Wählen Sie zuerst den Kanal aus, dem die Sensoren zugeordnet werden sol- len.
Assistent In der folgenden Grafik sehen Sie die Eingabemaske "Messwertgeber-Zuord- nung" mit ihren Elementen: Abb. 16 Eingabemaske Messwertgeber-Zuordnung 7.11 Kontaktzuordnung Im Schritt "Kontaktzuordnung" können Sie die Produkte den Aktoren zuord- nen. Dies erfolgt in ähnlicher Art wie bei der Messwertgeberzuordnung. Die verfügbaren Produkte sehen Sie in der linken Liste in der Eingabemaske.
Seite 42
In der folgenden Grafik sehen Sie die Eingabemaske "Kontaktzuordnung" mit ihren Elementen: Abb. 17 Eingabemaske Kontaktzuordnung HIIWEIS Beachten Sie zur Kontaktzuordnung die ausführlichen Informationen in der Installationsanleitung zur WAREMA climatronic. Technische Änderungen behalten wir uns vor 816467_d•20.07.2009...
Gruppen im Eingabefeld rechts Namen vergeben. HIIWEIS Wenn Sie den Namen der Gruppe zweizeilig eingeben, dann wird dieser auch im WAREMA climatronic Bediengerät zweizeilig angezeigt. In der folgenden Grafik sehen Sie die Eingabemaske "Gruppen" mit ihren Elementen: Abb. 18 Eingabemaske Gruppen 7.12.1...
Assistent WAREMA climatronic studio ® 7.13 ruppenmitglieder Im Schritt "Gruppenmitglieder" können Sie die zu steuernden Kanäle den Gruppen zuordnen. Dies erfolgt in ähnlicher Art wie bei der Messwertgeber- zuordnung. Die verfügbaren Kanäle sehen Sie in der linken Liste in der Ein- gabemaske.
Klicken Sie auf die Schaltfläche [Übernehmen Die Daten des Projekts werden übernommen und können im WAREMA climatronic studio weiterbearbeitet werden. Falls Sie die Daten verwerfen wollen, dann klicken Sie auf die Schaltfläche [Verwerfen Die Daten des Projekts werden verworfen und es gehen alle getroffenen Ein- stellungen verloren.
Im zweiten Abschnitt erfolgt dann die jeweilige Parametrierung der Produkte, Aktoren, Kanäle usw. Im dritten und letzten Abschnitt werden die Daten in die WAREMA climatronic Geräte (Aktoren, Wetterstationen, Sensor Interfaces, Tableau Interface und Feuchte/Temp.) übertragen und das System ist betriebsbereit.
8.2 Vrganisieren Wenn Sie die Schaltfläche „Organisieren“ in der Aktionenleiste anklicken, dann erscheinen auf der linken Seite im WAREMA climatronic studio drei Schaltflächen für Produkte, Geräte und Kanäle. Durch Mausklick auf die je- weilige Schaltfläche öffnet sich eine Liste, in die Produkte, Geräte oder Kanä- le durch Anklicken der [ ]-Symbol eingetragen werden können.
Durch anschließendes Klicken auf „Übernehmen“ werden, entsprechend der Anzahl, die Produkte links in die Liste eingetragen. HIIWEIS Produktnamen können nur im WAREMA climatronic studio vergeben werden, nicht jedoch am Bediengerät. In der folgenden Grafik sehen Sie das Register Produkte > Grundeinstellun- gen mit seinen Elementen: Abb.
Anzahl, links in die Liste eingetragen. Wenn Sie Online arbeiten, können sie zudem die IDs der Geräte direkt mittels ID-Taste vergeben. Siehe dazu auch die Anleitung der WAREMA climatronic. Wenn Sie ein Gerät aus der Liste auswählen, sehen Sie im Anzeigefenster je nach Gerätetyp bis zu drei Register:...
Seite 50
Hier können Sie nachträglich den Gerätenamen einer Wetterstation ändern, falls gewünscht, sowie die Seriennummer des Geräts eingeben. Bei ange- schlossenem WAREMA climatronic System und vorhandener Wetterstation kann die Eingabe der Seriennummer auch über die "ID-Taste“ (bei diesem Gerät durch seitliches Heranführen des mitgelieferten Magneten an die Wet- terstation) erfolgen.
Seite 51
Hier können Sie nachträglich den Gerätenamen eines Sensor Interfaces ändern, falls gewünscht, sowie die Seriennummer des Geräts eingeben. Bei angeschlossenem WAREMA climatronic System und vorhandenem Sensor Interface kann die Eingabe der Seriennummer auch über die Taste "Prog ID“ am Sensor Interface erfolgen.
Seite 52
Hier können Sie nachträglich den Gerätenamen eines Tableau Interfaces ändern, falls gewünscht, sowie die Seriennummer des Geräts eingeben. Bei angeschlossenem WAREMA climatronic System und vorhandenem Tableau Interface kann die Eingabe der Seriennummer auch über die "Prog ID“-Taste am Tableau Interface erfolgen.
Seite 53
Vrganisieren So gehen Sie vor: Ändern Sie, falls gewünscht, den Namen für das Gerät im Eingabefeld. Klicken Sie auf [Übernehmen Der geänderte Gerätename wird übernommen (sichtbar auch in der Geräte- liste links). Außerdem können Sie die Seriennummer eines Tableau Interfaces manuell eingeben: Ändern Sie die Seriennummer des Produkts im Eingabefeld und klicken Sie auf [Übernehmen...
Seite 54
Feuchte/Hemp. Hier können Sie nachträglich den Gerätenamen eines Messwertgebers vom Typ Feuchte/Temp. ändern sowie die Seriennummer des Geräts eingeben. Bei angeschlossenem WAREMA climatronic System und vorhandenem Feuchte/Temp. kann die Eingabe der Seriennummer auch über die ID-Taste im Messwertgeber erfolgen. In der folgenden Grafik sehen Sie das Register "Geräte > Feuchte/Temp. >...
Seite 55
Vrganisieren Alternativ kann die Seriennummer des Messwertgebers per ID-Taste ausgele- sen werden (wenn online): Klicken Sie auf [ID empfangen Es erscheinen nacheinander zwei Hinweismenüs: Betriebsart umstellen. Bitte warten. Und: Warte auf ID-Taste..Drücken Sie die ID-Taste im Inneren des Messwertgebers. Es erscheinen nacheinander zwei Hinweismenüs: Meldung empfangen.
Seite 56
Vrganisieren WAREMA climatronic studio ® So gehen Sie vor: Ändern Sie, falls gewünscht, den Namen für das Gerät im Eingabefeld und klicken Sie auf [Übernehmen Der geänderte Gerätename wird übernommen (sichtbar auch in der Geräte- liste links). Außerdem können Sie die Seriennummer des Aktors manuell eingeben: Ändern Sie die Seriennummer des Geräts im Eingabefeld und klicken Sie auf...
Vrganisieren 8.2.2.2 Kontakt-Zuordnung Das Register [Kontakt-Zuordnung] erscheint nur beim Gerätetyp "Aktor". Sie können hier die zuvor angelegten Produkte den Kontakten eines Aktors zu- ordnen oder die Zuordnung wieder aufheben (das Produkt für andere Aktor- anschlüsse verfügbar machen). In der folgenden Grafik sehen Sie das Register "Geräte > Aktor > Kontakt- Zuordnung"...
Vrganisieren WAREMA climatronic studio ® HIIWEIS Zuordnung zu einem ganz bestimmten Kontakt: Wählen Sie vor dem Anklicken der [Übernehmen [ ]-Schaltfläche einen frei- en Aktorkontakt aus der rechten Liste aus. Das Produkt wird dann diesem Kontakt zugeordnet, wenn dies technisch möglich ist. Bitte beachten Sie hier- zu auch die Hinweise in der Installationsanleitung! Wenn das Produkt mehre- re Kontakte benötigt, ist der ausgewählte Kontakt der erste.
Seite 59
Vrganisieren Um ein Produkt einer lokalen Gruppe zuzuordnen, gehen Sie wie folgt vor: Klicken Sie in der Zeile des Produkts auf die Schaltfläche [ ] des gewünsch- ten Verriegelungskontakts. Die Schaltfläche [ ] wird grün. Das Produkt in dieser Zeile wird hiermit Mitglied der lokalen Gruppe. HIIWEIS Wenn Sie mehrere Mitglieder der lokalen Gruppe definiert haben, dann wer- den die entsprechenden Schaltflächen [ ] zur Veranschaulichung durch eine...
HIIWEIS Wenn Sie den Namen des Kanals zweizeilig eingeben, dann wird dieser auch im WAREMA climatronic Bediengerät zweizeilig angezeigt. Wenn Sie einen Kanal aus der Liste auswählen , dann sehen Sie im Anzeige- fenster drei Register: [Grundeinstellungen], [Produkt-Zuordnung] und [Messwertgeber-Zuordnung] 8.2.3.1...
Vrganisieren 8.2.3.2 Produkt-Zuordnung Im Register [Produkt-Zuordnung] können Sie die zuvor angelegten Produkte dem ausgewählten Kanal zuordnen oder die Zuordnung wieder aufheben (das Produkt für andere Kanäle verfügbar machen). In der folgenden Grafik sehen Sie das Register "Produkt-Zuordnung" des Ka- nals mit seinen Elementen: Abb.
Vrganisieren WAREMA climatronic studio ® 8.2.3.3 Messwertgeber-Zuordnung Im Register "Messwertgeber-Zuordnung" können Sie die zuvor angelegten Messwertgeber dem ausgewählten Kanal zuordnen oder die Zuordnung wie- der aufheben (angelegte Messwertgeber sind immer für alle Kanäle gleich- zeitig verfügbar). Es sind bereits beim Anlegen des Kanals automatisch und in Abhängigkeit des Kanaltyps Zuordnungen vorgenommen worden.
Schaltfläche werden im ausgewählten Register die Grundeinstellungen – je nach ausgewähltem Produkttyp – eingestellt. Anschließend auf [Übernehmen ] klicken. In der folgenden Grafik sehen Sie das Fenster "Parametrieren" von WAREMA climatronic studio mit seinen Elementen: Abb. 34 Fenster Parametrieren 816467_d•20.07.2009...
Produkt es sich in diesem Projekt handelt. Sie wird nur zu internen Zwecken benötigt. HIIWEIS In einem WAREMA climatronic Projekt können maximal 1200 Produkte ange- legt werden. 8.3.1.2 Kontaktzuordnung In diesem Register sehen Sie, welchen Kontakten auf welchem Aktor das Produkt beim Organisieren zugeordnet wurde.
Seite 65
Parametrieren In der folgenden Grafik sehen Sie das Register "Produkte > Laufzeiten " mit seinen Elementen: Abb. 35 Register Produkte > Laufzeiten 816467_d•20.07.2009 Technische Änderungen behalten wir uns vor...
Die Betriebsart bezieht sich hier auf ein lokal am Aktor angeschlossenes Be- dienelement. Die Betriebsart am Bediengerät der WAREMA climatronic, also die Art der manuellen Bedienung, erfolgt bei den Kanälen. Idealerweise vergeben Sie bei beiden die gleiche Betriebsart. Damit besitzen Sie eine einheitliche Bedie- nung.
Seite 67
Der externe Taster für Anwesend/Abwesend muss dabei an einem Aktor vom Typ 6M, der als Aktor 1 angelegt wurde, angeschlossen werden. Nähere Hin- weise finden Sie dazu in der Anleitung der WAREMA climatronic. Ab Version 1.2 kann der externe Taster auch an das Tableau Interface angeschlossen werden.
Seite 68
„---„ dargestellt. Wenn sie die Reihenfolge ändern möchten, dann kön- nen Sie dies in der rechten Liste des Registers „Bedienoberfläche“ des WAREMA climatronic studio. Durch Auswahl eines Eintrags in der Liste und anschließendem Klicken der [ / ]-Schaltflächen neben der Liste wandert der Eintrag in der Liste höher oder tiefer.
Voreingestellt sind Schließer. Die Anzahl der Eingänge ist dabei abhängig vom Aktortyp. Weitere Informa- tion zum Bedienelement und zum verwendeten Eingang entnehmen Sie bitte der WAREMA climatronic Anleitung. Verriegelungskontakte In diesem Register kann eingestellt werden, ob die Eingänge der Verriege- lungskontakte Öffner oder Schließer sind.
Temp.) können Sie dem Gerät einen Namen vergeben. Zusätzlich können Sie hier die Seriennummer des Gerätes entweder manuell eingegeben oder, wenn das WAREMA climatronic System mit dem PC via USB verbunden und Online ist, auch über die ID-Taste im Feuchte/Temp. eingegeben. Die Serien- nummer wird zur Kommunikation zwischen Bediengerät und Feuchte/Temp.
Typ des Kanals wählen. HIIWEIS Wenn Sie den Namen des Kanals zweizeilig eingeben, dann wird dieser auch im WAREMA climatronic Bediengerät zweizeilig angezeigt. Auf der rechten Seite des Registers können Sie zudem die wichtigsten Para- meter der Komfortfunktionen einstellen und sehen, ob Sicherheitsfunktionen aktiviert sind oder nicht.
Parametrieren WAREMA climatronic studio ® 8.3.3.2 Sicherheitsfunktionen Bitte beachten Sie vor dem Verändern der Standard-Sicherheitseinstellungen die Hinweise zu den jeweiligen Produkten, die über diesen Kanal gesteuert werden! In den einzelnen Registern werden Schieberegler zur einfachen Eingabe von Grenzwerten angeboten. Mit Hilfe der Maus ist das grüne Dreieck und somit der jeweilige Grenzwert in der Grafik verschiebbar.
Seite 73
Sie zuvor das Ankreuzfeld unterhalb des Rahmens aktivie- ren. Genauere Hinweise zur Funktion des richtungsabhängigen Windgrenz- wertes entnehmen Sie bitte der WAREMA climatronic Anleitung. So lange „Windalarm“ aktiv ist, kann weder manuell bedient werden noch können die Komfortfunktionen zu Fahrbefehlen führen. Der Windalarm ist aktiv, wenn der Windgrenzwert für die Dauer der Einschaltverzögerung über-...
Seite 74
Parametrieren WAREMA climatronic studio ® Im Register „Eis“ können Sie für diesen Kanal einen Temperaturgrenzwert eingeben sowie eine Position/Lamellenwinkel, welche die zugeordneten Pro- dukte bei Unterschreitung dieses Grenzwertes einnehmen sollen. Als Position / Lamellenwinkel sollte eine für die Produkte sichere Position / Lamellenwinkel angegeben werden.
Seite 75
Position / Lamellenwinkel definieren, wenn dieser Zustand aktiv wird. Dies erfolgt durch einen Eingang an einem Aktor vom Typ 6M, der als Aktor 1 an- gelegt wurde. Siehe auch die Anleitung der WAREMA climatronic. Solange „GLT“ aktiv ist, kann weder manuell bedient werden noch können die Komfortfunktionen zu Fahrbefehlen führen.
Parametrieren WAREMA climatronic studio ® 8.3.3.3 Komfortfunktionen Die Komfortfunktion unterteilen sich in mehrere Register. Es ist dabei zu be- achten, das nicht jede Komfortfunktion bei jedem Kanaltyp sinnvoll ist (z.B. Lamellennachführung bei Lüfter). Nicht benötigte Funktionen können Sie deaktivieren. Wenn Sie einen Kanal aktivieren, dann sind nicht alle Reiter der Register „Komfortfunktionen“...
Seite 77
Danach ist die Eingabemaske für die Lamellennach- führung aktiv und Sie können entsprechende Positionen/Lamellenwinkel bei definierbaren projizierten Winkeln angeben. Die genaue Funktion der Lamel- lennachführung entnehmen Sie bitte der WAREMA climatronic Anleitung. 816467_d•20.07.2009 Technische Änderungen behalten wir uns vor...
Seite 78
Parametrieren WAREMA climatronic studio ® In der folgenden Grafik sehen Sie das Register Kanäle > Komfortfunktionen > Dämmerung mit seinen Elementen: Abb. 43 Register Kanäle > Komfortfunktionen > Dämmerung Mit der Komfortfunktion Dämmerung ist es Ihnen möglich, bei geringen Außenhelligkeitswerten Fahrbefehle an die Produkte zu senden. Zu diesem Zweck können sie zwei Grenzwerte sowie entsprechende Fahrbefehle (auf...
Seite 79
Seite. Zuvor müssen Sie aber das Ankreuzfeld „Erweiterte Ein- stellungen bearbeiten“ aktivieren. Genaue Hinweise zur Funktion der verschiedenen Modi der Temperaturauto- matik können Sie in den Anleitungen zur WAREMA climatronic nachschlagen. HIIWEIS Wenn Sie möchten, dass die „Temperaturautomatik“ auch bei Abwesenheit oder Urlaub aktiv bleibt, dann müssen Sie die Ankreuzfelder „Bei Abwesen-...
Seite 80
Parametrieren WAREMA climatronic studio ® In der folgenden Grafik sehen Sie das Register Kanäle > Komfortfunktionen > Niederschlag mit seinen Elementen: Abb. 45 Register Kanäle > Komfortfunktionen > Niederschlag Die Niederschlagsüberwachung ist eine Sicherheitsfunktion, die ihre Produk- te bei Niederschlag in die angegebene Position / Lamellenwinkel fährt. Im Gegensatz zur Wind- und Eisüberwachung kann der Benutzer diese Funktion...
Seite 81
Parametrieren In der folgenden Grafik sehen Sie das Register Kanäle > Komfortfunktionen > Intervalllüftung mit seinen Elementen: Abb. 46 Register Kanäle > Komfortfunktionen > Intervalllüftung Die Intervalllüftung ist eine Funktion, die z.B. einen Lüfter oder ein Fenster zeitlich begrenzt ein- oder ausschaltet oder auf und zu fährt. Lüftungsstufe, Lüftungsdauer, Pausendauer sowie die Aktivität bei Abwesenheit und im Ur- laub sind hier einstellbar.
Seite 82
Parametrieren WAREMA climatronic studio ® In der folgenden Grafik sehen Sie das Register Kanäle > Komfortfunktionen > Kälteschutz mit seinen Elementen: Abb. 47 Register Kanäle > Komfortfunktionen > Kälteschutz Die Kälteschutzfunktion dient dazu, bei entsprechender Temperatur das Pro- dukt in eine definierte Position zu fahren, z.B. ein Fenster zu schließen. Wird die Sperrtemperatur unterschritten, dann können die anderen Komfortfunkti-...
Seite 83
Seite. Zuvor müssen Sie aber das Ankreuzfeld „Fahren mit Stufen“ aktivieren. Genaue Hinweise zur Funktion der verschiedenen Modi der Luftfeuchteauto- matik können Sie in der Anleitung der WAREMA climatronic nachschlagen. HIIWEIS Wenn Sie möchten, dass die „Luftfeuchteautomatik“ auch bei Abwesenheit oder Urlaub aktiv bleibt, dann müssen Sie die Ankreuzfelder „Bei Abwesen-...
Seite 84
Parametrieren WAREMA climatronic studio ® In der folgenden Grafik sehen Sie das Register Kanäle > Komfortfunktionen > manuelle Bedienung mit seinen Elementen: Abb. 49 Register Kanäle > Komfortfunktionen > manuelle Bedienung Im Register „manuelle Bedienung“ legen Sie fest, welche Position / Lamel- lenwinkel die Produkte beim ersten Tief-Tastendruck bei der Kanalbedienung einnehmen.
Seite 85
Handsenders aktivieren. Dann werden Sie zum Drücken der Lerntaste auf Ihrem Handsender (im Batteriefach) aufgefordert. Wenn die WAREMA climatronic ein gültiges Signal empfängt, dann ist dieser Handsen- der in diesen WAREMA climatronic Handsender-Kanal eingelernt. Zum Lö- schen eines Handsenders einfach die [ID löschen ] -Schaltfläche anklicken.
Seite 86
Parametrieren WAREMA climatronic studio ® In der folgenden Grafik sehen Sie das Register Kanäle > Komfortfunktionen > Urlaub/Abwesend mit seinen Elementen: Abb. 51 Register Kanäle > Komfortfunktionen > Urlaub/Abwesend In diesem Register können Sie festlegen, auf welche Position / Lamellenwin-...
Parametrieren 8.3.3.4 Zeitschaltuhr In der folgenden Grafik sehen Sie das Register Kanäle > Zeitschaltuhr mit seinen Elementen: Abb. 52 Register Kanäle > Zeitschaltuhr Im Register Kanäle > Zeitschaltuhr können Sie vier Schaltzeitpunkte pro Tag für jeden Kanal programmieren. Zu jedem dieser Schaltpunkte können sie einen Fahrbefehl auslösen und die Komfortfunktionen aktivieren oder deaktivieren.
Parametrieren WAREMA climatronic studio ® Verschieben Sie im Diagramm die schwarzen Balken mit der Maus und ge- drückter Maustaste. Damit verändern Sie die Schaltzeitpunkte. Fahrbefehl eingeben, Automatik aktivieren, deaktivieren und den letzten Zustand beibe- halten erfolgt wie unter Punkt 1.
Szene übersteuern! HIIWEIS Wenn Sie den Namen der Szene zweizeilig eingeben, dann wird dieser auch im WAREMA climatronic Bediengerät zweizeilig angezeigt. In der folgenden Grafik sehen Sie das Register Szenen > "Szenenname" > Grundeinstellungen mit seinen Elementen: Abb.
Seite 90
Parametrieren WAREMA climatronic studio ® Weiterhin müssen Sie definieren, welche Kanäle durch diese Szene gesteuert werden. Dazu wählen Sie das Register „Mitglieder“. In der folgenden Grafik sehen Sie das Register Szenen > "Szenenname" > Mitglieder mit seinen Elementen: Abb. 55 Register Szenen >...
Seite 91
Handsenders aktivieren. Dann werden Sie zum Drücken der Lerntaste auf Ihrem Handsender (im Batteriefach) aufgefordert. Wenn die WAREMA climatronic ein gültiges Signal empfängt, dann ist dieser Handsen- der in diesen WAREMA climatronic Handsender-Kanal eingelernt. Zum Lö- schen eines Handsenders einfach die [ID löschen ] -Schaltfläche anklicken.
„Grundeinstellungen“ kann ein Name für die Gruppe definiert werden. HIIWEIS Wenn Sie den Namen der Gruppe zweizeilig eingeben, dann wird dieser auch im WAREMA climatronic Bediengerät zweizeilig angezeigt. Zudem kann der Typ der Gruppe abgelesen werden. So lange kein Kanal zu- geordnet ist, erscheint der Typ Raffstore.
Seite 93
Parametrieren Weiterhin müssen Sie definieren, welche Kanäle durch diese Gruppe gesteu- ert werden. Dazu wählen Sie das Register „Mitglieder“. Zur Zuordnung gehen Sie bitte wie folgt vor: Wählen Sie in der linken Liste mit der Maus die Kanäle aus, die der Gruppe zugeordnet werden sollen.
Seite 94
Handsenders aktivieren. Dann werden Sie zum Drücken der Lerntaste auf Ihrem Handsender (im Batteriefach) aufgefordert. Wenn die WAREMA climatronic ein gültiges Signal empfängt, dann ist dieser Handsen- der in diesen WAREMA climatronic Handsender-Kanal eingelernt. Zum Lö- schen eines Handsenders einfach die [ID löschen ] -Schaltfläche anklicken.
Klicken auf das „Mülleimer"-Symbol löschen. Durch Klicken auf das [ ]-Symbol können Sie eine Grafik kopieren. Im Bereich „Bedienen“ der WAREMA climatronic studio Software können Sie über diese Grafik Ihre Pro- dukte / Kanäle manuell bedienen. Zuvor müssen Sie aber hier einige Einstel- lungen vornehmen.
Seite 96
Wenn sie mehrere Grafiken angelegt haben, dann erscheinen diese im Re- gister „Links“. In der folgenden Grafik sehen Sie das Register Grafiken > "Grafikname" > Links von WAREMA climatronic studio mit seinen Elementen: Abb. 61 Fenster Grafiken > "Grafikname" > Links Sie können ein oder mehrere Grafiklinks durch Aktivieren des Ankreuzkäst-...
Parametrieren 8.4 WAREMA climatronic laden/aktualisieren Nachdem Sie ihr Projekt fertig organisiert und parametriert haben, müssen Sie noch die Projektdaten ins Bediengerät und die angeschlossenen Busge- räte übertragen. Vnline Rufen Sie hierzu den Menüpunkt "Datei > Alle Daten der climatronic an die Geräte übertragen"...
® 9 Bedienen Die WAREMA climatronic studio Software bietet Ihnen die Möglichkeit, mit einer angeschlossenen WAREMA climatronic im Online-Modus, Kanäle, Szenen und Gruppen direkt zu bedienen. Dazu wählen Sie in der oberen Aktions-Leiste „Bedienen“ aus. Es erscheint links eine Liste mit den Schaltflä- chen „Kanäle“, „Szenen“, „Gruppen“, „Grafiken“...
Sie die Möglichkeit, über den Schaltfläche „Alarme“ diese manuell zu- rückzusetzen. Bitte bedenken Sie aber die Konsequenzen, wenn Sie manuell einen Eisalarm oder die Windprüfung zurücksetzen. Weitere Hinweise zu die- sem Thema finden Sie in der WAREMA climatronic Anleitung. 816467_d•20.07.2009 Technische Änderungen behalten wir uns vor...
Seite 100
Bedienen WAREMA climatronic studio ® Im Folgenden sehen Sie eine Auflistung der Register "Bedienen" aller ansteu- erbaren Produkte: In der folgenden Grafik sehen Sie das Register Bedienen > Faltstore mit sei- nen Elementen: Abb. 64 Register Bedienen > Faltstore In der folgenden Grafik sehen Sie das Register Bedienen > Fenster mit sei- nen Elementen: Abb.
Seite 101
Bedienen In der folgenden Grafik sehen Sie das Register Bedienen > Jalousie mit sei- nen Elementen: Abb. 68 Register Bedienen > Jalousie In der folgenden Grafik sehen Sie das Register Bedienen > Klimagerät mit seinen Elementen: Abb. 69 Register Bedienen > Klimagerät In der folgenden Grafik sehen Sie das Register Bedienen >...
Seite 102
Bedienen WAREMA climatronic studio ® In der folgenden Grafik sehen Sie das Register Bedienen > Lüfter stufenlos (extern) mit seinen Elementen: Abb. 72 Register Bedienen > Lüfter stufenlos (extern) In der folgenden Grafik sehen Sie das Register Bedienen > Lüfter 3 Stufen mit seinen Elementen: Abb.
Seite 103
Bedienen In der folgenden Grafik sehen Sie das Register Bedienen > Wintergartenmar- kise mit seinen Elementen: Abb. 77 Register Bedienen > Wintergartenmarkise In der folgenden Grafik sehen Sie das Register Bedienen > Rollo innen mit seinen Elementen: Abb. 78 Register Bedienen > Rollo innen In der folgenden Grafik sehen Sie das Register Bedienen >...
Seite 104
Bedienen WAREMA climatronic studio ® In der folgenden Grafik sehen Sie das Register Bedienen > Markisolette mit seinen Elementen: Abb. 82 Register Bedienen > Markisolette In der folgenden Grafik sehen Sie das Register Bedienen > Lüfter stufenlos (extern) mit Lüfterklappe mit seinen Elementen: Abb.
Seite 105
Bedienen Neben der Bedienung der Kanäle ist es auch möglich, mit der WAREMA climatronic studio Software die Szenen der WAREMA climatronic abzurufen oder zu lernen. Dazu klicken Sie bitte die Schaltfläche „Szenen“ an und wählen eine der vier Szenen aus.
Seite 106
Bedienen WAREMA climatronic studio ® Die dritte Variante die WAREMA climatronic manuell zu bedienen, ist die Gruppenbedienung. Wählen Sie dazu die Schaltfläche „Gruppen“. Es öffnet sich eine Liste mit an- gelegten Gruppen. Wenn Sie eine Gruppe auswählen, dann erscheint rechts ein Fenster mit zwei Registern.
Neben der normalen manuellen Bedienung der Kanäle ermöglicht es Ihnen die WAREMA climatronic studio Software, die Kanäle / Produkte in einem grafischen Umfeld zu bedienen. Voraussetzung dafür ist, dass dies im Vorfeld im Punkt „Parametrierung“ definiert wurde. Wählen Sie über die Schaltflä- che „Grafiken“...
Seite 108
Bedienen WAREMA climatronic studio ® Durch die Auswahl eines Produkts wird immer auch der entsprechende Ka- nal für dieses Produkt ausgewählt. Im Register "Messwerte" werden zusätz- lich die Messwerte angezeigt, die für diesen Kanal relevant sind. Wenn ein Sensor ungültige Werte liefert, oder die entsprechenden Sicherheits- oder Komfortfunktionen deaktiviert sind, dann wird die Grafik für den Messwert...
Seite 109
Bedienen Im Register „Mitglieder“ werden als Zusatzinformation die Produkte aufgelis- tet, die durch diesen Kanal bedient werden. In der folgenden Grafik sehen Sie das Fenster Grafiken > "Grafikname" > Mit- glieder mit seinen Elementen: Abb. 91 Fenster Grafiken > "Grafikname" > Mitglieder 816467_d•20.07.2009 Technische Änderungen behalten wir uns vor...
Bedienen WAREMA climatronic studio ® 9.3 Messwerte anzeigen Im Online-Modus können sie sich zusätzlich die Messwertinformationen der im System vorhandenen Wetterstationen, Sensor Interfaces oder Feuchte/ Temperatursensoren anzeigen lassen. Dazu die Schaltfläche „Messwerte an- zeigen“ anklicken. Sie können nun, wenn vorhanden, Wetterstationen, Sensor Interfaces, Feuchte- /Temperatursensoren oder das Bediengerät auswählen.
Verläufen, Auslösern und eventuellen Störungen. Dies dient zur Information und Fehlersuche. Mit WAREMA climatronic studio lassen sich diese visualisieren und auswer- ten. Über das Pulldown-Menü „Historie“ in der Menüleiste wählen Sie zwi- schen den Wetterdaten, den Auslösern und Störungen aus. Außerdem kann eine Liste mit den Softwareversionen aller Geräte angezeigt werden.
Seite 112
Historie WAREMA climatronic studio ® Wählen Sie im DropDown-Menü „Messwertgeber“ den gewünschten Mess- wert. Mittels des Messbereichs können Sie das Zeitfenster der Betrachtung wählen. Wenn Sie einen Messwert zu einem bestimmten Zeitpunkt ansehen möch- ten, dann setzen Sie einfach durch Mausklick ein Häkchen in das Kästchen „Cursor einblenden“.
Historie 10.2 Auslöser Wählen Sie „Auslöser“ unter dem Menüpunkt Historie, um sich die Liste der letzten 10 Auslöser (Fahrursachen) kanalbezogen anzeigen zu lassen. Die Einträge werden in chronologischer Reihenfolge mit Fahrursache, Datum und Uhrzeit dargestellt. Sie haben die Möglichkeit, in dem Dropdown-Menü rechts oben den gewünschten Kanal auszuwählen, für den dann die Auslöser ange- zeigt werden.
Softwareversionen WAREMA climatronic studio ® 10.4 Softwareversionen Wählen Sie "Softwareversionen“ unter dem Menüpunkt Historie, um sich die Softwareversionen aller angeschlossenen Geräte anzeigen zu lassen. In der folgenden Grafik sehen Sie das Fenster Historie > Softwareversionen mit seinen Elementen: Abb. 96 Fenster Historie >...
Speichern Sie die Datei im Bitmap-Format (.BMP) mit einer Farbtiefe von 8 Bit ab. Bild umwandeln Starten Sie die climatronic studio Software. Abb. 97 Fenster Werkzeuge > Standby-Bild Wählen Sie mit der Schaltfläche „Datei auswählen“ das Bild aus, das Sie als Standby-Bild verwenden möchten.
Wenn die [Helligkeit Standby] auf kleiner als 2% eingestellt wird, ist die Displaybeleuchtung so dunkel, dass das Standby-Bild nicht sichtbar ist. oder Passen Sie die Displayeinstellungen der climatronic im Menü "Parametrieren > Geräte > Bediengerät > Bedienoberfläche" der WAREMA climatronic studio Software an. Technische Änderungen behalten wir uns vor 816467_d•20.07.2009...
Problembehebung 12 Problembehebung Problem Mögliche Ursache Behebung Das Setup von WAREMA climatronic studio Die Windows- Komponente Die fehlende Komponente im Internet unter bricht ab. "Windows Script 5.6" oder neuer fehlt. www.microsoft.com/downloads (Download Center) herunterladen und installieren, das Setup von WAREMA climatronic studio erneut ausführen.
