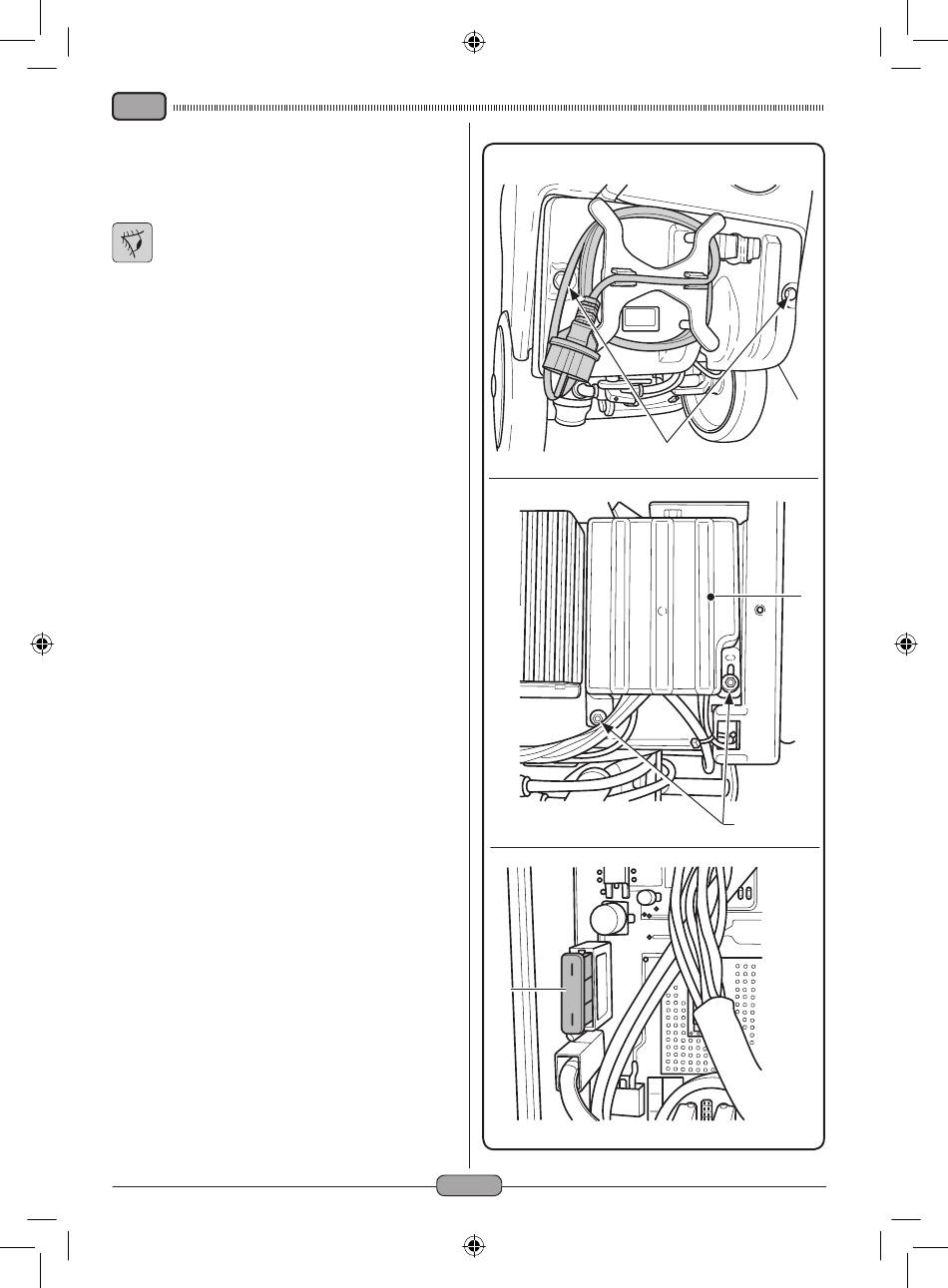

11.1.h - Sostituzione fusibili
(solo per versione CB)
(Fig. 20)
AVVERTENZA:
Sostituire il fusibile bruciato con uno di
pari amperaggio.
- Svitare le due viti (1) del carter esterno
(2) e rimuoverlo.
- Svitare le due viti (3) del coperchio (4)
scheda elettronica e rimuoverlo.
Fusibile (5) Rosso 40A
Protezione generale macchina.
- Rimontare il coperchio (4) e il carter (2)
procedendo in senso inverso.
5
I - 24
2
1
4
3
Fig. 21
