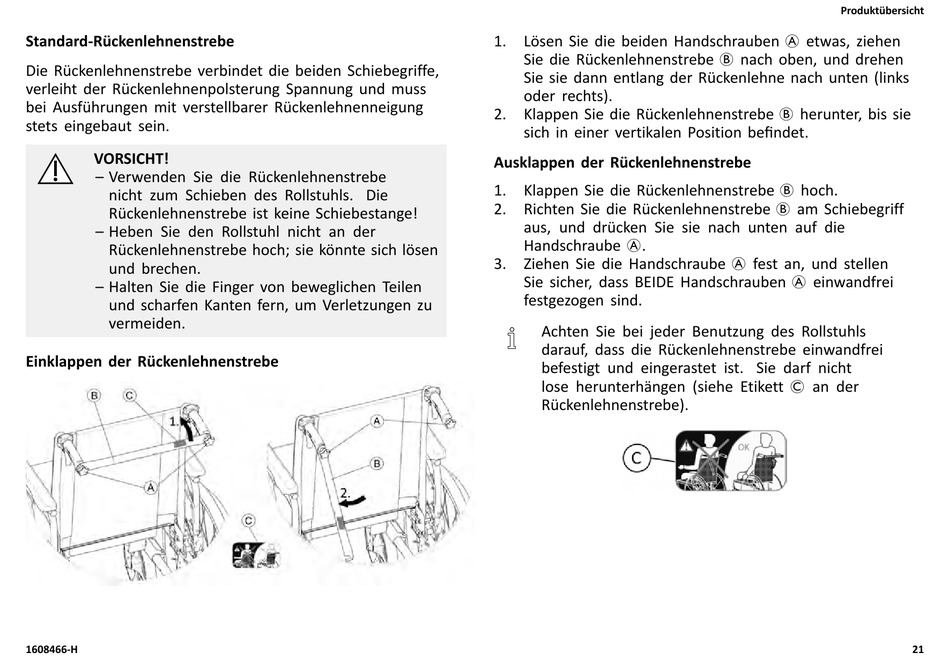

Invacare Action 3 NG Gebrauchsanweisung Seite 21

Standard-Rückenlehnenstrebe
Die Rückenlehnenstrebe verbindet die beiden Schiebegriffe,
verleiht der Rückenlehnenpolsterung Spannung und muss
bei Ausführungen mit verstellbarer Rückenlehnenneigung
stets eingebaut sein.
VORSICHT!
– Verwenden Sie die Rückenlehnenstrebe
nicht zum Schieben des Rollstuhls. Die
Rückenlehnenstrebe ist keine Schiebestange!
– Heben Sie den Rollstuhl nicht an der
Rückenlehnenstrebe hoch; sie könnte sich lösen
und brechen.
– Halten Sie die Finger von beweglichen Teilen
und scharfen Kanten fern, um Verletzungen zu
vermeiden.
Einklappen der Rückenlehnenstrebe
1608466-H
1. Lösen Sie die beiden Handschrauben A etwas, ziehen
Sie die Rückenlehnenstrebe B nach oben, und drehen
Sie sie dann entlang der Rückenlehne nach unten (links
oder rechts).
2. Klappen Sie die Rückenlehnenstrebe B herunter, bis sie
sich in einer vertikalen Position befindet.
Ausklappen der Rückenlehnenstrebe
1. Klappen Sie die Rückenlehnenstrebe B hoch.
2. Richten Sie die Rückenlehnenstrebe B am Schiebegriff
aus, und drücken Sie sie nach unten auf die
Handschraube A.
3. Ziehen Sie die Handschraube A fest an, und stellen
Sie sicher, dass BEIDE Handschrauben A einwandfrei
festgezogen sind.
Achten Sie bei jeder Benutzung des Rollstuhls
darauf, dass die Rückenlehnenstrebe einwandfrei
befestigt und eingerastet ist. Sie darf nicht
lose herunterhängen (siehe Etikett C an der
Rückenlehnenstrebe).
Produktübersicht
21
