Hach Polymetron 2582sc Benutzerhandbuch

Hach Polymetron 2582sc Benutzerhandbuch

Dissolved oxygen analyzer
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 28
DOC023.98.93158
Polymetron 2582sc Dissolved
Oxygen Analyzer
02/2024, Edition 3
User Manual
Benutzerhandbuch
Manuale utente
Manuel d'utilisation
Manual del usuario
Manual do utilizador
Návod k použití
Gebruikershandleiding
Brugervejledning
Bruksanvisning
Käyttöohje
Felhasználói kézikönyv
Руководство пользователя
Kullanıcı Kılavuzu
Εγχειρίδιο χρήστη
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hach Polymetron 2582sc

  • Seite 1 DOC023.98.93158 Polymetron 2582sc Dissolved Oxygen Analyzer 02/2024, Edition 3 User Manual Benutzerhandbuch Manuale utente Manuel d'utilisation Manual del usuario Manual do utilizador Návod k použití Gebruikershandleiding Brugervejledning Bruksanvisning Käyttöohje Felhasználói kézikönyv Руководство пользователя Kullanıcı Kılavuzu Εγχειρίδιο χρήστη...
  • Seite 28: Kapitel 1 Spezifikationen

    Inhaltsverzeichnis 1 Spezifikationen auf Seite 28 6 Betrieb auf Seite 41 2 Allgemeine Informationen auf Seite 29 7 Instandhaltung auf Seite 46 3 Installation auf Seite 32 8 Fehlerbehebung auf Seite 48 4 Inbetriebnahme auf Seite 41 9 Verbrauchsmaterial und Ersatzteile auf Seite 52 5 Benutzernavigation auf Seite 41...
  • Seite 29: Kapitel 2 Allgemeine Informationen

    Spezifikationen Details Analoge Ausgänge (optional) Fünf analoge 0–20 mA (oder 4–20 mA) Ausgänge an jedem analogen Ausgangsmodul Relais Zwei Relais (SPDT). Informationen zu den technischen Daten des Relais finden Sie in der Dokumentation des SC4500 Controllers. ™ Digitale Kommunikation (optional) Profibus DPV1 Modul, Modbus TCP, PROFINET Modul, EtherNet/IP Modul Zertifizierungen...
  • Seite 30: Warnhinweise

    Vom Benutzer bereitgestellte Teile Nur Finger verwenden 2.3 Produktübersicht Der Polymetron 2582sc Analysator für gelösten Sauerstoff misst den gelösten Sauerstoff in Kesselspeisewasser, Vorwärmern, Kondensatoren und im Allgemeinen in allen thermischen Anlagen, die Wasser als Flüssigkeit für die Wärmeübertragung verwenden. Unter...
  • Seite 31: Produktkomponenten

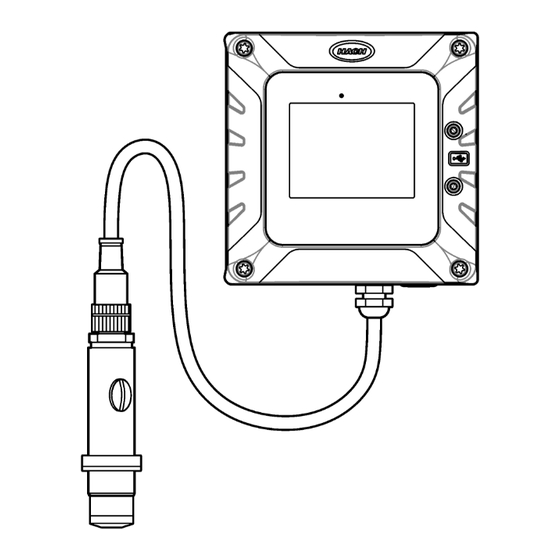

    Abbildung 1 Produktübersicht 1 SC4500 Controller 3 Sensor für gelösten Sauerstoff 2 Sensorkabel 4 Durchflusskammer 2.4 Produktkomponenten Stellen Sie sicher, dass Sie alle Teile erhalten haben. Siehe Abbildung 2. Wenn Komponenten fehlen oder beschädigt sind, kontaktieren Sie bitte umgehend den Hersteller oder Verkäufer. Deutsch 31...
  • Seite 32: Anleitung Für Die Installation

    Abbildung 2 Produktkomponenten 1 Sensorgehäuse 4 Kalibrierkappe 7 Elektrode 2 Durchflusskammer, Edelstahl 5 Membranen (4x) 8 SC4500 Controller 3 Spritze für Elektrolyt, 5 mL 6 Sensorkabel, 10 m (33 Fuß) 9 Kabelverschraubung, M16 Kapitel 3 Installation V O R S I C H T Mehrere Gefahren.
  • Seite 33 • Vergewissern Sie sich, dass in der Probenzulaufleitung keine Luft vorhanden ist. 3.2 Installieren des Controllers Anweisungen zur Montage und Verkabelung des Controllers entnehmen Sie der Controller- Dokumentation. 3.3 Montieren des Sensors V O R S I C H T Gefahr durch Kontakt mit Chemikalien.
  • Seite 34 34 Deutsch...
  • Seite 35: Einsetzen Des Sensors In Die Durchflusskammer

    3.4 Einsetzen des Sensors in die Durchflusskammer A C H T U N G Halten Sie den Sensor während der Montage oder dem Entfernen senkrecht mit der Membran nach unten zeigend. Schütteln Sie den Sensor nicht, da sonst Sauerstoff den Elektrolyt kontaminieren kann. 3.5 Anschließen des Probenschlauchs Hinweis: Die Schlauchanschlüsse und Probenschläuche werden vom Benutzer bereitgestellt.
  • Seite 36: Befestigen Der Durchflusskammer

    Abbildung 3 Montieren Sie zwei ¼-Zoll-NPT-Rohrverschraubungen 1 Probenauslassleitung 2 Probenzulaufschlauch 3.6 Befestigen der Durchflusskammer Nutzen Sie die beiden Montagebohrungen auf der Vorder- (oder Rückseite) der Durchflusskammer, um die Durchflusskammer an einer flachen, senkrechten Fläche zu befestigen. Siehe Abbildung Verwenden Sie zwei M4-Schrauben. Die M4-Schrauben werden vom Kunden bereitgestellt. Abbildung 4 Befestigen der Durchflusskammer 36 Deutsch...
  • Seite 37: Anschließen Des Sensors An Den Controller

    3.7 Anschließen des Sensors an den Controller Schließen Sie die blanken Drähte des Sensorkabels an das Ultrapure Amperometrie-Modul im Controller an. Berücksichtigen Sie dabei die folgenden bebilderten Schritte. Hinweise: • Stellen Sie sicher, dass die Führung des Sensorkabels eine Gefährdung durch elektromagnetische Felder verhindert (z.
  • Seite 38 38 Deutsch...
  • Seite 39 Tabelle 1 Sensorverdrahtung Anschlussklemme Beschreibung Drahtfarbe Temp + Schwarz Temp - Blau — — — — Masse Grün Erde Gelb — — — — Arbeitselektrode Weiß Gegenelektrode — — — — Stellen Sie sicher, dass der Drehschalter am Ultrapure Amperometrie-Modul auf „1“ steht. Deutsch 39...
  • Seite 40 40 Deutsch...
  • Seite 41 Kapitel 4 Inbetriebnahme Vergewissern Sie sich, dass die Flussrate und der Druck die in Spezifikationen auf Seite 28 angegebenen Werte nicht überschreiten. 1. Öffnen Sie das Ventil an der Probenzufuhrleitung, um den Probendurchfluss zu starten. 2. Drehen Sie den Knopf am Durchflussmesser, um die Flussrate einzustellen. 3.
  • Seite 42: Kalibrieren Des Sensors

    6.3 Verlassen des Standby-Modus Wenn die gemessene Konzentration über 2,5 Minuten mehr als 2000 ppb (oder 2 ppm) beträgt, wird die Standby-Funktion aktiviert, und es werden keine weiteren Messungen durchgeführt. Führen Sie die folgenden Schritte aus, um den Standby-Modus zu verlassen: 1.
  • Seite 43: Kalibrierung Der Temperatur

    6.4.3 Kalibrierung der Temperatur Der Temperatursensor wurde werkseitig kalibriert. Es wird jedoch empfohlen, vor einer Kalibrierung der Konzentration immer eine Temperaturkalibrierung durchzuführen. 1. Drehen Sie das Ventil an der Probenzufuhrleitung, um den Probendurchfluss zu stoppen. 2. Entfernen Sie die Klemmmutter des Sensors von der Oberseite der Durchflusskammer. Entfernen Sie dann den Sensor aus der Durchflusskammer.
  • Seite 44: Luftkalibrierung

    11. Drücken Sie OK. 12. Setzen Sie den Sensor in die Durchflusskammer ein. 13. Drehen Sie das Ventil an der Probenzufuhrleitung, um den Probendurchfluss zu starten. 14. Drücken Sie OK. Das Ausgangssignal kehrt wieder in den aktiven Zustand zurück und der Messwert der Probe wird in der Messanzeige angezeigt.
  • Seite 45: Kalibrierung Mit Einer Prozessprobe

    6.4.6 Kalibrierung mit einer Prozessprobe Kalibrieren Sie den Sensor, während er sich im Prozess befindet. Alternativ können Sie den Sensor aus dem Prozess entfernen und damit Einzelmessungen im Prozess vornehmen. Hinweis: Bevor der Sensor zum ersten Mal kalibriert wird, muss die Nullpunkt-Kalibrierung ausgeführt werden. 1.
  • Seite 46: Zurücksetzen Der Kalibrierung

    6.4.8 Zurücksetzen der Kalibrierung Die Kalibrierung kann auf die werkseitigen Standardwerte zurückgesetzt werden. Alle Sensorinformationen gehen verloren. 1. Symbol für das Hauptmenü auswählen und anschließend Geräte wählen. Eine Liste mit allen verfügbaren Geräten wird angezeigt. 2. Sensor wählen und Gerätemenü > Kalibrierung auswählen. 3.
  • Seite 47: Reinigen Der Elektrode

    Hinweis: Um die Anzahl der Tage anzuzeigen, die die Membran in Betrieb war, drücken Sie das Symbol für das Hauptmenü, und wählen Sie Geräte. Wählen Sie das Gerät aus und dann Gerätemenü > Diagnose/Test > Membranen-Tage. 1. Legen Sie die entsprechende persönliche Schutzausrüstung (PSA) an. Informationen dazu finden Sie im Datenblatt für Materialsicherheit (MSDS/SDS).
  • Seite 48 Kapitel 8 Fehlerbehebung 8.1 Fehlerbehebung Problem Mögliche Ursache Lösung Die Probentemperatur weicht stark von der Umgebungstemperatur ab. Beispielsweise führt eine Der automatische Temperaturausgleich funktioniert Wassertemperatur von 6 °C in dem Bereich von 0 bis 45 °C (32 bis 113 °F). (43 °F) bei einer Lufttemperatur von 35 °C (95 °F) zu einer Messabweichung.
  • Seite 49 Problem Mögliche Ursache Lösung Tauschen Sie den Elektrolyt aus. Berücksichtigen Sie dabei die unter Montieren des Sensors auf Seite 33 dargestellten Schritte. Stellen Sie sicher, dass eine Elektrolyt-Füllscheibe Der Elektrolyt ist kontaminiert, in die Kunststoff-Füllschraube eingesetzt ist. Ziehen weil die Füllschraube lose ist. Sie die Kunststoff-Füllschraube mit einem Schraubendreher fest, wenden Sie dabei jedoch keine übermäßige Kraft an.
  • Seite 50 Problem Mögliche Ursache Lösung Die Durchlässigkeit der Membran Kalibrieren Sie den Sensor. Überprüfen Sie, ob die hat sich verändert Konzentrationsmessung wieder normal ist. (Schmutzablagerungen). Untersuchen Sie die Einschraubteile (Membran, Der Elektrolyt ist kontaminiert. Füllschraube, Füllscheibe). Ersetzen Sie den Elektrolyt und die Membran. Untersuchen Sie die Einschraubteile (Membran, Elektrolyt läuft aus.
  • Seite 51: Liste Der Warnungen

    Problem Mögliche Ursache Lösung Wenn negative Vorzeichen angezeigt werden, liegt der Führen Sie eine Nullpunkt-Kalibrierung durch. Messwert unter 0 ppb. Die auf dem Display Der Messwert beträgt über angezeigte Messung Ersetzen Sie den Controller. 10.000 ppb. ist nicht numerisch. Der Sensor befindet sich im Führen Sie die unter Verlassen des Standby-Modus Standby-Modus, da der Messwert...
  • Seite 52: Kapitel 9 Verbrauchsmaterial Und Ersatzteile

    Tabelle 4 Warnungen (fortgesetzt) Warnung Beschreibung Lösung Temperatur zu Die gemessene Temperatur beträgt > Verringern Sie die Probentemperatur. niedrig 50 °C. Temperatur zu hoch Die gemessene Temperatur ist < Erhöhen Sie die Probentemperatur. 0 °C. Der Strom ist zu Der gemessene Strom beträgt > Stellen Sie sicher, dass die Konzentration an stark.
  • Seite 53 Haltemutter für Elektrode, Elektrolyt-Füllschraube und Füllscheibe Füllschraube für Elektrolyt jeweils 09078=C=1030 Unterlegscheibe für Elektrolytfüllschraube jeweils 09078=C=1020 Polymetron 2582sc Analyzer für gelösten Sauerstoff ohne Controller, jeweils 2582.97.1000 Asien und Amerika Polymetron 2582sc Analyzer für gelösten Sauerstoff ohne Controller, jeweils 2582.98.1000 Europa...
  • Seite 386 Tel. +49 (0) 2 11 52 88-320 SWITZERLAND Fax (970) 669-2932 Fax +49 (0) 2 11 52 88-210 Tel. +41 22 594 6400 orders@hach.com info-de@hach.com Fax +41 22 594 6499 www.hach.com www.de.hach.com © Hach Company/Hach Lange GmbH, 2024. All rights reserved. Printed in Germany.
