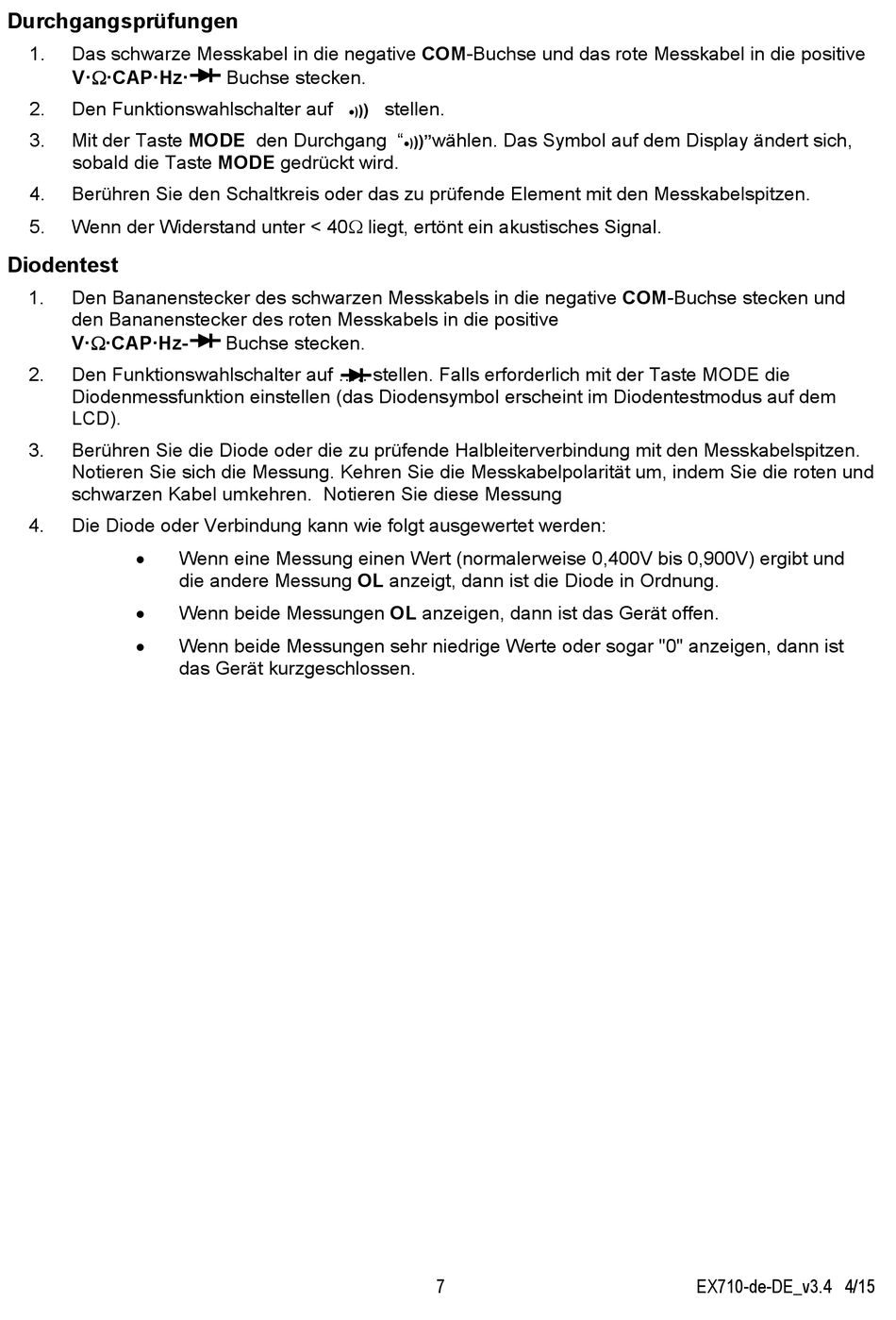

Durchgangsprüfungen
1. Das schwarze Messkabel in die negative COM-Buchse und das rote Messkabel in die positive
V··CAP·Hz·
2. Den Funktionswahlschalter auf
3. Mit der Taste MODE den Durchgang "
sobald die Taste MODE gedrückt wird.
4. Berühren Sie den Schaltkreis oder das zu prüfende Element mit den Messkabelspitzen.
5. Wenn der Widerstand unter < 40 liegt, ertönt ein akustisches Signal.
Diodentest
1. Den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse stecken und
den Bananenstecker des roten Messkabels in die positive
V··CAP·Hz-
2. Den Funktionswahlschalter auf ..... stellen. Falls erforderlich mit der Taste MODE die
Diodenmessfunktion einstellen (das Diodensymbol erscheint im Diodentestmodus auf dem
LCD).
3. Berühren Sie die Diode oder die zu prüfende Halbleiterverbindung mit den Messkabelspitzen.
Notieren Sie sich die Messung. Kehren Sie die Messkabelpolarität um, indem Sie die roten und
schwarzen Kabel umkehren. Notieren Sie diese Messung
4. Die Diode oder Verbindung kann wie folgt ausgewertet werden:



Buchse stecken.
Buchse stecken.
Wenn eine Messung einen Wert (normalerweise 0,400V bis 0,900V) ergibt und
die andere Messung OL anzeigt, dann ist die Diode in Ordnung.
Wenn beide Messungen OL anzeigen, dann ist das Gerät offen.
Wenn beide Messungen sehr niedrige Werte oder sogar "0" anzeigen, dann ist
das Gerät kurzgeschlossen.
stellen.
)
)
)
wählen. Das Symbol auf dem Display ändert sich,
)"
)
)
