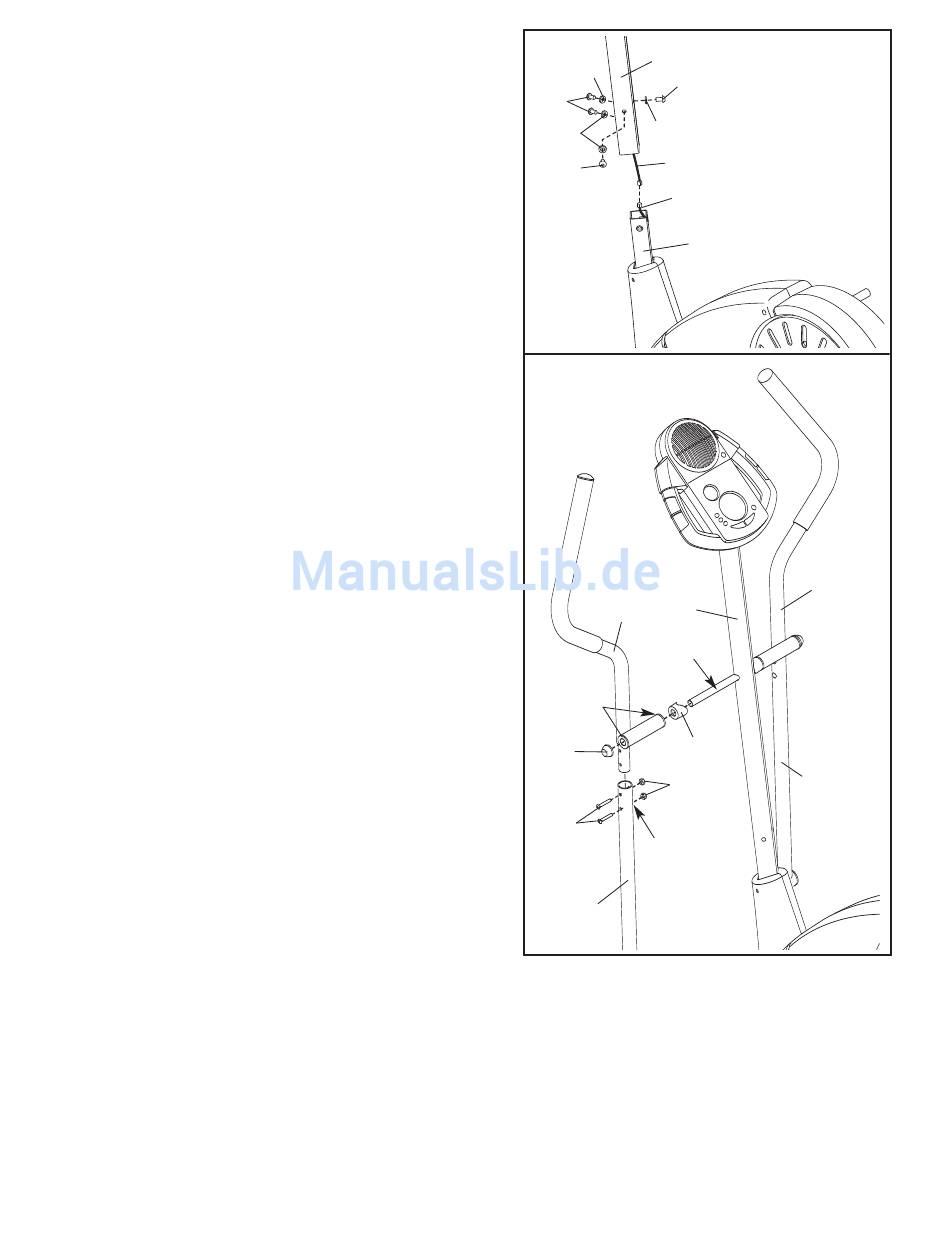

5. Während eine andere Person den Pfosten (2) nahe des
Rahmens (1) hält wie gezeigt, verbinden Sie den obe-
ren Draht (44) and den Sensordraht (53).
Schieben Sie den Überschuss an Draht in den
Rahmen (1). Stecken Sie den Pfosten (2) auf den
Rahmen. Achten Sie darauf, die Drähte dabei nicht
abzuklemmen. Befestigen Sie den Pfosten mit vier M8
x 19mm Linsenschrauben (68) und vier M8
Federringen (59) am Rahmen. Ziehen Sie die
Linsenschrauben noch nicht fest.
6. Identifizieren Sie die linke Haltestange (6) der mit
einem Aufkleber markiert ist. Führen Sie die linke
Haltestange in einer der Haltestangenarmen (5) ein;
achten Sie darauf, dass der Haltestangenarm so
gedreht ist, dass sich die sechseckigen Löcher auf
der angezeigten Seite befinden. Befestigen Sie die
linke Haltestange mit zwei M6 x 38mm Linsenschrau-
ben (50) und zwei M6 Muttern mit Nylon-Klemmteil (27)
am Haltestangenarm. Achten Sie darauf, dass sich
die Muttern mit Nylon-Klemmteil in den sechsecki-
gen Löchern befinden. Ziehen Sie die
Linsenschrauben nocht nicht fest an.
Schmieren Sie ein bisschen des inbegriffenen
Schmiermittels auf die linke Achse im Pfosten (2).
Achten Sie darauf, dass sich in der linken Haltestange
(6) zwei kleine Haltestangenbuchsen (49) befinden.
Schieben Sie einen Haltestangenabstandshalter (47)
und die linke Haltestange auf die linke Achse des
Pfostens (2), wie angezeigt. Achten Sie darauf, dass
das Haltestangenabstandshalter so gedreht ist,
dass sich die gebogene Seite auf der Seite des
Pfostens befindet. Klopfen Sie eine Achsenkappe (14)
auf die Achse.
Wiederholen Sie diesen Schritt, um die rechte Halte-
stange (8) und den anderen Haltestangenarm (5)
zusammenzustellen.
