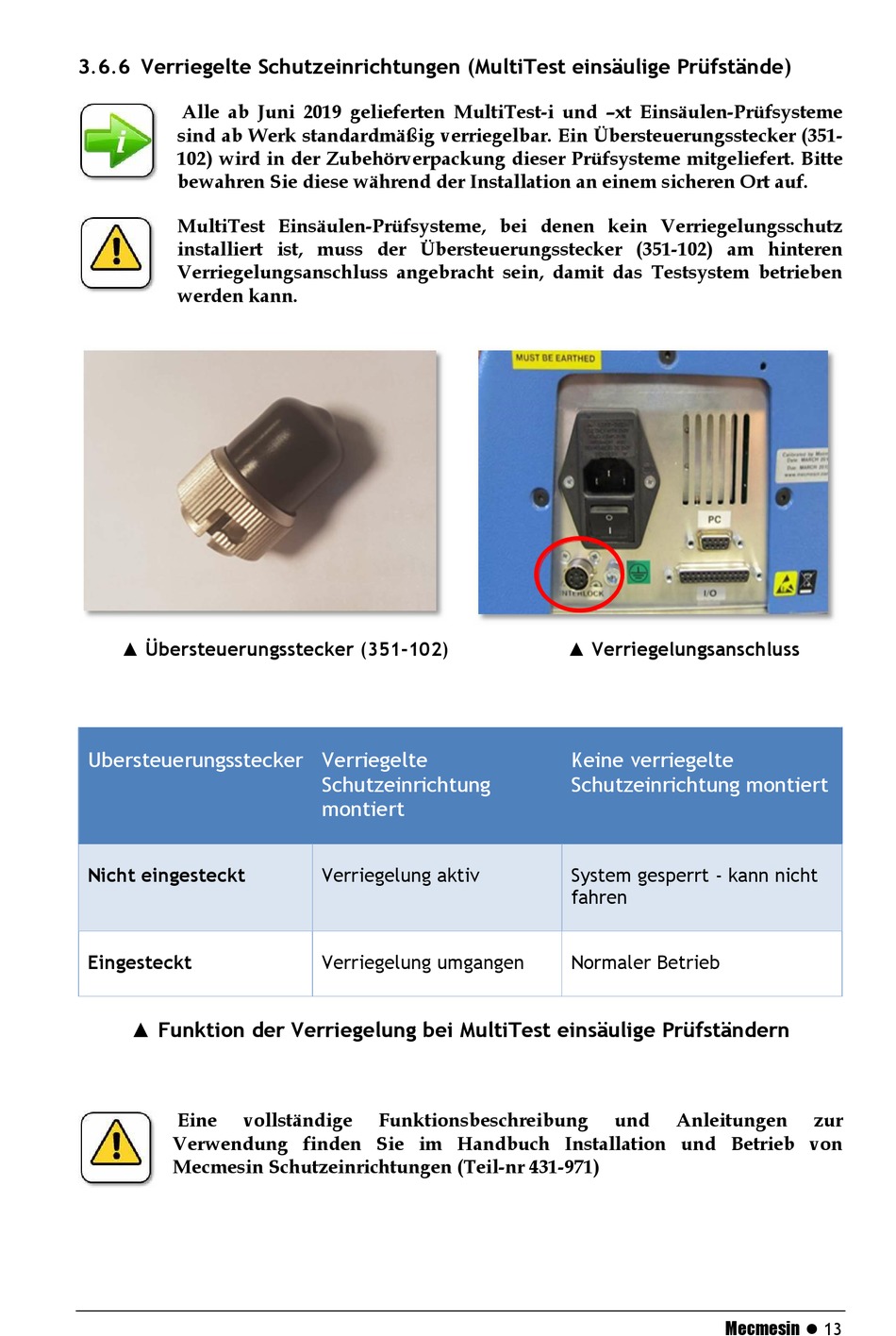

3.6.6 Verriegelte Schutzeinrichtungen (MultiTest einsäulige Prüfstände)
Alle ab Juni 2019 gelieferten MultiTest-i und –xt Einsäulen-Prüfsysteme
sind ab Werk standardmäßig verriegelbar. Ein Übersteuerungsstecker (351-
102) wird in der Zubehörverpackung dieser Prüfsysteme mitgeliefert. Bitte
bewahren Sie diese während der Installation an einem sicheren Ort auf.
MultiTest Einsäulen-Prüfsysteme, bei denen kein Verriegelungsschutz
installiert ist, muss der Übersteuerungsstecker (351-102) am hinteren
Verriegelungsanschluss angebracht sein, damit das Testsystem betrieben
werden kann.
▲ Übersteuerungsstecker (351-102)
Ubersteuerungsstecker Verriegelte
Nicht eingesteckt
Eingesteckt
▲ Funktion der Verriegelung bei MultiTest einsäulige Prüfständern
Eine
vollständige
Verwendung finden Sie im Handbuch Installation und Betrieb von
Mecmesin Schutzeinrichtungen (Teil-nr 431-971)
Schutzeinrichtung
montiert
Verriegelung aktiv
Verriegelung umgangen
Funktionsbeschreibung
▲ Verriegelungsanschluss
Keine verriegelte
Schutzeinrichtung montiert
System gesperrt - kann nicht
fahren
Normaler Betrieb
und
Anleitungen
Mecmesin 13
