- Seite 1 t e s t i n g t o p e r f e c t i o n ORBIS Digitales Drehmomentprüfgerät Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Der Orbis Inbetriebnahme Stromversorgung Bedienung des Geräts Optionen RS232 Befehle Masse Technische Daten Seite 1... -
Seite 3: Einführung

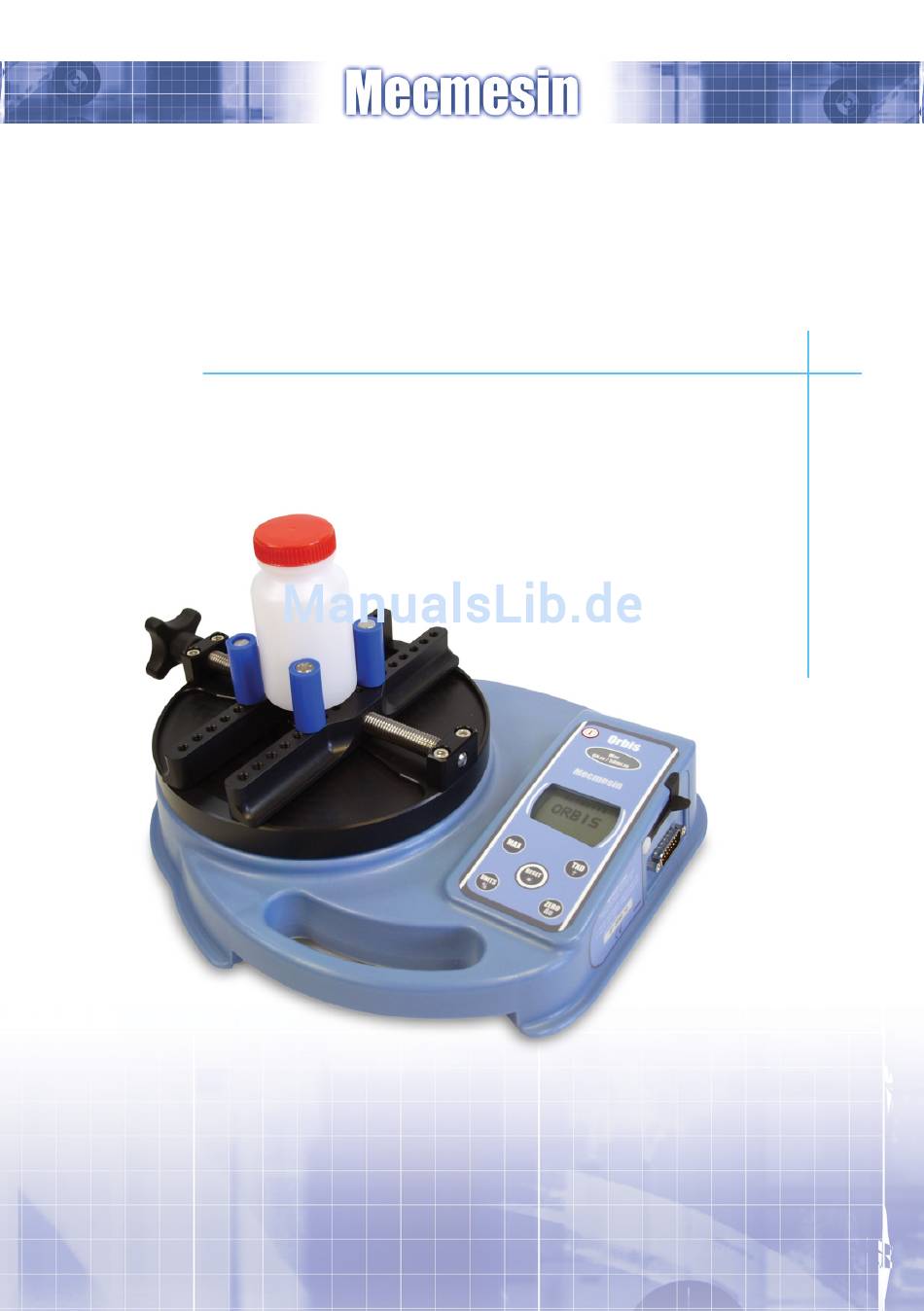

Orbis Einführung Wir danken Ihnen für den Kauf des MECMESIN Messgeräts, Modell ORBIS. Bei korrektem Gebrauch und regelmäßiger Rekalibrierung wird es über viele Jahre genau und zuverlässig arbeiten. ORBIS ist speziell als ein hochgenaues, tragbares Messgerät zum Erfassen von Drehmomenten im und entgegen dem Uhrzeigersinn entwickelt worden. Da mit dem Gerät die neueste Technologie auf dem Gebiet der Elektronik zum Einsatz kommt, ist ORBIS von allen Betreibern sehr leicht zu bedienen. - Seite 4 Montage des ORBIS Schrauben sie die Feststellschraube so weit auf, dass die Halter (blaue Plastikzapfen) sich zur Außenseite der Platte Während des Transports, oder bewegen. Richten sie die Platte so aus, dass sich die wenn das Gerät für längere Zeit Feststellschraube auf der linken Seite befindet.
-
Seite 5: Stromversorgung
Stromversorgung des Das Drehmomentprüfgerät Type Orbis wird mit einem Satz Geräts von 5 wiederaufladbaren Nickel Metallhydrid AAA Akkus geliefert, die komplett aufgeladen sind, um eine sofortige Benutzung zu ermöglichen. Benutzen Sie kein anderes Ladegerät als das mitgelieferte. Unter normalen Umständen müssen die wiederaufladbaren Auswechseln der Batterien nicht ausgewechselt werden. -
Seite 6: Bedienung Des Geräts
Bedienung des Geräts Anbringen des Zubehörs: Der ORBIS wird mit 4 Zapfen geliefert, die die Probe während der Messung fixieren. Schrauben Sie die Zapfen handfest in die Gewinde, die sich in gleichmäßigen Abständen auf den Gleitschienen befinden und stellen Sie sicher, dass die Probe sicher fixiert ist, wenn Sie mit Hilfe der Feststellschraube die Zapfen zusammenführen. - Seite 7 Überlasten Sie den Drehmomentaufnehmer nicht, da dann ein irreparabler Schaden entstehen kann. Bei einer Überlastung von 120% des Messbereichs ertönt ein akustischer Alarm, bis die Überlastung nicht mehr besteht. Das Überlastungszeichen “OL“ wird für 30 Sekunden auf dem Display angezeigt. Bei einer Überlastung von mehr als 150% des Messbereichs ertönt ein akustischer Alarm, bis die Überlastung nicht mehr besteht.
- Seite 8 Wenn ein Drehmoment im Uhrzeigersinn aufgebracht wird, ist der Balken zuerst durchgehend dunkel gefärbt und wird dann zunehmend gestreift, wenn man sich der maximalen Kapazität nähert. Wenn ein Drehmoment gegen Uhrzeigersinn aufgebracht wird, ist der Balken zuerst durchgehend gestreift und wird dann zunehmend dunkel.
- Seite 9 Abb. 3a Dual max Richtung Max-Wert im des aktuell Uhrzeigersinn aufgebrachtes Drehmoments Max-Wert entgegen dem Uhrzeigersinn Aktuell aufgebrachter Drehmoment Drücken Sie ein zweites Mal die MAX-Taste und das Maximalwert im größte während der Messung aufgetretene Drehmoment im Uhrzeigersinn: Uhrzeigersinn wird zusammen mit dem entsprechenden Symbol angezeigt.
- Seite 10 Sekunden lang und lässt sie dann los. Gerät anzuschliessen, ist erhältlich. Bitte kontaktieren TX erscheint im Display und zeigt an, dass die Sie Ihren Mecmesin-Vertreter, Daten übertragen werden. Um die Datenübertragung um weitere Informationen zu abzuschliessen, drückt man die TXD-Taste und lässt sie erhalten.
-
Seite 11: Optionen
Optionen Eine Hintergrundbeleuchtung des Displays kann aktiviert werden. Wenn das Display beleuchtet werden soll, “Hot Keys” drücken Sie die RESET-Taste und halten Sie sie gedrückt, Beleuchtung des Displays: während Sie ORBIS einschalten. Die Hintergrundbeleuchtung ist nun eingeschaltet. Beachten Sie jedoch, dass sich in diesem Fall der Stromverbrauch der Batterien verdoppelt. - Seite 12 Sperren und freigeben der Wenn die gewünschten Masseinheiten ausgewählt wurden, Masseinheiten ist es möglich, diese Auswahl zu fixieren, so dass sie durch weiteres Drücken der UNITS Taste nicht verändert werden. Drücken und halten Sie RESET und UNITS Tasten gleichzeitig, während Sie den Orbis einschalten. “UNITS KEY LOCKED“...
- Seite 13 Sensors und wird über die % Abweichung zwischen dem ursprünglichen und dem jetzigen Wert berechnet. Wenn die Abweichung höher als 5% ist, kontaktieren Sie bitte Ihre MECMESIN-Vertretung, um einen Termin für eine Rekalibrierung zu vereinbaren. Wenn die Abweichung höher als 10% ist, vereinbaren Sie bitte einen Termin für den Austausch des...
- Seite 14 RS232 Befehlstabelle: Konfiguration Es ist möglich, die Einstellungen Ihres ORBISs über die serielle Schnittstelle zu lesen/zu ändern indem man die folgenden RS232 Befehle sendet: ASCII-Zeichen Dezimal Hexadezimal Funktion 0x4D Aktueller Modus 0x55 Aktuelle Einheit 0x43 Kapazität des Drehmomentsensors 0x40 Konfiguration der Statusabfrage 0x2A Kontinuierliche Übertragung 0x72...
-
Seite 15: Rs232 Antworten Auf Befehle: Information
Befehl: C Die Kapazität des Drehmomentsensors, in der aktuell gewählten Masseinheit. Bitte beachten: ‘xxxx’ wird übertragen, wenn der Sensor nicht kalibriert ist oder einen schwerwiegenden Defekt aufweist. Kontaktieren Sie Ihre Mecmesin-Vertretung. Seite 14... - Seite 16 Befehl: @ Wenn alle Optionen auf OFF geschaltet sind, und der ORBIS auf die werkseitigen Vorgaben eingestellt ist, erhalten Sie die folgenden Angaben: Antwort Erläuterung der Antwort ORBIS Typ Kraftmessgerät 6N.m Messbereich des Drehmomentsensors, der mit ‘C’ abgefragt wird Nummer der Version Normal Betriebsweise, die mit ‘M’...
-
Seite 17: Masse
Masse Seitenansicht Seite 16... -
Seite 18: Ansicht Von Oben
Ansicht von oben 303 mm *Min-Max Öffnung: 10 - 190mm Durchmesser Seite 17... -
Seite 19: Technische Daten
TECHNISCHE DATEN Messbereich und Masseinheiten Bereiche: 0 - 6N.m, 0 - 60kgf.cm, 0 - 53lbf.in Einheiten: N.m, N.cm, mN.m, gf.cm, kgf.cm, kgf.m, lbf.ft, lbf.in, ozf.in Genauigkeit Messbereich und Auflösung ±0.5% des Messbereich Kalibrierungstemperatur: 20°C ±2°C Betriebstemperatur: 10°C - 35°C Temperaturabweichung ohne Last: ±0.01% des Messbereich/°C Ausgang RS232-C: 9600 Baudrate, 8 Datenbits, 1 Start bit, 1 Stop bit, keine Parität... -
Seite 20: Datenübertragungskabel
Datenübertragungskabel Interfacekabel um den ORBIS an externe Geräte anzuschliessen: Mecmesin Kable Teile-Nummer Orbis zur RS232 (9-pin D-Typ) 351-059 RS232 (9-pin D-Typ) zum USB Converter-Set 432-228 Orbis zur Digimatic Schnittstelle (Mitutoyo 10-Wege IDC) 351-058 Orbis zu Analog 351-060 Pinbelegungen an der 15 poligen ‘D Type’ Buchse: Pin - Nr. - Seite 21 Seite 20...
- Seite 22 Drehmoment-Prüfsystem. Eine hohe Reproduzierbarkeit der Messwerte aufgrund der einstellbaren Geschwindigkeit ist somit gewährleistet. Der Vortex-i ermöglicht die genaue Überwachung des rechnergesteuerten Prüfvorgangs, der Auswertung und der Dokumentation mit Hilfe einer neuen Version der vielseitigen und benutzerfreundlichen Emperor- Software von MECMESIN...
-
