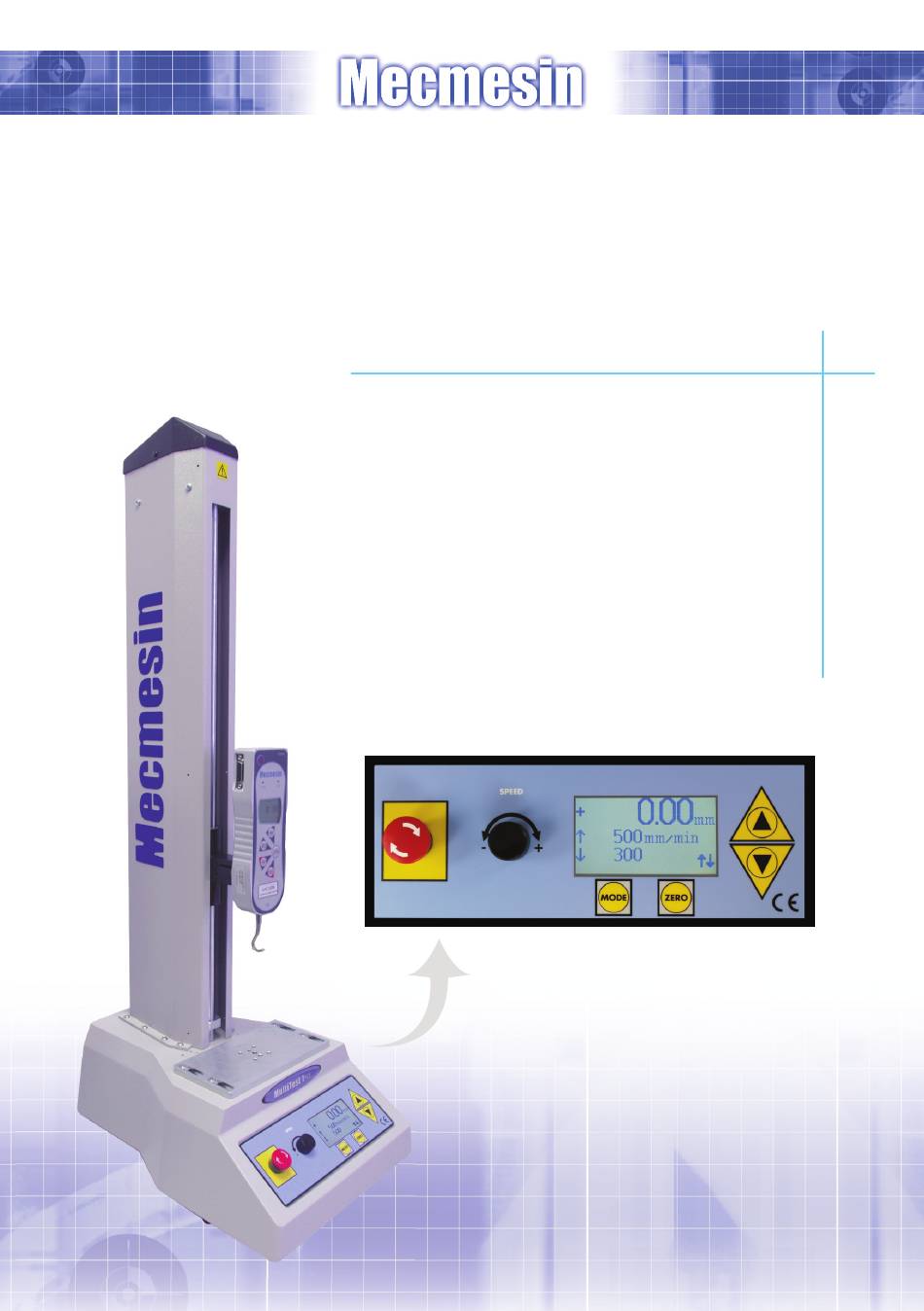

- Seite 1 M e s s e n b i s z u r P e r f e k t i o n MultiTest -d Motorisierte Prüfstände Zug- und Druck Lösungen für Messaufgaben Handbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Der MultiTest- d Allgemeine Information Benutzung des MultiTest-d Bedienung über das vorderer Panel Mechanische Endlagenschalter Anschluss und Kommunikation Kraftmessgeräte, Kraftmesszellen und Spannzeuge Abmaße MultiTest-d Spezifikationen Anhang Seite 1... -
Seite 3: Einführung
Der MultiTest-d wurde speziell als leicht bedienbare, tragbare Lösung für Zug- und Druckprüfungen bei einer Vielzahl von Industriezweigen entwickelt. Der Multitest-d ist ideal für die Prüfung von Crimpverbindungen, Plastik, Textilien, Drähte und weitere Anwendungen im niedrigen Messbereich geeignet. Vor der Inbetriebnahme Wenn Sie das Gerät erhalten, folgen Sie noch vor der Installation den folgenden Schritten:... -
Seite 4: Allgemeine Information
Ausdehnung kleinerer Prüflinge zu ermöglichen. Der MultiTest 2.5-d, der über alle operativen Möglichkeiten MultiTest 2.5-d des MultiTest-d 1 verfügt, ist ein kompakterer Prüfstand mit einer höheren Belastbarkeit von bis zu 2.5 kN (550 lbf). Mit diesem höheren Kraftbereich ist der MultiTest 2.5-d für Zug- und Druckprüfungen im mittleren Bereich für Prüflinge... -
Seite 5: Vorderes Bedienpanel
Stromanschluss an; schalten Sie den Schalter unterhalb des Hauptstromeingangs ein und im Display erscheint MultiTest 1-d oder MultiTest 2.5-d. Das Vordere Bedienpanel des MultiTest-d wurde für eine einfache Bedienung mit einer digitalen Anzeige ausgestattet. Das Drücken des roten Notstop-Schalters hält die Bewegung des Messchlittens zu jeder Zeit an. - Seite 6 Geschwindigkeitsanzeige geändert werden. Wenn die Vorgaben eingestellt wurden, drücken Sie bitte Escape, um zur normalen Anzeige zurückzukehren. Der MultiTest-d hat eine variable Geschwindigkeitskontrolle sowohl für die Aufwärts- als auch für die Abwärtsrichtung. Die Geschwindigkeit wird über den Drehknopf am vorderen Bedienpanel eingestellt und gesteuert und auf dem digitalen Display angezeigt.
- Seite 7 In jedem Modus kann die gewählte hin und her zu fahren, wird ein Geschwindigkeit, mit der sich der Prüfstand bewegt, mittels des Mecmesin Kraftmessgerät AFG Drehknopfs geändert werden. Die Geschwindigkeit kehrt zu mit passendem Kabel benötigt. Beginn des nächsten Zyklus oder nach einem Stop zur ursprünglich gewählten Geschwindigkeit zurück.
-
Seite 8: Mechanische Endlagenschalter
Sie es ein und richten es aus. Die neue Stromspannung wird nun in dem schwarzen Panel angezeigt. Es gibt eine externe Steuerungsmöglichkeit an der Rückseite des MultiTest-d. Der MultiTest-d kann über ein passendes Kabel auf Signale eines AFG oder AFTI reagieren. Für weitere Informationen konsultieren Sie bitte die Bedienungsanleitung Ihres Kraftmessgeräts. -
Seite 9: Kraftmessgeräte, Messzellen Und Befestigungen
Sie die ZERO Taste, um zu bestätigen und fortzufahren. Kraftmessgeräte, Messzellen und Befestigungen Sie müssen ein Kraftmessgerät an Ihrem MultiTest-d montieren, dies wird in der Regel ein AFG (Advanced Force Gauge), ein Bitte beachten: BFG (Basic Force Gauge) oder ein S-förmige Kraftmesszelle Kraftmessgeräte, Messzellen und sein. -
Seite 10: Abmaße
Tension Block Modul anschrauben, dann fahren Sie fort wie bei der Montage eines Kraftmessgeräts. Wenn Sie eine spezielle Halterung erworben haben, schrauben Sie diese an Ihr Kraftmessgerät/Messzelle und/oder Ihren MultiTest-d an. Kraftmesszellen und Eine Art, Schaden herbeizuführen könnte sein, den Prüfstand Kraftmessgeräte sind... -
Seite 11: Multitest-D Spezifikationen
Spezifikationen Modell MultiTest 1 -d MultiTest 2.5 -d Prüfstand Maximale Last 1000 2500 Anzahl Kugelumlaufspindeln Geschwindigkeitsbereich mm/min 1-1000 1-750 in/min 0.04-40 0.04-30 Speed indicated on stand By LCD display By LCD display Ausladung** 70.5mm (2.8”) 70.5mm (2.8”) Vertikale lichte Höhe 590mm (23.2”) 410mm (16.1”) Höhe... -
Seite 12: Allgemeine Spezifikationen
Allgemeine Spezifikationen Geschwindigkeit Auflösung 1 mm/min oder 0.04 inch/min Genauigkeit Geschwindigkeit +/- 0-1 mm/min Einheiten Weg mm und inch Weg Auflösung 0.01 mm oder 0.0004 inch Genauigkeit Weg +/- 0.25 mm über 500 mm (1-d) +/- 0.25 mm über 300 mm (2.5-d) Betriebsweisen Manuell, einzyklisch oder dauerzyklisch... -
Seite 13: Anhang 1
Conformity“. Empfang und Aufstellung 1. Beim Eingang des MECMESIN Prüfstands stellen Sie bitte sicher, daß Sie über die richtige Hilfen verfügen, um den Stand gefahrlos aus der Verpackung zu heben. Wenn Sie versuchen, schwere Objekte ohne Hilfe oder die richtige Ausrüstung anzuheben, riskieren Sie Unfälle und Verletzungen. -
Seite 14: Ein Leitfaden Zum Sicheren Betrieb Motorisierter Prüfstände
Anhang 1 Ein Leitfaden zum sicheren Betrieb motorisierter Prüfstände 4. Mecmesin Prüfstände sollten nur unter passenden Bedingungen aufgestellt werden. Die Betriebstemperatur sowie die Feuchtigkeit sollten sich innerhalb des vorgegebenen Rahmens bewegen. Wenn Sie die o.a. Punkte überprüft haben und alles in Ordnung ist, können Sie das Gerät mit dem mitgelieferten Verbindungskabel ans Netz anschließen. -
Seite 15: Schutzvorrichtung
Schuhen ab. Bitte beachten: Kein Anschlusskabel sollte länger als 3 m sein. 13. Bevor Sie den MultiTest-d hochheben, schalten Sie ihn aus und trennen Sie ihn vom Stromnetz. Bitte heben Sie ihn an der Basis und der Rückseite an, wobei darauf geachtet werden muss, keinen grossen Druck auf die Endlagenschalter auszuüben. -
Seite 16: Ihr Multitest- D Wurde Mit Folgendem Zubehör Geliefert
Anhang 2 Ihr MultiTest- d wurde mit folgendem Zubehör geliefert: 1. Bedienungsanleitung 2. Übersetzung des Anhangs 1 (dies bezieht sich nicht auf englischsprachige Länder oder Länder ausserhalb der EU) 3. Schwalbenschwanzhalterung (am Messschlitten montiert) 4. Netzkabel 5. Imbusschlüssel für Schwalbenschwanzhalterung 6. - Seite 17 10. Verschließen Sie den Außenkarton mit Klebeband. 11. Befestigen Sie Schriftverkehr/Lieferscheine für den Empfänger in einer Lieferscheinhülle außen am Karton. Wenn Sie uns etwas über Mecmesin, die Produkte oder Serviceleistungen mitteilen möchten, bitte kontaktieren Sie Mecmesin unter: feedback@mecmesin.com Seite 16...
- Seite 18 Ebenfalls von Mecmesin erhältlich... Kraftmessgeräte Mecmesin bietet eine Vielzahl von Kraftmessgeräten an, die speziell für die Messung von Zug- und Druckkräften mit optimaler Präzision und Leistung entwickelt wurden. Das AFG hat eine integrierte Messzelle. Das AFG ist Mecmesins am vielseitigsten einsetzbares und umfassendstes Messgerät.
- Seite 19 G - 2 seitiges Spannzeug D - Leichtes Mini Vice Spannzeug • • Um mehr über unsere Vielzahl an Spannzeugen und Zubehörteilen zu erfahren, rufen Sie uns an unter+44 (0) 1403 799979, oder besuchen Sie unsere website www.mecmesin.com Seite 18...
- Seite 20 Über 30 Jahre Erfahrung in der Kraft- und Drehmomentmesstechnik Gegründet im Jahr 1977, wird Mecmesin heute weltweit als führend in der Qualitätskontrolle für Kraft- und Drehmomentmesstechnik in Design und Produktion angesehen. Die Marke Mecmesin steht für hervorragende Leistung und Zuverlässigkeit und garantiert so hochqualitative Ergebnisse.
