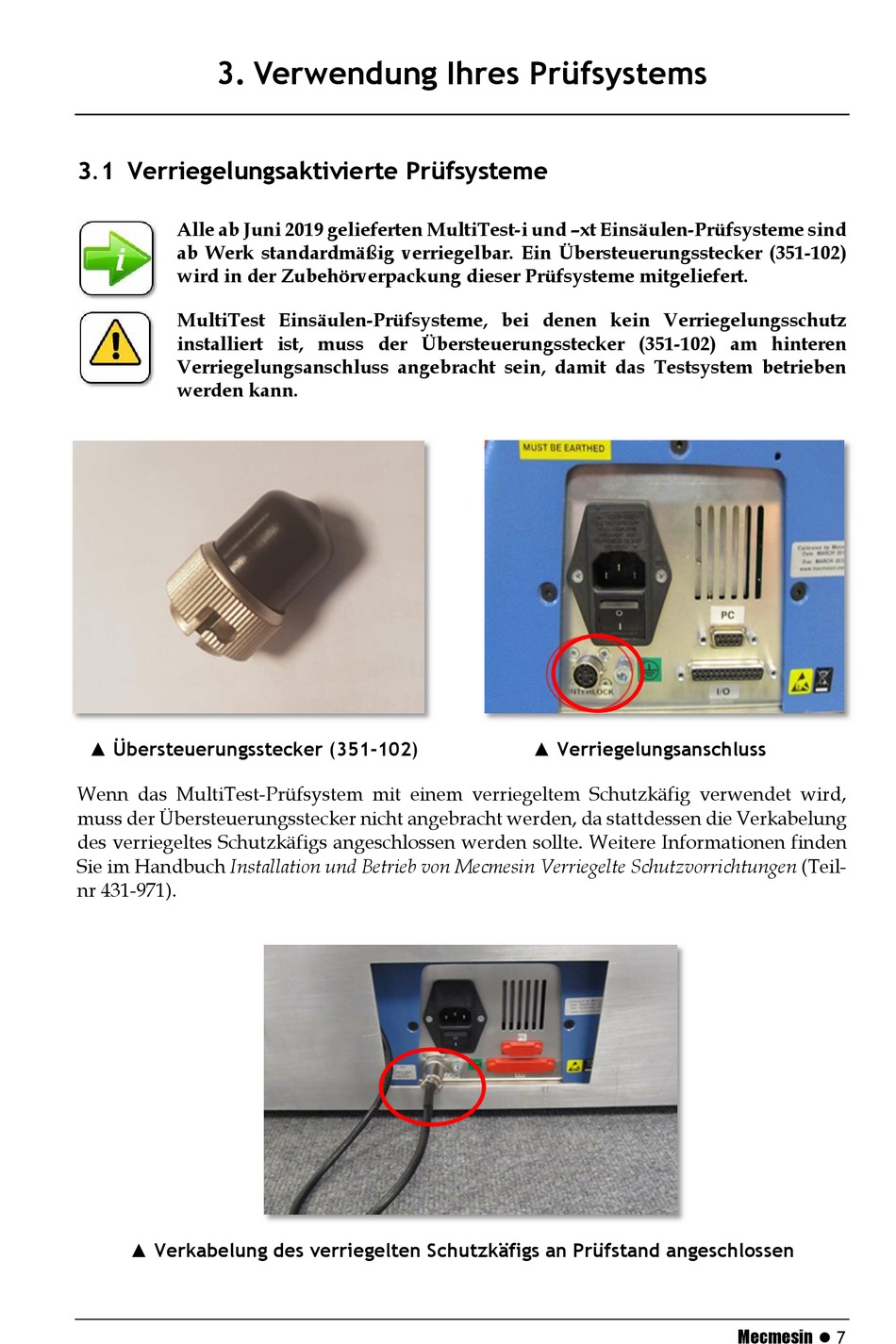

3. Verwendung Ihres Prüfsystems
3.1 Verriegelungsaktivierte Prüfsysteme
Alle ab Juni 2019 gelieferten MultiTest-i und –xt Einsäulen-Prüfsysteme sind
ab Werk standardmäßig verriegelbar. Ein Übersteuerungsstecker (351-102)
wird in der Zubehörverpackung dieser Prüfsysteme mitgeliefert.
MultiTest Einsäulen-Prüfsysteme, bei denen kein Verriegelungsschutz
installiert ist, muss der Übersteuerungsstecker (351-102) am hinteren
Verriegelungsanschluss angebracht sein, damit das Testsystem betrieben
werden kann.
▲ Übersteuerungsstecker (351-102)
Wenn das MultiTest-Prüfsystem mit einem verriegeltem Schutzkäfig verwendet wird,
muss der Übersteuerungsstecker nicht angebracht werden, da stattdessen die Verkabelung
des verriegeltes Schutzkäfigs angeschlossen werden sollte. Weitere Informationen finden
Sie im Handbuch Installation und Betrieb von Mecmesin Verriegelte Schutzvorrichtungen (Teil-
nr 431-971).
▲ Verkabelung des verriegelten Schutzkäfigs an Prüfstand angeschlossen
▲ Verriegelungsanschluss
Mecmesin 7
