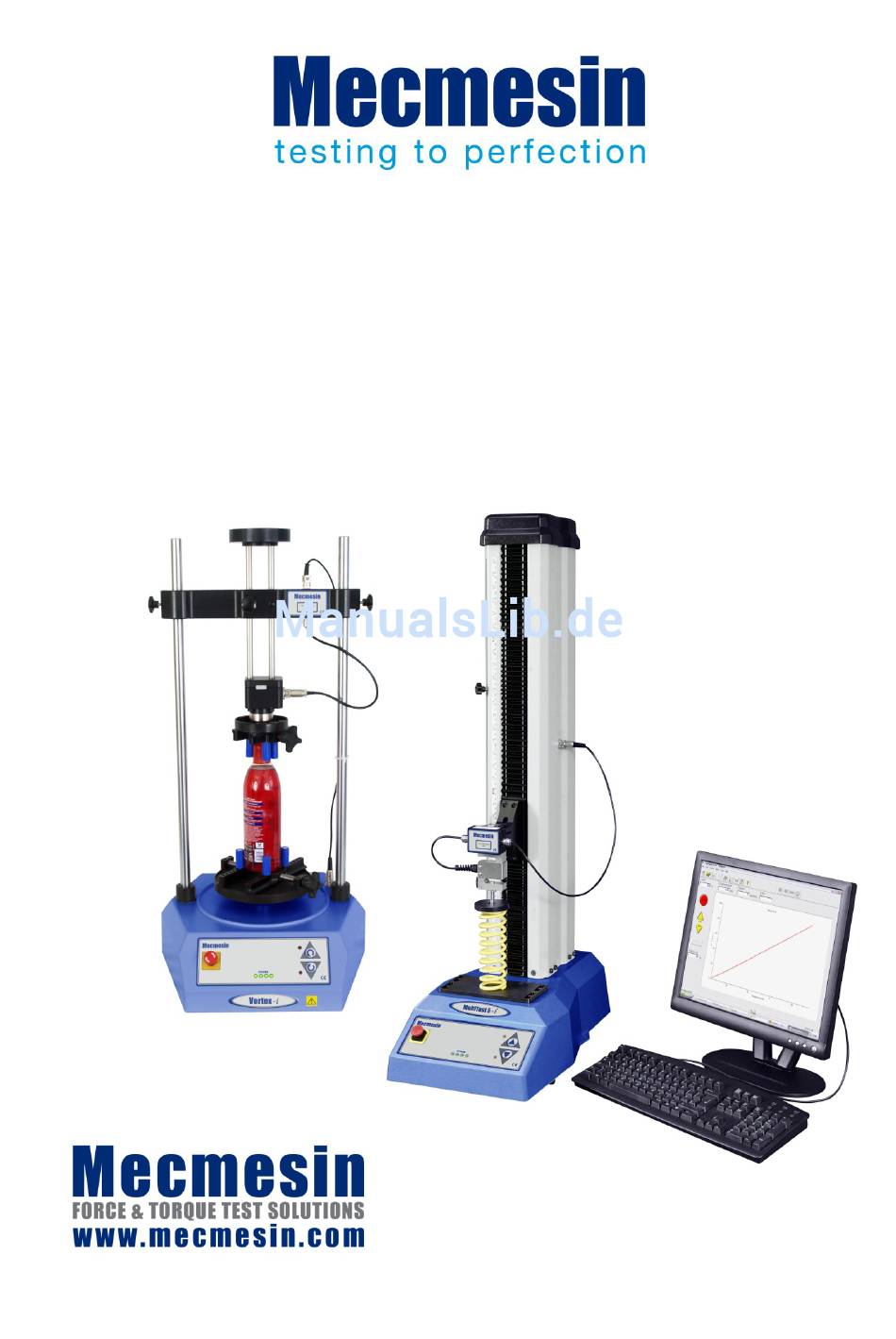

- Seite 1 Bedienungsanleitung zur Montage und Installation von Kraftprüfsystemen MultiTest–i und Vortex-i 431-393-06-L03 März 2016...
- Seite 2 MultiTest Zweisäulige Prüfstände MultiTest 10-i MultiTest 25-i MultiTest 50-i Drehmomentprüfsysteme Vortex–i Messbereiche von Drehmomentsensoren: 0.3, 1.5, 3, 6, 10 N.m 2016 © Mecmesin Ltd: dieses Dokument wird ausschlieβlich mit Mecmesin Prüfsystemen geliefert und darf nicht weiter verteilt werden. Artikelnummer: 431-393-06-L03...
-
Seite 3: Inhaltsverzeichnis
PC anschliessen (MultiTest-i und Vortex-i) Netzkabel und USB-Adapterkabel anschliessen Notausschalter Verstelltasten Emperor Software auf Ihrem PC installieren Systemvoraussetzungen Zugriff auf Dateiordner Emperor starten Anhang A: Spezifikationen des Prüfsystems Anhang B: EG-Konformitätserklärungen Mecmesin 1 Montage und Installation von Kraftprüfsystemen vom Typ –i... -
Seite 4: Lieferumfang
4. Verstellbarer Griffhebel zum Befestigen der Kraftmessdose an der Traverse 5. Eine oder mehr intelligente Kraftmessdosen (ILC) 6. CD mit Software Emperor 7. Netzkabel und Datenkabel 8. Bedienungsanleitung: Sicherheitsanweisungen für netzbetriebene Mecmesin Prüfsysteme 1.2 Prüfstand Vortex-i 1. Prüfstand 2. Intelligente Drehmomentsensor (ITC), als eingebautes Teil der Traverse 3. -
Seite 5: Installation
Beim Empfang des Prüfstands überprüfen Sie die Verpackungsmaterialen auf Anzeichen für Schäden. Wenn es sich abzeichnet, dass die Verpackung oder der Prüfstand beschädigt wurde, nehmen Sie bitte sofort Kontakt mit Mecmesin oder mit Ihrem Mecmesin Vertreter auf. Bitte den Prüfstand nicht verwenden, bevor Sie Mecmesin oder Ihrem Mecmesin Vertreter über die vorgefundenen Schäden informiert haben. -
Seite 6: Multitest-I Montage Und Installation
Prüfstände MultiTest 0.5-i und 1-i werden mit Ankerhaltewinkel geliefert Zur verbesserten Stabilität ist der MultiTest 5-i mit zwei „Befestigungsösen“ im Bodenteil des Prüfstands vorgesehen, damit der Prüfstand auf einer Werkbank festgeschraubt werden kann. 4 Mecmesin Montage und Installation von Kraftprüfsystemen vom Typ –i... -
Seite 7: Anbau Der Füβe Auf Dem Prüfstand
Knopf gedrückt, um den Griffhebel anzuheben oder zu lösen, und drehen Sie den Griffhebel gegensinnig der gewünschten Richtung. Den Griffhebel dann einrasten lassen und in der gewünschten Richtung drehen. Bei Bedarf den Vorgang wiederholen. Mecmesin 5 Montage und Installation von Kraftprüfsystemen vom Typ –i... - Seite 8 An einem zweisäuligen Prüfstand wird die ILC mit einer Innensechskantschraube befestigt, die durch das mittlere Loch in der sich bewegenden Traverse geführt und mit dem dafür vorgesehenen Innensechskant befestigt wird. 6 Mecmesin Montage und Installation von Kraftprüfsystemen vom Typ –i...
-
Seite 9: Auswechslen Der Kraftmessdosen
Das Spannzeug kann montiert und entfernt werden, ohne zusätzliche Werkzeuge zu benötigen. Vergewissern Sie sich, dass der Sicherungsstift angebracht ist, um das Zubehör sicher festzuhalten. Montage von einem Spannzeug mit QC-Zubehör zum schnellen Auswechslen Mecmesin 7 Montage und Installation von Kraftprüfsystemen vom Typ –i... -
Seite 10: Einstellen Der Endabschaltungen
Prüfstand selbst. Die systemfesten Endabschaltungen sollte nie verstellt werden. Im Notfall kann eine eingeklemmte Probe durch Verschiebung der systemfesten Endabschaltungen befreit werden, aber danach müssen Sie Ihren Mecmesin Vertreter benachrichtigen, um Ihr Prüfsystem warten und rückstellen zu lassen. Diese 8 Mecmesin... - Seite 11 Wenn eine Endabschaltung erreicht wird, während die Traverse durch Betätigung der Verstelltasten im vorderen Bedienfeld auf dem MultiTest-i bewegt wird, erscheint eine andere Warmeldung: Klicken Sie auf um das Problem zu korrigieren und weiter zu fahren. Mecmesin 9 Montage und Installation von Kraftprüfsystemen vom Typ –i...
- Seite 12 Klicken Sie auf dann auf um zum Hauptmenü zurückzukehren und den Beenden Prüfstand wieder zu verbinden. 10 Mecmesin Montage und Installation von Kraftprüfsystemen vom Typ –i...
-
Seite 13: Vortex-I Montage Und Installation
Wenn keine Aufliegelast an der Probe aufzubringen ist, ziehen Sie die Feststellschraube fest, nachdem Sie die Höhenlage nach Wunsch angepasst haben. Traverse an einem Vortex-i mit Gewichte im Lastenträger für Aufliegelast Mecmesin 11 Montage und Installation von Kraftprüfsystemen vom Typ –i... -
Seite 14: Intelligente Drehmomentsensoren Anschliessen
Drehmomentsensors, schalten Sie den Prüfstand wieder ein und der neue Drehmomentsensor wird vom Prüfstand automatisch erkannt. Die Konsole liest die Daten von Messbereich, Seriennummer und Kalibrierstand des neuen Sensors. 12 Mecmesin Montage und Installation von Kraftprüfsystemen vom Typ –i... -
Seite 15: Pc Anschliessen (Multitest-I Und Vortex-I)
Notausschalter kann durch eine Drehung von circa 30 Grad rückgestellt werden. Notausschalter Verstelltasten Das vordere Bedienfeld des MultiTest 1-i. Der Vortex-i hat einen ähnlichen Notausschalter und rechts- und linksdrehende Verstelltasten. Mecmesin 13 Montage und Installation von Kraftprüfsystemen vom Typ –i... -
Seite 16: Verstelltasten
Geschwindigkeit. In der Software Emperor kann eine feste oder eine variabele Geschwindigkeit eingestellt werden. Bei einer variabelen Geschwindigkeit wird die Verstellrate mit jeder Betätigung der Verstelltasten schneller oder langsamer. 14 Mecmesin Montage und Installation von Kraftprüfsystemen vom Typ –i... -
Seite 17: Emperor Software Auf Ihrem Pc Installieren
Domänennamensystems ist, wäre es vielleicht erforderlich, den richtigen Zugriff für diese Ordner über Ihre IT-Abteilung zu ermöglichen. Windows XP Speicherort der Benutzerdaten Emperor Force C:\Documents and Settings\All Users\Anwendungsdaten\Mecmesin\Emperor\Force Emperor Torque C:\Documents and Settings\All Users\Anwendungsdaten\Mecmesin\Emperor\Torque Windows Vista oder Windows 7 Speicherort der Benutzerdaten... -
Seite 18: Emperor Starten
Program zum ersten Mal starten können Sie folgende Passwörter verwenden: Vorgegebener Benutzername: supervisor Vorgegebenes Passwort: supervisor Anmerkung: bitte für den Benutzernamen und das Passwort die Groβ- und Kleinschreibung beachten. 16 Mecmesin Montage und Installation von Kraftprüfsystemen vom Typ –i... - Seite 19 Benutzerkonten einrichten, Prüfprogramme erstellen und durchführen, Ergebnisse prüfen, Berechnung zwecks Datenanalyse durchführen, Prüfberichte verfassen und Daten zur Anwendung mit anderen Programmen exportieren. Weitere Informationen sind der Bedienanleitung: Emperor Programming for Mecmesin Test Systems zu entnehmen. Mecmesin 17 Montage und Installation von Kraftprüfsystemen vom Typ –i...
-
Seite 20: Anhang A: Spezifikationen Des Prüfsystems
*** 50 kN – empfohlene Höchstgeschwindigkeit = 250 mm/min (10 in/min) über 25 kN † An der Mittelinie der Kraftmessdose gemessen †† Ohne Kraftmessdose oder Spannzeuge gemessen Anmerkung: Zeichnungen mit Abmessungen sind im Datenblatt 431-390 zu finden. 18 Mecmesin Montage und Installation von Kraftprüfsystemen vom Typ –i... -
Seite 21: Allgemeine Spezifikationen
RS232 über USB – und seriell Adapter im ASCII Format Kommunikation mit PLC/Digital Control Interface Ja, über programmierbare digitale Anschlüsse 6 Eingangs- + 6 Ausgangsanschlüsse Verfügbare Optionen: Säule: Faltenbalg Schutzkäfig Mecmesin 19 Montage und Installation von Kraftprüfsystemen vom Typ –i... - Seite 22 Ja, über programmierbare digitale Anschlüsse 6 Eingangs- + 6 Ausgangsanschlüsse Verfügbare Optionen: Schutzkäfig Mecmesin behält sich das Recht vor, Spezifikationen von Geräten ohne vorherige Bekanntgabe zu ändern. Irrtümer und Auslassungen vorbehalten 20 Mecmesin Montage und Installation von Kraftprüfsystemen vom Typ –i...
-
Seite 23: Anhang B: Eg-Konformitätserklärungen
Anhang B: EG-Konformitätserklärungen Mecmesin 21 Montage und Installation von Kraftprüfsystemen vom Typ –i... -
Seite 24: Mecmesin: Weltführender Entwickler Und Lieferant Von Preiswerten Kraftund Drehmomentprüfgeräten
Griechenland Litauen Schweiz Vietnam Großbritannien Malaysia Serbien Wo immer Sie auf der Welt sind, Mecmesin gewährleistet Ihnen durch das globale Vertreter-Netzwerk eine schnelle Lieferung und effizienten Service für Ihre Testlösung. Hauptsitz – UK: Frankreich Deutschland Mecmesin Limited Mecmesin France Mecmesin GmbH w: www.mecmesin.com...
