- Seite 2 Vortex-dV in Betrieb nehmen. Anwendungsbereich Dieses Referenzhandbuch beschreibt die Bedienung von Vortex-dV Drehmoment- prüfständen, bestimmt zur Verwendung mit der Mecmesin Advanced Force and Torque Indicator (AFTI). Die Bedienung der AFTI wird in einem separaten Handbuch beschrieben. Für die Bedienung im Zusammenhang mit VectorPro™ Lite, siehe Handbuch 431-464 VectorPro Lite für dV-Prüfstände.
-
Seite 3: Inhaltsverzeichnis
Aufstellen des Prüfstands Stromversorgung Montage und Installation Montage des Drehmomentsensors Montage der AFTI-Drehmomentanzeige Verbinden der AFTI mit dem Vortex-dV Anschließen des Teststandes an einen PC (nur Nutzer von VectorPro Lite) Verwendung von Verbindungskabeln Montage von Spannvorrichtungen und Befestigungselementen Aktivitätszustände des Prüfstands... - Seite 4 Mecmesin Vortex-dV Bedienungsanleitung...
-
Seite 5: Lieferumfang
1. Lieferumfang Vortex-dV Prüfstand (mit Drehmomentsensor – 1.5, 3, 6, oder 10 N.m) AFTI-Halterung (zum Montieren der AFTI am Prüfstand) Inbusschlüssel zum festziehen der Traverse an der AFTI-Halterung Netzkabel Dokument: Sicherheitsanweisungen für netzbetriebene Prüfsysteme Dokument: Vortex-dV Motorisierter Drehmoment-Prüfstand, Bedienungsanleitung 1.1 Erhältliches Zubehör Das komplette Angebot an digitalen Kraftmessgeräten und Zubehör finden Sie auf... -
Seite 6: Vorbereitung
Bei Annahme der Lieferung Ihres Prüfstandes bitten wir Sie, die Verpackung auf Beschädigungen zu überprüfen. Sollte die Verpackung oder der Prüfstand beschädigt sein, wenden Sie sich bitte sofort an Mecmesin oder Ihren lokalen Vertreter. Benutzen Sie keinesfalls das Gerät, ohne uns vorher zu kontaktieren. -
Seite 7: Montage Und Installation

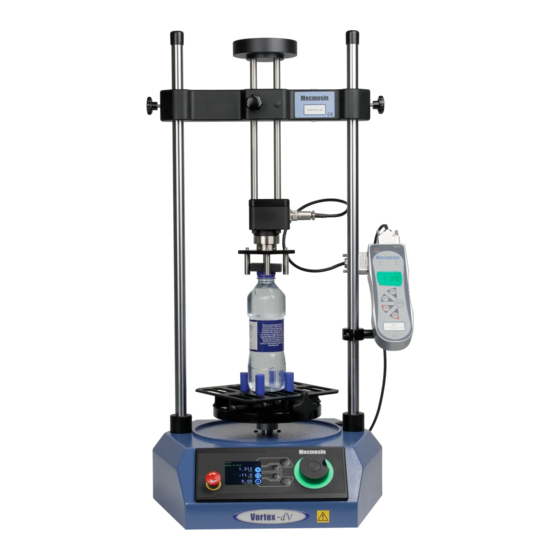

3. Montage und Installation Top-Load Halterung Traverse Statischer Drehmomentsensor Obere Befestigungsplatte (optional) AFTI Drehmoment- Anzeige Untere Befestigungsplatte (optional), hier mit AFTI-Halterung Sattelplatte Bedienfeld Mecmesin 3 Vortex-dV Bedienungsanleitung... -
Seite 8: Montage Des Drehmomentsensors
Schrauben Fest. 3.2 Montage der AFTI-Drehmomentanzeige Der Vortex-dV ist für Drehungen mit und gegen den Uhrzeigersinn geeignet. Die Halterung kann leicht verstellt oder entfernt werden, um Sie an der entgegengesetzten Seite des Prüfstands zu befestigen. Verwenden Sie einen 4 mm Inbusschlüssel, um die Halterung zu befestigen. -
Seite 9: Verbinden Der Afti Mit Dem Vortex-Dv
Montage der AFTI Verstellen des Halterungswinkels 3.3 Verbinden der AFTI mit dem Vortex-dV Stecken Sie das Sensorkabel in die seitliche Schnittstelle der AFTI. Verbinden Sie die obere Schnittstelle mit der RJ11-Buchse hinten am Prüfstand („Gauge“), mittels des mitgelieferten Kabels 351-092. Hierdurch kann die AFTI den Prüfvorgang steuern, und die gemessenen Daten zur Anzeige an den Prüfstand weitergeben. -
Seite 10: Montage Von Spannvorrichtungen Und Befestigungselementen
Durchmesserkapazität von 10mm bis 190 mm. Diese wird mithilfe der mitgelieferten vier Senkschrauben und des 2.5 mm Inbusschlüssels an der Spindel des Vortex-dV befestigt. Verschiedene andere Drehmoment-Testvorrichtungen sind erhältlich, inklusive Sattel- platten, welche die Proben in den Befestigungsplatten festhalten, längere Greiffinger, Formschlüssiges Händling, und Bohrfutter. -
Seite 11: Frontseitige Bedien- Und Einstelleinheit
Die Leuchten um das Rad zeigen 3 Farben und 3 Zustände an – so sehen Sie schnell, in welchem Zustand der Prüfstand sich gerade befindet: Grün: Blinkend: bereit; Gelb: leuchtend: Test beendet Rot: leuchtend: Test gestoppt rotierend: Rollen durch ein Menü rotierend: Spindelbewegung oder unterbrochen Mecmesin 7 Vortex-dV Bedienungsanleitung... -
Seite 12: Anzeige
Geschwindigkeiten, Zyklen, Einstellungen) an. Im Zustand „Bereit“ erscheint die eingestellte Wegdifferenz, die Geschwindigkeit, und bei vorhandenem Messgerät das Drehmoment. Ein Symbol zeigt an, wenn keine AFTI gefunden wurde. Die Funktionen der vier Tasten werden jederzeit durch die Symbole angezeigt. 8 Mecmesin Vortex-dV Bedienungsanleitung... -
Seite 13: Multifunktions-Auswahltasten
Bei Drücken dieser Taste erscheint die Anzeige „Gestoppt: Anwender“, und die Tasten des Zustands „Bereit“ (A) werden angezeigt. Der „Start“-Knopf setzt den Test fort. Zyklische Tests beginnen vom Ausgangszustand. Wichtig! Bei Dremoment-Steuerung MUSS zunächst die AFTI zurückgesetzt werden. Mecmesin 9 Vortex-dV Bedienungsanleitung... -
Seite 14: Einstellungen
Herunterblättern (oder Drehen des Rads gegen den Uhrzeigersinn) Zurück zum vorherigen Menü, oder von „Einstellungen“ (E) nach „Bereit“ 3.7 Einstellungen Alle Einstellungen werden getätigt, indem die richtige Option oder Zahl gewählt und durch die Bestätigungstaste oder die Radtaste bestätigt wird. 10 Mecmesin Vortex-dV Bedienungsanleitung... -
Seite 15: Winkelposition
Winkel gegen den Uhrzeigersinn Winkel im Uhrzeigersinn (auch „links“ oder „negative“) (auch „rechts“ oder „positiv“) Beginn eines Zyklus im Uhrzeigersinn Beginn eines Zyklus gegen den Ende eines Zyklus gegen den Uhrzeigersinn Ende eines Zyklus im Uhrzeigersinn Uhrzeigersinn Antriebsspindel Mecmesin 11 Vortex-dV Bedienungsanleitung... -
Seite 16: Jog-Einstellungen
3.11 Jog-Einstellungen Bei einem Vortex-dV bedeutet „Jogging“ die manuelle Steuerung der Spindeldrehung mittels den Tasten des Bedienfeldes. Die Jog-Geschwindigkeiten werden durch den Nutzer bestimmt, und werden angewandt, wenn die Jog-Tasten aktiviert werden – z.B. ein nichtzyklischer oder manueller Test. Vergessen Sie nicht, dass das Steuerrad im Jog- Modus eine genauere Positionssteuerung ermöglicht. -
Seite 17: Afti-Steuerung
1. Stellen Sie in der AFTI die oberen und unteren Dremomentgrenzen ein, und wählen Sie entweder eine Anzahl an Zyklen, oder lassen Sie den Test bei einem bestimmten Drehmoment oder Probenbruch beenden. Beachten Sie, dass: Mecmesin 13 Vortex-dV Bedienungsanleitung... -
Seite 18: Halbzyklus
Am Ende eines Halbzyklustests wird immer der eingestellte Endwinkel angezeigt. Um den Test erneut zu beginnen, muss die Spindel zunächst in die Nullposition gebracht werden, oder der angezeigte Winkel durch Tarieren zur neuen Nullposition erklart werden. 14 Mecmesin Vortex-dV Bedienungsanleitung... - Seite 19 Zyklus zu beginnen. Beachten Sie, dass je nachdem, in welcher Position sich die Spindel zu Testbeginn befindet, sie sich moglicherweise zunächst in die entgegengesetzte Richtung, durch die Nullposition drehen muss, um den Ausgangswinkel zu erreichen. Mecmesin 15 Vortex-dV Bedienungsanleitung...
-
Seite 20: Einstellungen: Sprache
3.14 Einstellungen: Sprache Wählen Sie die gewünschte Sprache. Diese Aktion bringt Sie zurück in das Hauptein- stellungsmenü in der gewählten Sprache. 16 Mecmesin Vortex-dV Bedienungsanleitung... -
Seite 21: Spezifikation
0,1 U/Min bis 30 U/Min (beide Richtungen) Genauigkeit ±1% der angezeigten Geschwindigkeit Auflösung 0,01 U/Min (0.1º/s) Position Maximale Drehungen 8000 Umdrehungen Genauigkeit 0,2° pro 36 000° Auflösung 0,1º (0,001 Umdrehung) * mit oberer und unterer Befestigungsplatte montiert Mecmesin 17 Vortex-dV Bedienungsanleitung... -
Seite 22: Eg-Konformitätserklärungen
EG-Konformitätserklärungen 18 Mecmesin Vortex-dV Bedienungsanleitung... - Seite 23 Mecmesin 19 Vortex-dV Bedienungsanleitung...
-
