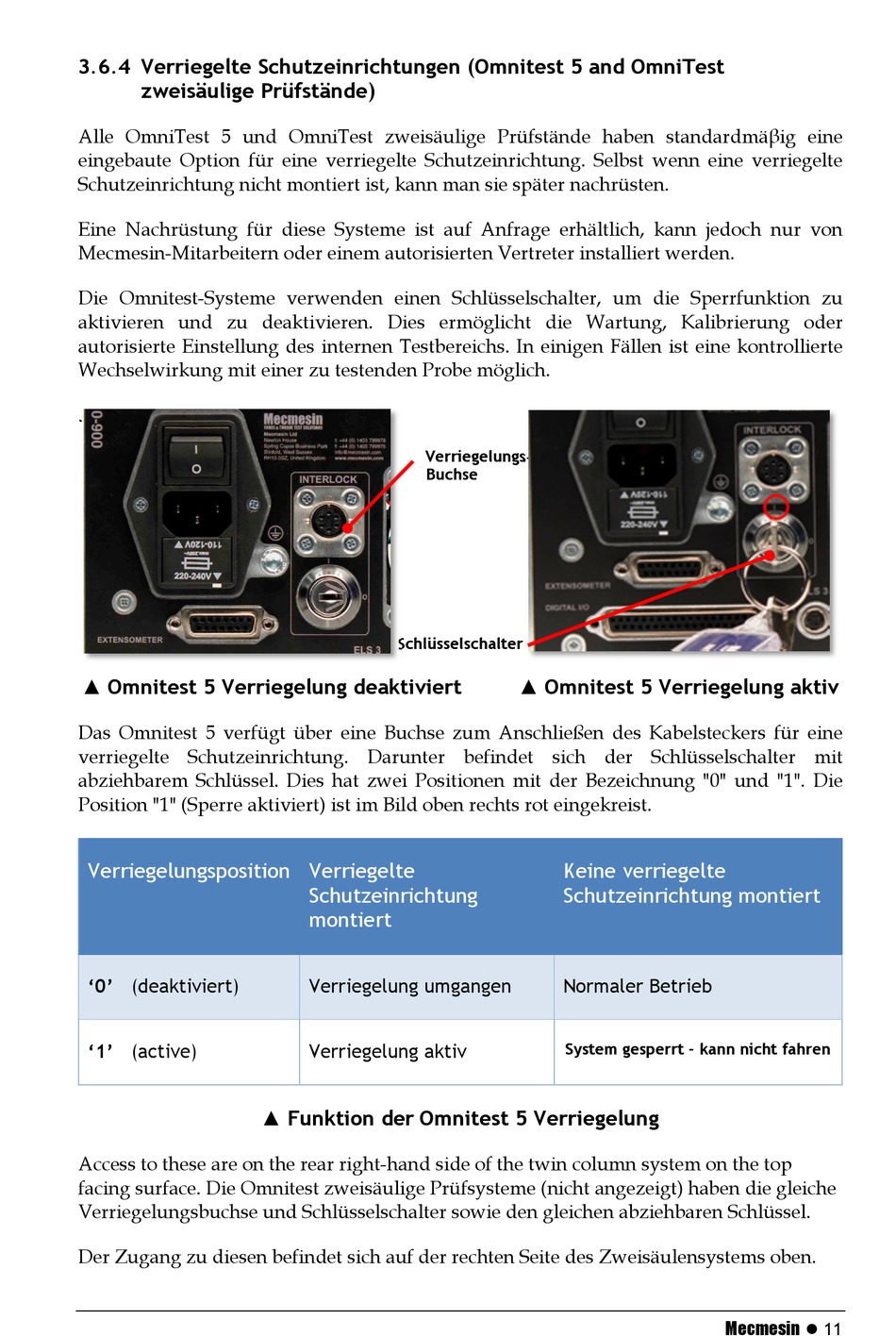

3.6.4 Verriegelte Schutzeinrichtungen (Omnitest 5 and OmniTest
zweisäulige Prüfstände)
Alle OmniTest 5 und OmniTest zweisäulige Prüfstände haben standardmäβig eine
eingebaute Option für eine verriegelte Schutzeinrichtung. Selbst wenn eine verriegelte
Schutzeinrichtung nicht montiert ist, kann man sie später nachrüsten.
Eine Nachrüstung für diese Systeme ist auf Anfrage erhältlich, kann jedoch nur von
Mecmesin-Mitarbeitern oder einem autorisierten Vertreter installiert werden.
Die Omnitest-Systeme verwenden einen Schlüsselschalter, um die Sperrfunktion zu
aktivieren und zu deaktivieren. Dies ermöglicht die Wartung, Kalibrierung oder
autorisierte Einstellung des internen Testbereichs. In einigen Fällen ist eine kontrollierte
Wechselwirkung mit einer zu testenden Probe möglich.
.
▲ Omnitest 5 Verriegelung deaktiviert
Das Omnitest 5 verfügt über eine Buchse zum Anschließen des Kabelsteckers für eine
verriegelte Schutzeinrichtung. Darunter befindet sich der Schlüsselschalter mit
abziehbarem Schlüssel. Dies hat zwei Positionen mit der Bezeichnung "0" und "1". Die
Position "1" (Sperre aktiviert) ist im Bild oben rechts rot eingekreist.
Verriegelungsposition Verriegelte
'0' (deaktiviert)
'1' (active)
Access to these are on the rear right-hand side of the twin column system on the top
facing surface. Die Omnitest zweisäulige Prüfsysteme (nicht angezeigt) haben die gleiche
Verriegelungsbuchse und Schlüsselschalter sowie den gleichen abziehbaren Schlüssel.
Der Zugang zu diesen befindet sich auf der rechten Seite des Zweisäulensystems oben.
Verriegelungs
Buchse
Schlüsselschalter
Schutzeinrichtung
montiert
Verriegelung umgangen
Verriegelung aktiv
▲ Funktion der Omnitest 5 Verriegelung
-
▲ Omnitest 5 Verriegelung aktiv
Keine verriegelte
Schutzeinrichtung montiert
Normaler Betrieb
System gesperrt - kann nicht fahren
Mecmesin 11
