Eine
vollständige
Verwendung finden Sie im Handbuch Installation und Betrieb von
Mecmesin Schutzeinrichtungen (Teil-nr 431-971)

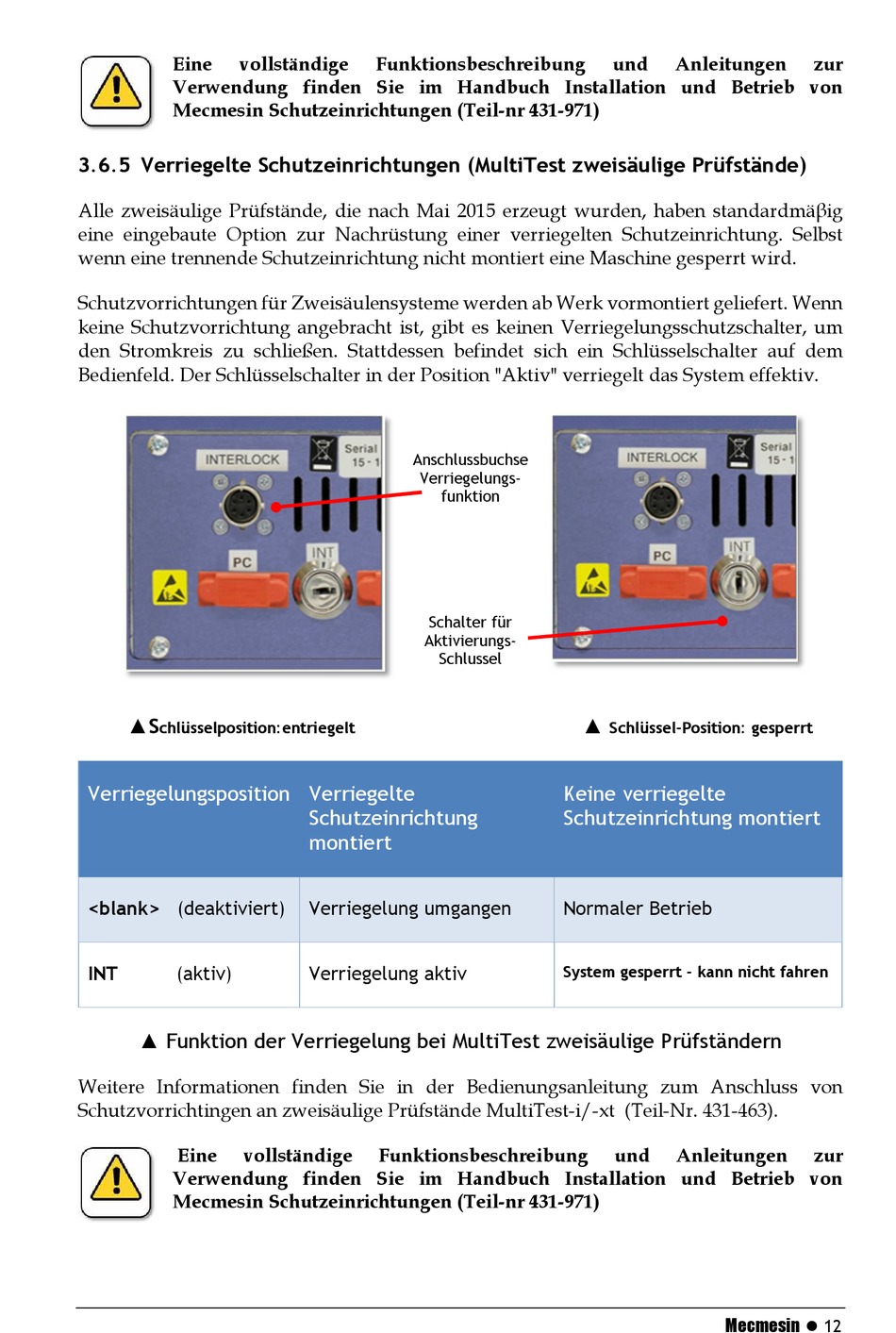

3.6.5 Verriegelte Schutzeinrichtungen (MultiTest zweisäulige Prüfstände)
Alle zweisäulige Prüfstände, die nach Mai 2015 erzeugt wurden, haben standardmäβig
eine eingebaute Option zur Nachrüstung einer verriegelten Schutzeinrichtung. Selbst
wenn eine trennende Schutzeinrichtung nicht montiert eine Maschine gesperrt wird.
Schutzvorrichtungen für Zweisäulensysteme werden ab Werk vormontiert geliefert. Wenn
keine Schutzvorrichtung angebracht ist, gibt es keinen Verriegelungsschutzschalter, um
den Stromkreis zu schließen. Stattdessen befindet sich ein Schlüsselschalter auf dem
Bedienfeld. Der Schlüsselschalter in der Position "Aktiv" verriegelt das System effektiv.
▲S
chlüsselposition:entriegelt
Verriegelungsposition Verriegelte
<blank> (deaktiviert)
INT
(aktiv)
▲ Funktion der Verriegelung bei MultiTest zweisäulige Prüfständern
Weitere Informationen finden Sie in der Bedienungsanleitung zum Anschluss von
Schutzvorrichtingen an zweisäulige Prüfstände MultiTest-i/-xt (Teil-Nr. 431-463).
Eine
vollständige
Verwendung finden Sie im Handbuch Installation und Betrieb von
Mecmesin Schutzeinrichtungen (Teil-nr 431-971)
Funktionsbeschreibung
Anschlussbuchse
Verriegelungs-
funktion
Schalter für
Aktivierungs-
Schlussel
Schutzeinrichtung
montiert
Verriegelung umgangen
Verriegelung aktiv
Funktionsbeschreibung
und
Anleitungen
▲
Schlüssel-Position: gesperrt
Keine verriegelte
Schutzeinrichtung montiert
Normaler Betrieb
System gesperrt - kann nicht fahren
und
Anleitungen
Mecmesin 12
