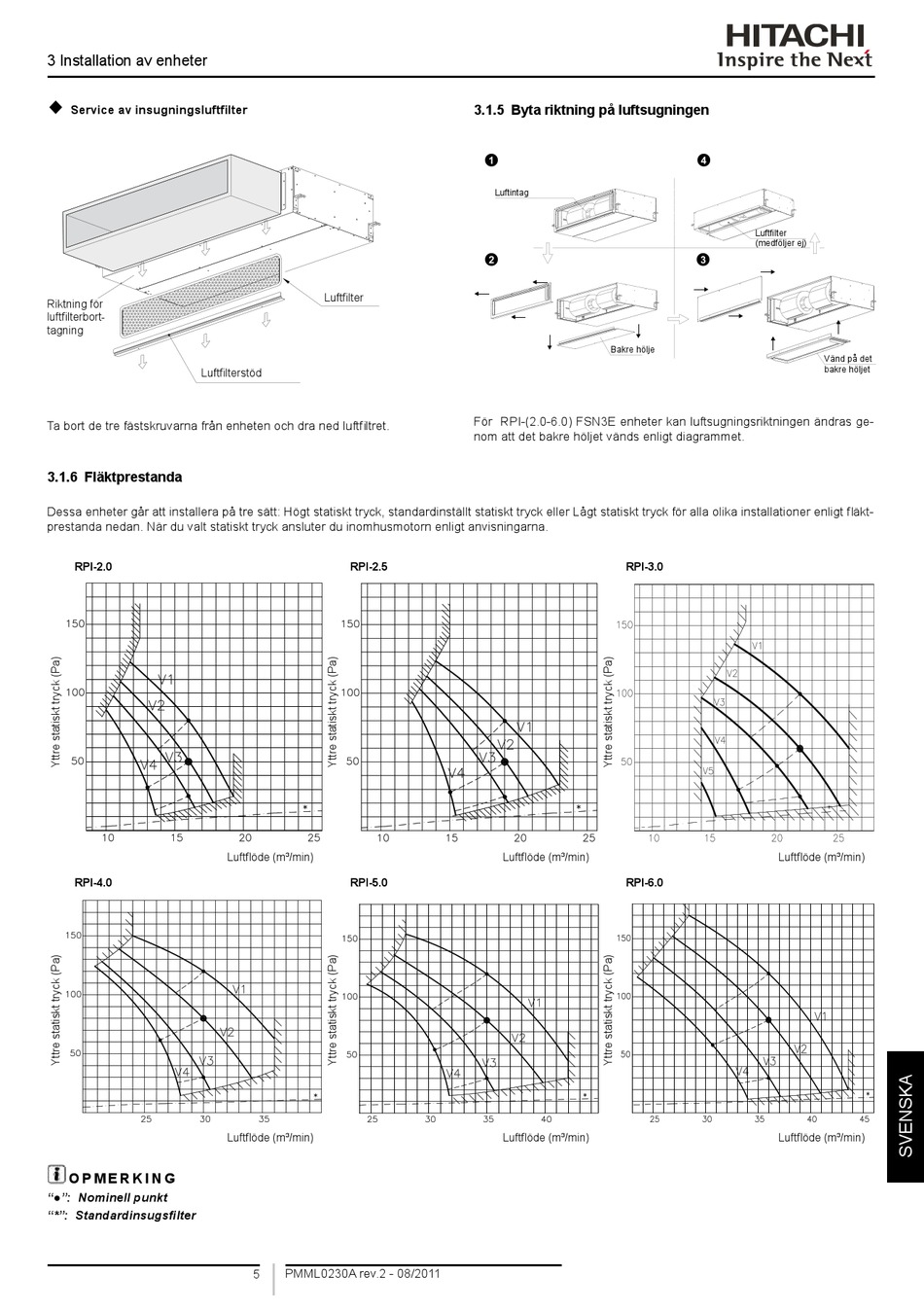

Hitachi RPI-2.0FSN3E Installations- Und Betriebshandbuch Seite 91

3 Installation av enheter
  
Service av insugningsluftfilter
riktning för
luftfilterbort-
tagning
Luftfilterstöd
Ta bort de tre fästskruvarna från enheten och dra ned luftfiltret.
3.1.6 fläktprestanda
Dessa enheter går att installera på tre sätt: Högt statiskt tryck, standardinställt statiskt tryck eller Lågt statiskt tryck för alla olika installationer enligt fläkt-
prestanda nedan. När du valt statiskt tryck ansluter du inomhusmotorn enligt anvisningarna.
RPI-2.0
RPI-4.0
O P M E R K I N G
"●": Nominell punkt
"*": Standardinsugsfilter
Luftfilter
RPI-2.5
Luftflöde (m³/min)
RPI-5.0
Luftflöde (m³/min)
5 PmmL0230A rev.2 - 08/2011
3.1.5 Byta riktning på luftsugningen

Luftintag
Ê
Bakre hölje
För rPI-(2.0-6.0) FSN3E enheter kan luftsugningsriktningen ändras ge-
nom att det bakre höljet vänds enligt diagrammet.
RPI-3.0
Luftflöde (m³/min)
RPI-6.0
Luftflöde (m³/min)

Luftfilter
(medföljer ej)

Vänd på det
bakre höljet
Luftflöde (m³/min)
Luftflöde (m³/min)
