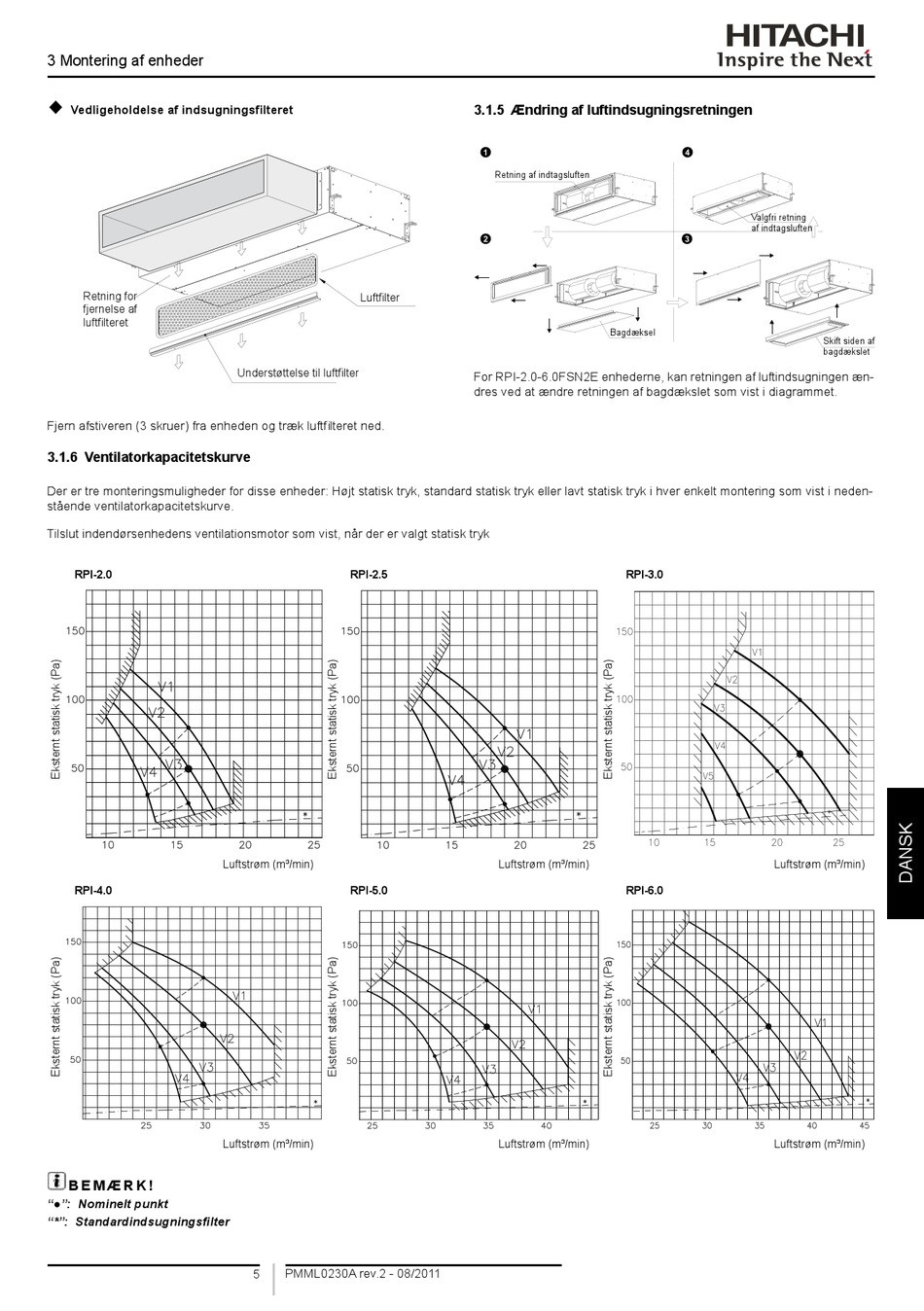

3 montering af enheder
  
Vedligeholdelse af indsugningsfilteret
retning for
fjernelse af
luftfilteret
Fjern afstiveren (3 skruer) fra enheden og træk luftfilteret ned.
3.1.6 Ventilatorkapacitetskurve
Der er tre monteringsmuligheder for disse enheder: Højt statisk tryk, standard statisk tryk eller lavt statisk tryk i hver enkelt montering som vist i neden-
stående ventilatorkapacitetskurve.
Tilslut indendørsenhedens ventilationsmotor som vist, når der er valgt statisk tryk
RPI-2.0
RPI-4.0
B E M Æ R K !
"●": Nominelt punkt
"*": Standardindsugningsfilter
Luftfilter
Understøttelse til luftfilter
RPI-2.5
Luftstrøm (m³/min)
RPI-5.0
Luftstrøm (m³/min)
5 PmmL0230A rev.2 - 08/2011
3.1.5 Ændring af luftindsugningsretningen

retning af indtagsluften
Ê
Bagdæksel
For rPI-2.0-6.0FSN2E enhederne, kan retningen af luftindsugningen æn-
dres ved at ændre retningen af bagdækslet som vist i diagrammet.
RPI-3.0
Luftstrøm (m³/min)
RPI-6.0
Luftstrøm (m³/min)

Valgfri retning
af indtagsluften

Skift siden af
bagdækslet
Luftstrøm (m³/min)
Luftstrøm (m³/min)
