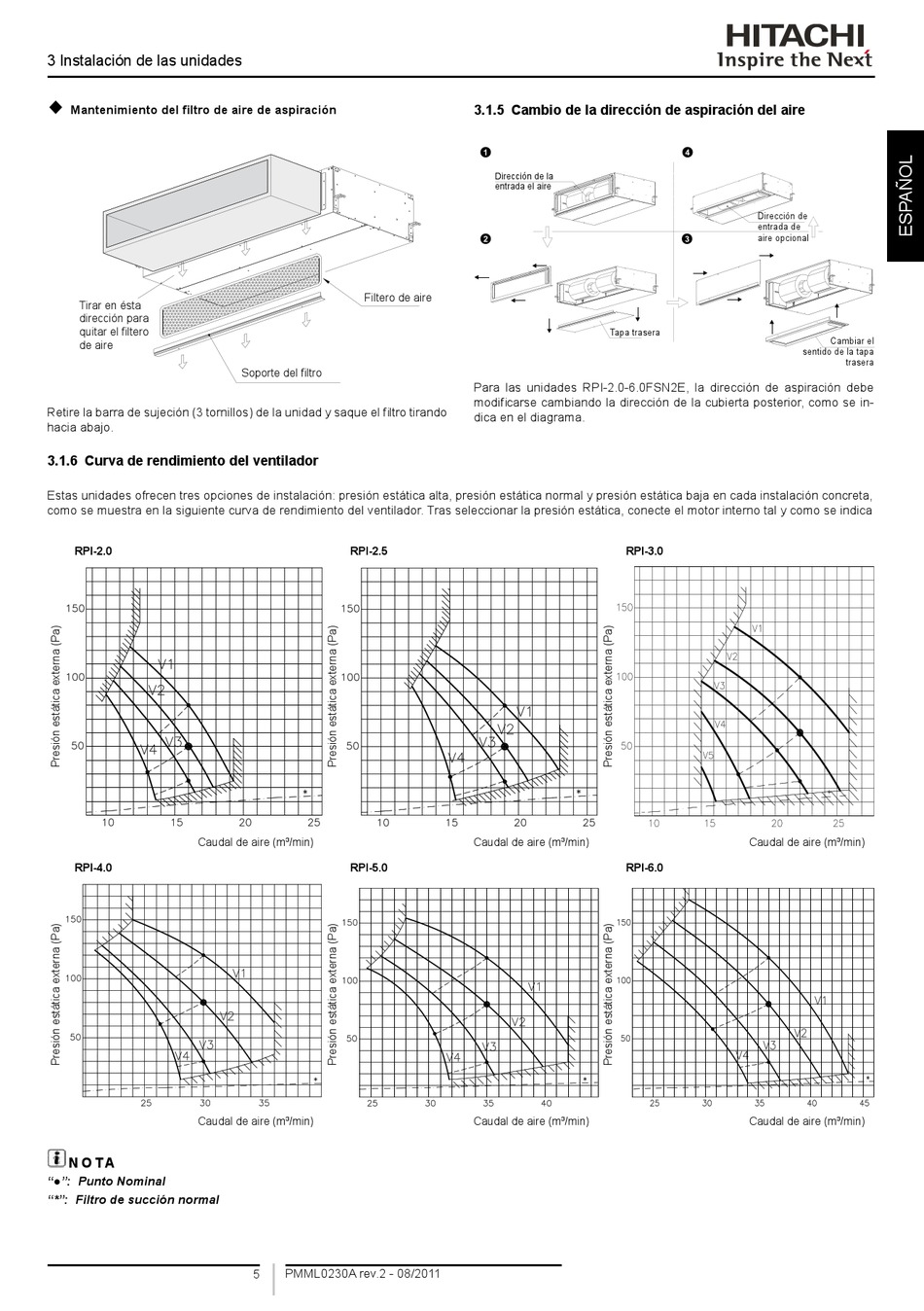

Hitachi RPI-2.0FSN3E Installations- Und Betriebshandbuch Seite 21

3 Instalación de las unidades
  
Mantenimiento del filtro de aire de aspiración
Tirar en ésta
dirección para
quitar el filtero
de aire
retire la barra de sujeción (3 tornillos) de la unidad y saque el filtro tirando
hacia abajo.
3.1.6 Curva de rendimiento del ventilador
Estas unidades ofrecen tres opciones de instalación: presión estática alta, presión estática normal y presión estática baja en cada instalación concreta,
como se muestra en la siguiente curva de rendimiento del ventilador. Tras seleccionar la presión estática, conecte el motor interno tal y como se indica
RPI-2.0
Caudal de aire (m³/min)
RPI-4.0
Caudal de aire (m³/min)
N O T A
"●": Punto Nominal
"*": Filtro de succión normal
Filtero de aire
Soporte del filtro
RPI-2.5
RPI-5.0
5 PmmL0230A rev.2 - 08/2011
3.1.5 Cambio de la dirección de aspiración del aire

Dirección de la
entrada el aire
Ê
Tapa trasera
Para las unidades rPI-2.0-6.0FSN2E, la dirección de aspiración debe
modificarse cambiando la dirección de la cubierta posterior, como se in-
dica en el diagrama.
RPI-3.0
Caudal de aire (m³/min)
RPI-6.0
Caudal de aire (m³/min)

Dirección de
entrada de
aire opcional

Cambiar el
sentido de la tapa
trasera
Caudal de aire (m³/min)
Caudal de aire (m³/min)
