Schritt 3 Der elektrische Anschluss erfolgt direkt an die Klemmen des EMV-Filters (Abbildung 24), der sich unten links
an der Elektrofahrzeug-Ladestation befindet.
Befolgen Sie die Anweisungen unten, um den EV Charger mit der Stromversorgung zu verkabeln.
Schließen Sie die drei Phasen (L1, L2, L3), den Nullleiter (N) und die Erdung (PE) an die Klemmen des
EMV-Filters an und achten Sie dabei auf die richtige Zuordnung:
•
Phase (L1)
•
Phase (L2)
•
Phase (L3)
•
Neutralleiter (N)
•
Schutzerde (PE)

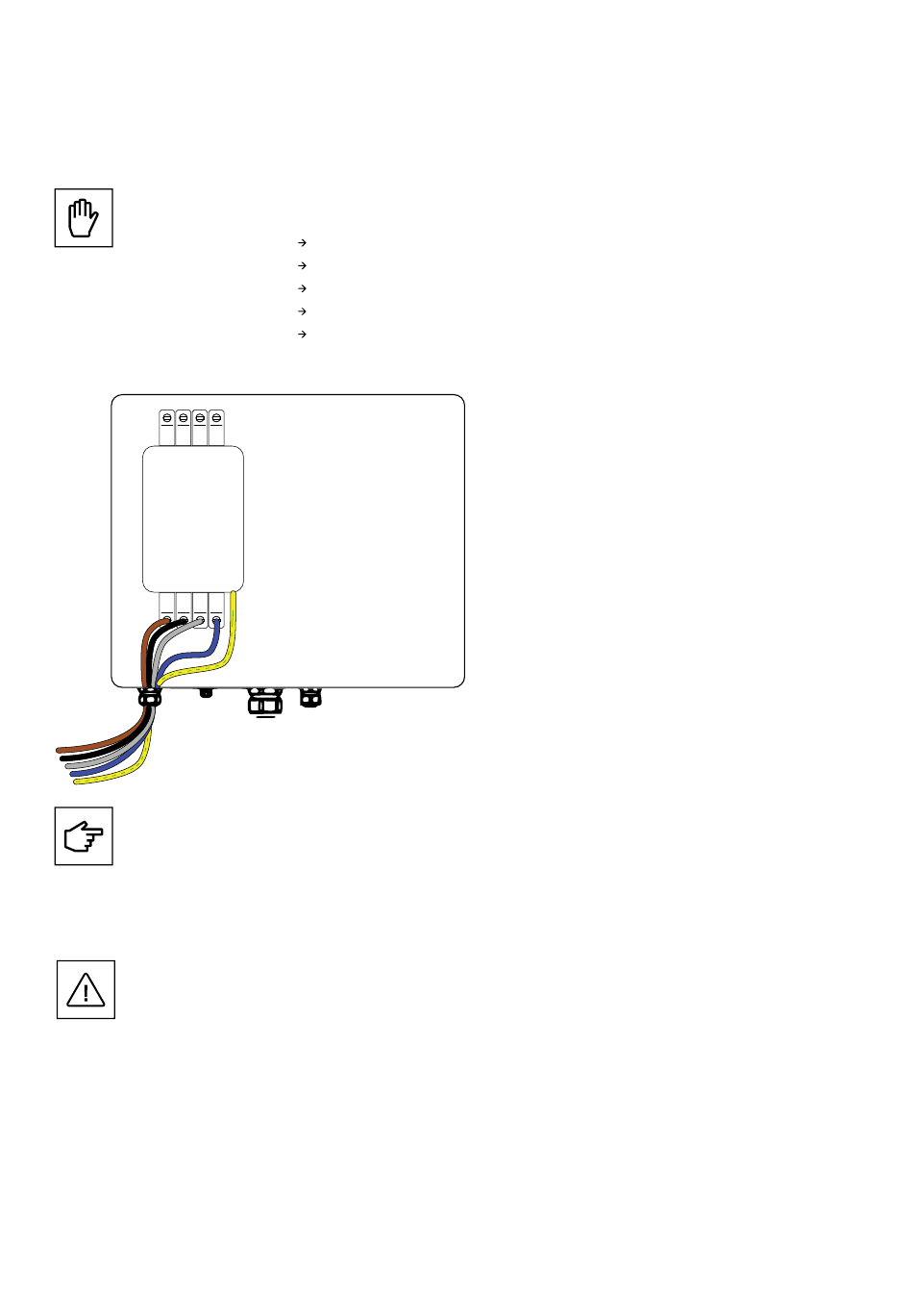

Abbildung 24. AC-Netzstromanschluss im Green Motion DC 22 EV Charger
EMI filter
L1 L2 L3 N PE
Achten Sie darauf, dass die Phasen nicht mit dem Neutralleiter vertauscht werden. In diesem Fall kann es zu
einer Fehlfunktion des Systems kommen.
6.4 Erdungsanschluss (VERPFLICHTEND)
Prüfen Sie, ob der Schutzleiter des Versorgungsnetzes ordnungsgemäß an die Verschraubung des
EMV-Filters angeschlossen ist (siehe Abbildung 24).
Prüfen Sie die elektrische Durchgängigkeit zwischen der Frontklappe und dem Gehäuse der Ladestation.
Prüfen Sie die Durchgängigkeit durch Messung zwischen Bereichen, die nicht von isolierendem Material
bedeckt sind (Farbe, Gummi, Schmutz usw.).
34
GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com
Klemme L1
Klemme L2
Klemme L3
Klemme N
PE Bolzenverbindung
