5.2.3 Montage auf dem Bodensockel (optional)
Beachten Sie bei der Wahl des Standorts für die Bodensäule, dass für die Luftzirkulation ein Abstand von
300 mm auf der linken und rechten Seite des EV Chargers einzuhalten ist.
Befestigung des Sockels auf dem Betonboden
Befestigen Sie den Bodensockel mit 4 x M10-Gewindestangen aus Edelstahl auf einem
400 mm x 700 mm x 150 mm Betonsockel.
50
Die AC Spannungsversorgung wird durch die linke Öffnung des Bodensockels geführt. Vergewissern Sie sich,
dass der Betonsockel einen ungehinderten Weg für das Stromkabel bietet.
Unten sehen Sie eine schematische Darstellung des Sockels des EV Chargers, der auf dem Betonsockel montiert wird.

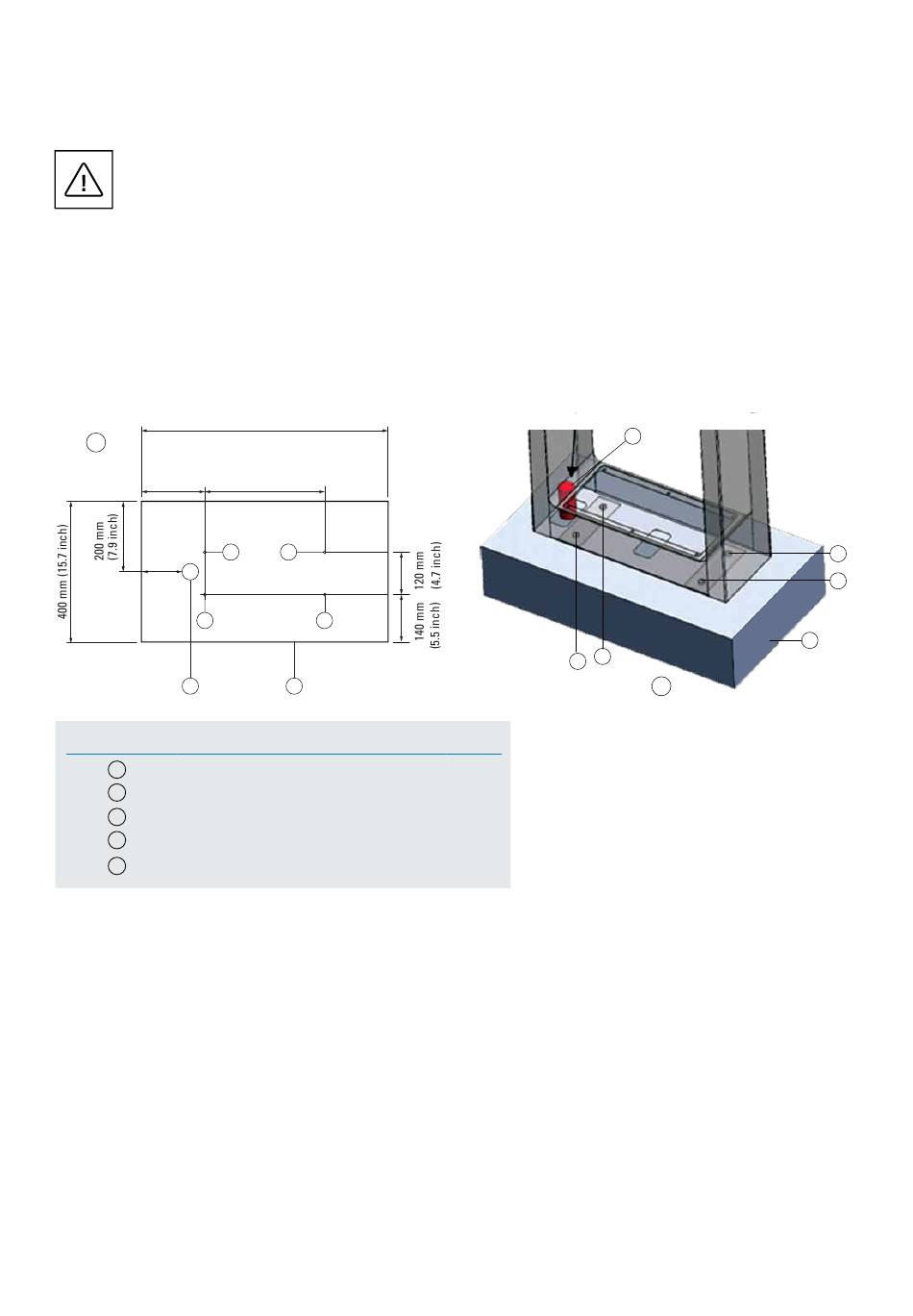

Abbildung 14. Sockel des EV Chargers mit Abmessungen
700 mm (27.6 inch)
A
175 mm 350 mm
235
(6.9 inch) (13.8 inch)
115 mm
3
(4.5 inch)
115
3
2
Kennzeichnung Beschreibung
1
Betonsockel
2 Öffnung für elektrische Kabel
3
M10-Gewindestangen aus Edelstahl
A
Draufsicht des Betonsockels
B
Übersicht über die bodenmontierte Säule auf einem Betonsockel.
GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com
350
540
700
3
3
1
2
3
3
B
3
3
1
