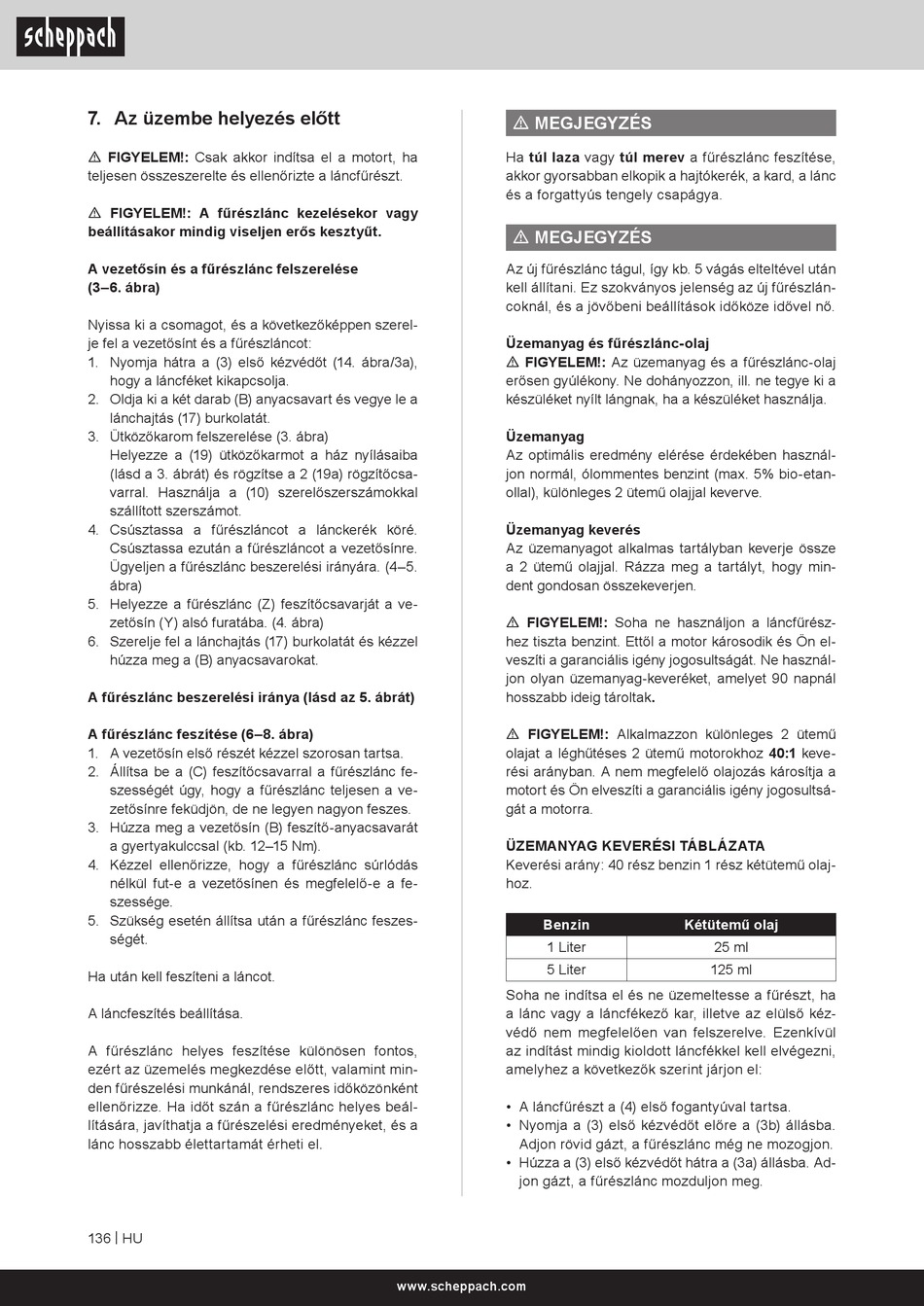

7. Az üzembe helyezés előtt
m FIGYELEM!: Csak akkor indítsa el a motort, ha
teljesen összeszerelte és ellenőrizte a láncfűrészt.
m FIGYELEM!: A fűrészlánc kezelésekor vagy
beállításakor mindig viseljen erős kesztyűt.
A vezetősín és a fűrészlánc felszerelése
(3–6. ábra)
Nyissa ki a csomagot, és a következőképpen szerel-
je fel a vezetősínt és a fűrészláncot:
1. Nyomja hátra a (3) első kézvédőt (14. ábra/3a),
hogy a láncféket kikapcsolja.
2. Oldja ki a két darab (B) anyacsavart és vegye le a
lánchajtás (17) burkolatát.
3. Ütközőkarom felszerelése (3. ábra)
Helyezze a (19) ütközőkarmot a ház nyílásaiba
(lásd a 3. ábrát) és rögzítse a 2 (19a) rögzítőcsa-
varral. Használja a (10) szerelőszerszámokkal
szállított szerszámot.
4. Csúsztassa a fűrészláncot a lánckerék köré.
Csúsztassa ezután a fűrészláncot a vezetősínre.
Ügyeljen a fűrészlánc beszerelési irányára. (4–5.
ábra)
5. Helyezze a fűrészlánc (Z) feszítőcsavarját a ve-
zetősín (Y) alsó furatába. (4. ábra)
6. Szerelje fel a lánchajtás (17) burkolatát és kézzel
húzza meg a (B) anyacsavarokat.
A fűrészlánc beszerelési iránya (lásd az 5. ábrát)
A fűrészlánc feszítése (6–8. ábra)
1. A vezetősín első részét kézzel szorosan tartsa.
2. Állítsa be a (C) feszítőcsavarral a fűrészlánc fe-
szességét úgy, hogy a fűrészlánc teljesen a ve-
zetősínre feküdjön, de ne legyen nagyon feszes.
3. Húzza meg a vezetősín (B) feszítő-anyacsavarát
a gyertyakulccsal (kb. 12–15 Nm).
4. Kézzel ellenőrizze, hogy a fűrészlánc súrlódás
nélkül fut-e a vezetősínen és megfelelő-e a fe-
szessége.
5. Szükség esetén állítsa után a fűrészlánc feszes-
ségét.
Ha után kell feszíteni a láncot.
A láncfeszítés beállítása.
A fűrészlánc helyes feszítése különösen fontos,
ezért az üzemelés megkezdése előtt, valamint min-
den fűrészelési munkánál, rendszeres időközönként
ellenőrizze. Ha időt szán a fűrészlánc helyes beál-
lítására, javíthatja a fűrészelési eredményeket, és a
lánc hosszabb élettartamát érheti el.
136 | HU
m MEGJEGYZÉS
Ha túl laza vagy túl merev a fűrészlánc feszítése,
akkor gyorsabban elkopik a hajtókerék, a kard, a lánc
és a forgattyús tengely csapágya.
m MEGJEGYZÉS
Az új fűrészlánc tágul, így kb. 5 vágás elteltével után
kell állítani. Ez szokványos jelenség az új fűrészlán-
coknál, és a jövőbeni beállítások időköze idővel nő.
Üzemanyag és fűrészlánc-olaj
m FIGYELEM!: Az üzemanyag és a fűrészlánc-olaj
erősen gyúlékony. Ne dohányozzon, ill. ne tegye ki a
készüléket nyílt lángnak, ha a készüléket használja.
Üzemanyag
Az optimális eredmény elérése érdekében használ-
jon normál, ólommentes benzint (max. 5% bio-etan-
ollal), különleges 2 ütemű olajjal keverve.
Üzemanyag keverés
Az üzemanyagot alkalmas tartályban keverje össze
a 2 ütemű olajjal. Rázza meg a tartályt, hogy min-
dent gondosan összekeverjen.
m FIGYELEM!: Soha ne használjon a láncfűrész-
hez tiszta benzint. Ettől a motor károsodik és Ön el-
veszíti a garanciális igény jogosultságát. Ne használ-
jon olyan üzemanyag-keveréket, amelyet 90 napnál
hosszabb ideig tároltak.
m FIGYELEM!: Alkalmazzon különleges 2 ütemű
olajat a léghűtéses 2 ütemű motorokhoz 40:1 keve-
rési arányban. A nem megfelelő olajozás károsítja a
motort és Ön elveszíti a garanciális igény jogosultsá-
gát a motorra.
ÜZEMANYAG KEVERÉSI TÁBLÁZATA
Keverési arány: 40 rész benzin 1 rész kétütemű olaj-
hoz.
Benzin
1 Liter
5 Liter
Soha ne indítsa el és ne üzemeltesse a fűrészt, ha
a lánc vagy a láncfékező kar, illetve az elülső kéz-
védő nem megfelelően van felszerelve. Ezenkívül
az indítást mindig kioldott láncfékkel kell elvégezni,
amelyhez a következők szerint járjon el:
• A láncfűrészt a (4) első fogantyúval tartsa.
• Nyomja a (3) első kézvédőt előre a (3b) állásba.
Adjon rövid gázt, a fűrészlánc még ne mozogjon.
• Húzza a (3) első kézvédőt hátra a (3a) állásba. Ad-
jon gázt, a fűrészlánc mozduljon meg.
www.scheppach.com
Kétütemű olaj
25 ml
125 ml
